純電動汽車電器基礎知識
08-31
在學純電動汽車維修之前,我們要認識一下純電動汽車電器基礎知識。
一、電氣回路

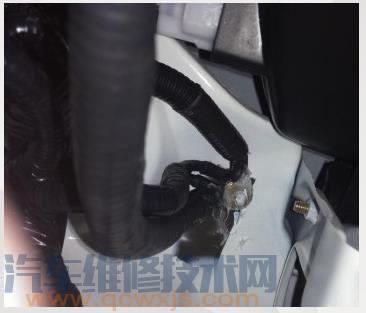

電流通過器件或其他介質后流回電源的通路。通常指閉合電路。搭鐵:由于汽車車身和發動機都是金屬結構,其本身就有導電能力,加上汽車電器比較多,如果每個電器都用兩根線構成回路,將會使電路結構復雜,成本高,故障率高,維修難度增加,于是根據汽車自身的結構特點,電路制成單線制,即蓄電池負極與車架或發動機相連,而每個電器的一根線都與車架相連。即所謂的搭鐵。
二、線束
線束信息包括線號、截面、顏色
三、基礎元器件
1、熔斷保險

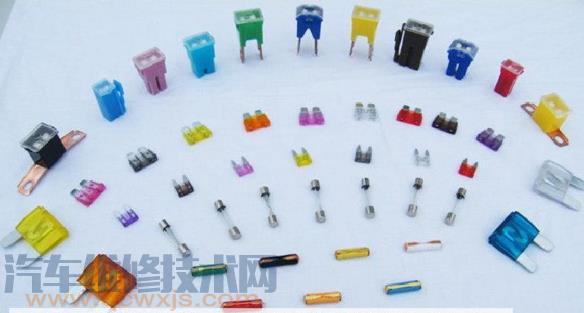

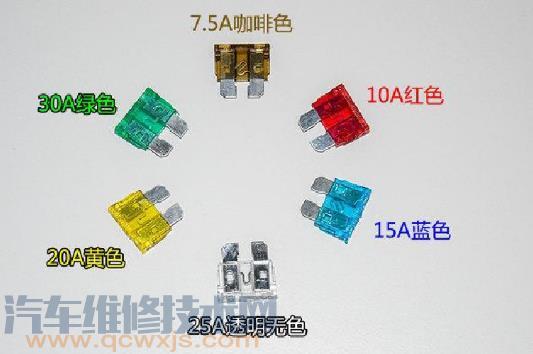

車上保險絲種類繁多,主要分為高電流和低電流保險絲。車主一般所能接觸到的是低電流保險絲。主要為輔助車上用電器工作的繼電器保險絲。
車主需備一些常用保險絲在車上,以防熔斷發生。

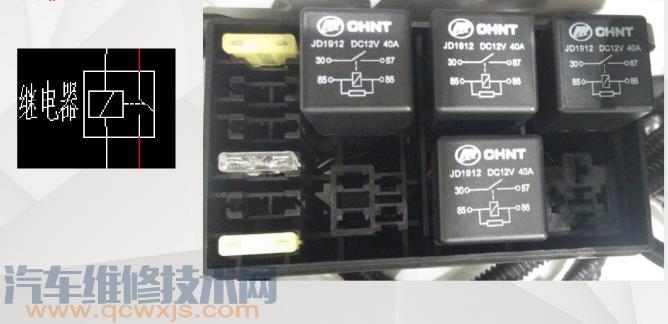

2、汽車繼電器:
切換負載功率大,抗沖、抗振性高。汽車中的電源多用12V,線圈電壓大都設計為12V。由于是蓄電池供電、電壓不穩定,吸動電壓V≤60%VH(定額工作電壓);線圈過電壓允許達1.5VH。線圈功耗較大,一般為1.6~2W,溫升較高。
3、特殊繼電器

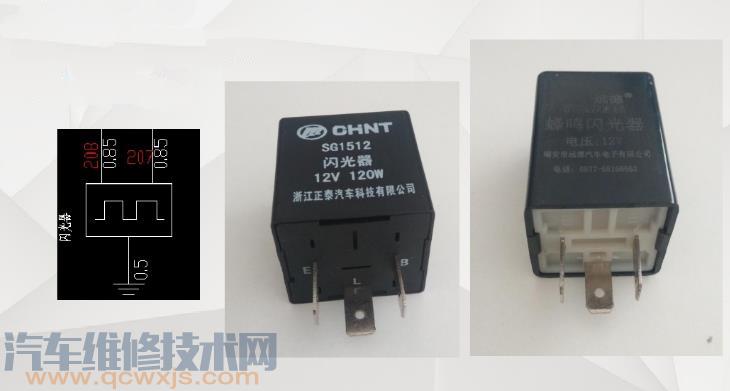

電子閃光繼電器:主要控制左右轉向和雙閃。
B:電源端;
L:閃光器控制端;
E:搭鐵端;
