離合器的拆裝安裝檢查過程（圖解）
01-26

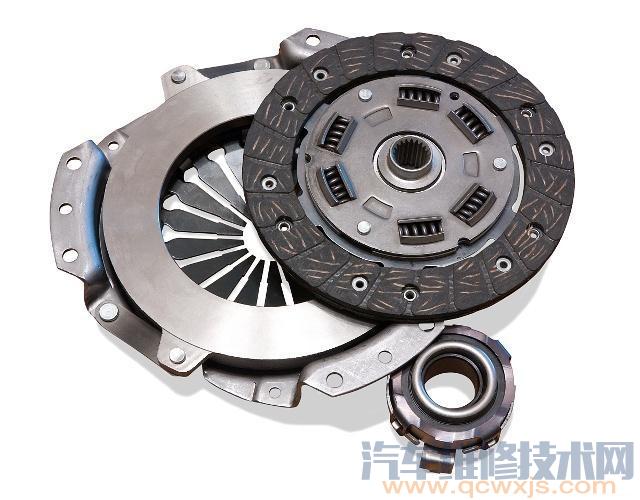

一、離合器裝置的拆卸
1裝上專用工具（如圖所示），防止拆下后摩擦片掉下；2按十字交叉方式一次性松開螺栓，直到彈簧壓力被釋放出來；
3拆出離合器蓋總成和離合器從動盤總成。
離合器的拆卸過程
（1）拆下離合器拉索。
（2）拆下離合器分離叉軸傳動臂。
（3）拆除變速器總成。進行離合器蓋與飛輪間的裝配標記。
（4）拆卸離合器操縱機構的分離裝置。
①拆除支承彈簧和分離軸承。
②取下分離軸承導向套筒及墊圈。
③用尖嘴鉗拆下擋圈，取下橡膠防塵套、軸承襯套、軸承。
④拆除復位彈簧，取出分離叉軸。

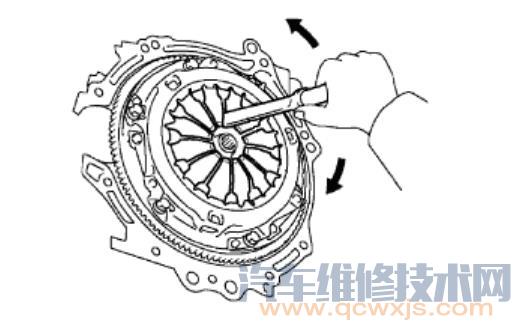

（5）拆下壓盤總成和從動盤總成。將飛輪固定，交替對稱擰松離合器壓盤總成與飛輪之間的固定螺栓，取下壓盤總成和從動盤總成。
（6）拆除離合器的踏板機構。拆除鎖片，取下離合器踏板，用專用工具壓出軸承襯套。
二、離合器的安裝
離合器的裝配應大致按拆卸的相反順序進行。
離合器裝置的安裝說明
1把專用工具插入摩擦片，固定位置，然后插入飛輪中心孔；
2把離合器和飛輪上的標記對齊，從上面靠近定位銷的螺栓開始，按照下圖的順序安裝好螺栓；安裝力矩：20N·m
3檢查好摩擦片安裝在中心孔后，輕輕的搖動專用工具，將其取下；

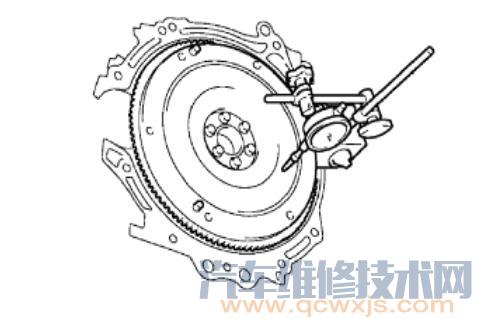

4旋轉飛輪來檢查膜片尖端的軸向圓跳動。
軸向圓跳動≤1.0mm如超標，應更換離合器壓盤；或者用工具調整。
離合器裝配時還應注意以下幾點：
（1）離合器蓋與壓盤及膜片彈簧的對合標記要對齊。
（2）各支點和軸承表面以及分離軸承在組裝時應涂上基潤滑脂。
（3）離合器從動盤有減振器盤的一面應朝向壓盤方向安裝。
（4）安裝離合器壓盤總成時，需要導向定位器或變速器輸入軸進行中心定位，使從動盤與壓盤同心，以便安裝輸入軸。
（5）壓盤必須與飛輪接觸，才可緊固螺栓。緊固時按對角線逐次擰緊，緊固力矩為25 Nm。
（6）分離叉軸兩端必須同心。
（7）離合器分離叉軸傳動臂的安裝位置必須距固定拉索螺母架195mm～205mm。
（8）應將離合器踏板的自由行程調到15mm～25mm。
（9）安裝橡膠防塵套時，先將壓簧推入分離軸承，再將擋圈預壓至尺寸A=18mm后鎖緊，分離軸承鎖緊力矩為15 Nm。
三、離合器的檢修
1.從動盤的檢修
先目視檢查，看從動盤摩擦片是否有裂紋、鉚釘外露、減振器彈簧斷裂等情況，如果有則更換從動盤，再檢查從動盤的端面圓跳動，最后檢查從動盤摩擦片的磨損程度。
從動盤端面圓跳動的檢查（如圖1-14所示）：在距從動盤外邊緣2.5mm處測量，離合器從動盤最大端面圓跳動為0.4mm。如果不符合要求，可用扳鉗校正或更換從動盤。

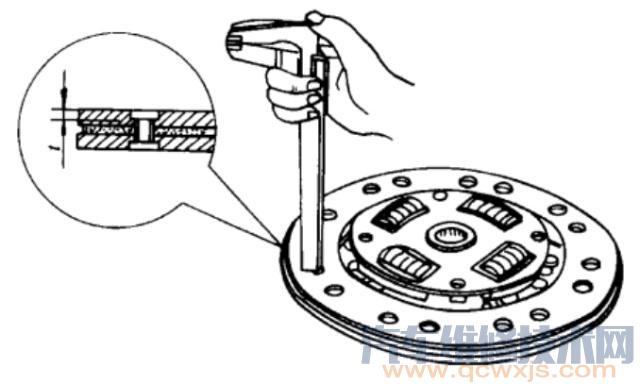

摩擦片的磨損程度可用游標卡尺進行測量。鉚釘頭埋入深度應不小于0.20mm。如果檢查結果超過要求，則應更換從動盤。如圖1-15所示。
圖1-14從動盤端面圓跳動的檢查示意圖
圖1-15摩擦片磨損的檢查示意圖
（注意：檢查的是鉚釘頭的深度，即淺處的深度。）

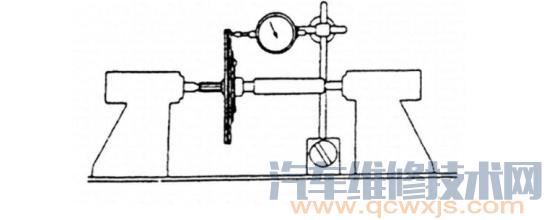

用百分表測量離合器摩擦片的軸問圓跳動，如不符合，應更換離合器摩擦片。軸向圓跳動≤0.7mm
高合器蓋總成的檢查

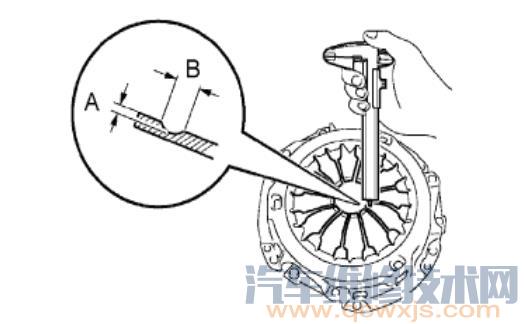

1測量膜片彈簧的磨損，如不符合，應更換離合器蓋總成： 深度A≤0.5mm寬度B≤6.0mm
2用游標卡尺測量兩側鉚釘和離合器從動盤表面間的深度，如不符合，應更換離合器摩擦片；深度≥0.3mm
