?干式雙離合器的拆裝步驟與檢測方法(圖解)
12-04



(汽車維修技術網 原創 http://www.011315.cn/)

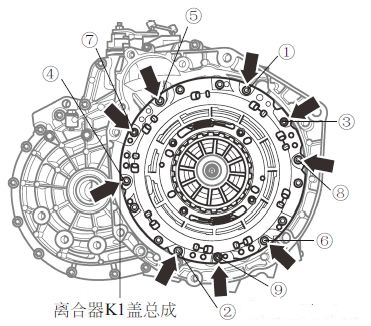

④ 旋出下圖中箭頭所示的9個固定螺栓,取出離合器K1蓋總成 ▼



⑧ 旋出下圖中箭頭所示的3個固定螺栓,取出離合器K2蓋總成 ▼
◆ 離合器K2蓋總成固定螺栓不可重復使用,拆下后需更換。◆ 鉚釘連接損壞、松動的從動盤及離合器蓋總成必須更換。◆ 在離合器燒毀后,為了減少其殘余氣味,必須徹底清潔離合器壓盤及飛輪。◆ 清潔輸入軸花鍵及從動盤的花鍵,必須確保從動盤在輸入軸花鍵上移動自如。① 將離合器K2蓋總成上的凹槽(圖中的下圖)對準變速器殼體內圓的弧邊(圖中的上圖) ▼

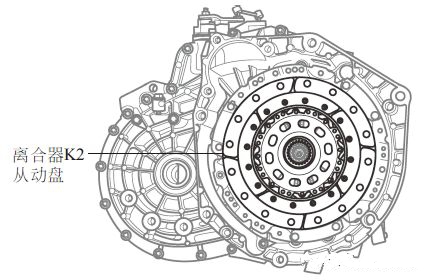

② 安裝離合器K2蓋總成,使螺紋孔對正,按照規定力矩擰緊固定螺栓。螺栓擰緊力矩:25N·m。③ 安裝離合器K2從動盤,使其有“LATOMOTORE”字樣的一面朝向發動機側 ▼

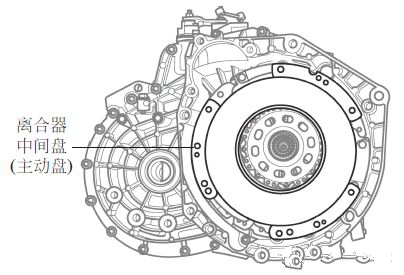

④ 將離合器中間盤邊緣上的缺口對正離合器蓋K2總成邊緣上的缺口 ▼

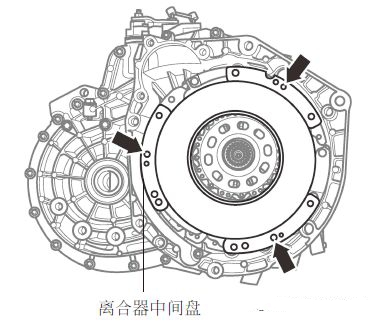

⑤ 安裝離合器中間盤,使其邊上的三個定位銷(圖中箭頭所示)對正安裝到離合器蓋K2總成上 ▼

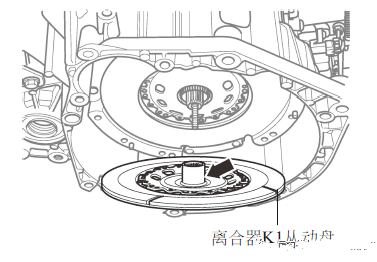

⑥ 安裝離合器K1從動盤,使其凸起內花鍵套(圖中箭頭所示)的一面朝向變速器側 ▼

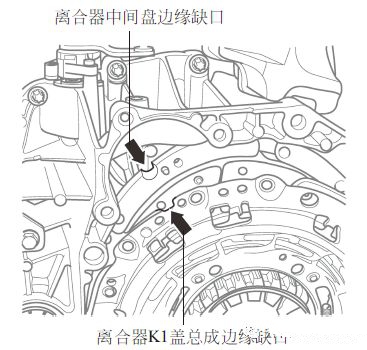

⑦ 將離合器K1蓋總成邊緣上的缺口對正離合器中間盤邊緣上的缺口 ▼
⑧ 安裝離合器K1蓋總成,對正定位銷,以對角交錯的順序分數次擰緊固定螺栓。擰緊力矩:25N·m。 ▼

⑨ 安裝并用手輕輕擰進推力軸承,直到其外圈不隨內螺母轉動為止。旋進內螺母10.5圈。? 安裝新的定位夾,安裝變速器總成,連接診斷儀,進行自學習。

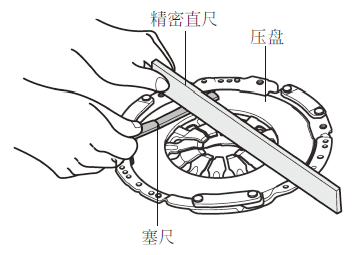

使用精密直尺和塞尺在不同位置上測量壓盤是否翹曲變形 ▼

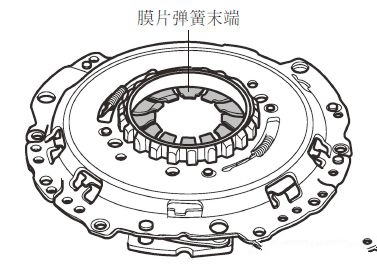

環視膜片彈簧末端,檢查其是否變形或有磨損。如果磨損過多或不規則,也需更換離合器蓋總成 ▼

若膜片彈簧有異常翹起或不平整,需更換離合器蓋總成。使用游標卡尺檢測離合器K1從動盤及離合器K2從動盤不同位置的厚度,如果四周磨損不均勻,則更換離合器從動盤 ▼

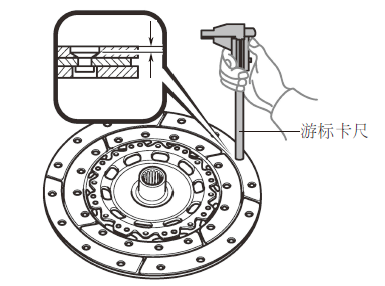

目測或使用游標卡尺測量離合器K1從動盤及離合器K2從動盤的摩擦片兩側鉚釘深度,鉚釘應不外露,鉚釘處的壓盤和中間盤上無金屬壓痕,否則更換離合器從動盤 ▼
目視檢查中間盤的摩擦面,應無金屬壓痕或裂紋等損傷。

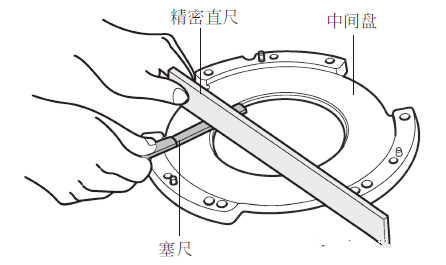

使用精密直尺和塞尺在不同位置上測量中間盤的平面度 ▼
