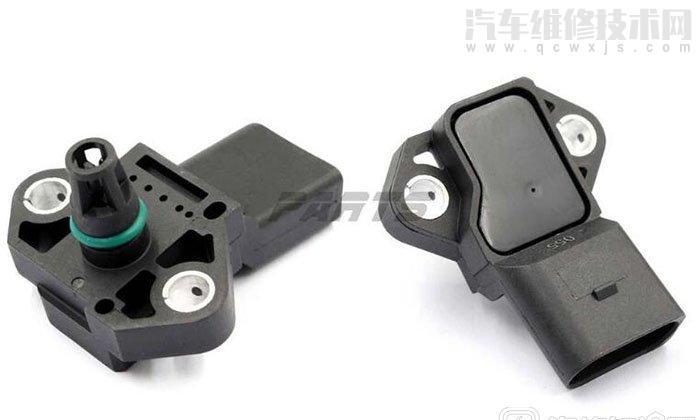

增壓壓力傳感器的作用

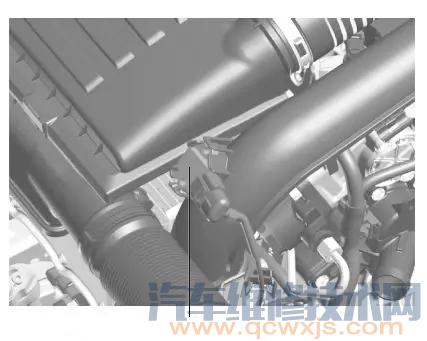

增壓壓力傳感器用螺栓連接在進氣集氣箱上。該傳感器向數字式柴油機電子伺服控制系統（DDE）發送增壓空氣絕對壓力（增壓壓力和環境壓力之和）。增壓壓力傳感器用于增壓壓力調節。

采用應變儀進行壓力測量，所測得的電壓將作為實際值輸人到增壓壓力調節裝置中。

增壓壓力傳感器的工作原理

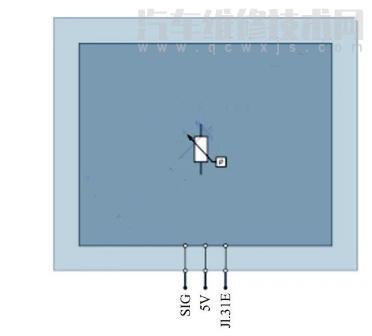

增壓壓力傳感器通過一個3芯插頭進行連接。發動機控制系統為傳感器提供5V電壓和接地。

增壓壓力的信息將通過一條信號線傳輸給發動機控制裝置。增壓壓力的有效信號根據壓力變化而波動。
