進氣溫度傳感器的檢測方法(圖)
汽車傳感器
12-07
進氣溫度傳感器的作用是檢測進入進氣管道中的空氣溫度(進氣溫度),將進氣溫度轉變為電壓信號,向ECU輸入進氣溫度信號,作為燃油噴射和點火正時的修正信號。

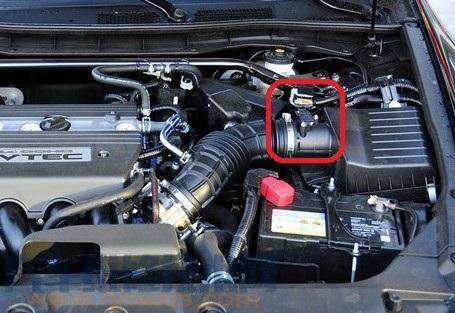

進氣溫度傳感器安裝位置
進氣溫度傳感器是雙線的傳感器,安裝在進氣管上或空氣流量計內。
有些進氣溫度傳感器安裝在空氣濾清器之后的進氣軟管上或空氣流量計上,還有的在空氣流量計和諧振腔上各裝一個,以提高噴油量的控制精度。進氣溫度傳感器內部也是一個具有負溫度電阻系數的熱敏電阻,外部用環氧樹脂密封。它和ECU的連接方式與水溫傳感器相同。圖2所示為進氣溫度傳感器與ECU的連接電路。
(汽車維修技朮wang www.011315.cn 原創 )
