國六卡車無法再生、動力不足壓差式空氣流量傳感器故障維修案例
10-20
故障案例
維修過程
用戶反映車輛動力不足，加油門時，感覺發動機轉速上升慢，且故障燈亮，現場檢查，用L235S診斷儀連接發動機電腦，讀取故障碼。
故障碼P0403顯示EGR閥CAN信息錯誤；P0235、U0113、P0099后三個故障碼指向TFI4空氣流量傳感器內部故障。）
初步懷疑空氣流量傳感器問題，讀取相關數據流。
打開鑰匙或發動機怠速549rpm時，發動機進氣量13kg/h左右,低于正常進氣量范圍，因此檢查TFI4空氣流量計安裝位置及O型圈密封性，插頭接觸良好沒有發現漏氣現象。
維修總結
更換新的傳感器。正確安裝TFI4空氣流量傳感器，清除故障碼，用診斷工具對進氣模型測試成功，然后試車，動力恢復正常。
知識拓展
TFI4壓差式空氣流量傳感器排查流程：
1、檢查車輛空濾是否堵塞并檢查進氣管路是否存在漏氣情況；
2、診斷工具監控發動機進氣流量，MC11怠速時應在180kg/h左右，如明顯高于或低于此數值，則可判斷TFI存在故障，需關閉鑰匙，發動機停機，等待5分鐘后斷開電瓶總電源；
3、1分鐘后上電重新檢測進氣流量，若測量值恢復到正常區間內，且故障不再報出，可認為修復，車輛進行3個操作過程后MIL燈自動熄滅；
4、若1分鐘后上電重新檢測，測量值未恢復到正常區間內且故障持續報出，需檢查TFI4硬件傳感器是否存在損壞情況。

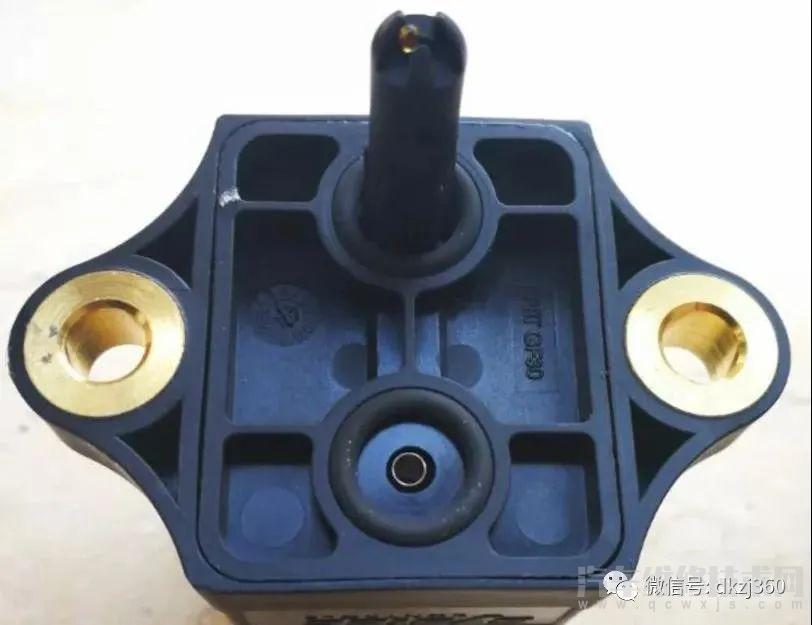

檢查點1為壓力傳感器；
檢查點2為溫度-壓力傳感器，檢查電阻絲不應斷開；
5、若仍未修復則檢查線束端是否連接正常，

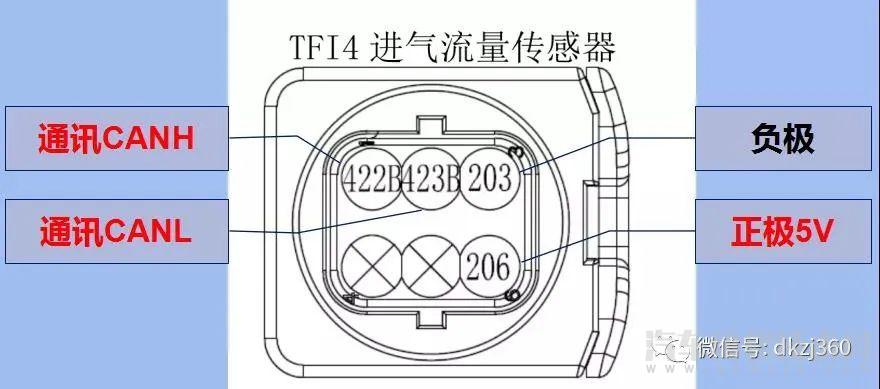

5.1 檢查傳感器5V供電是否正常；

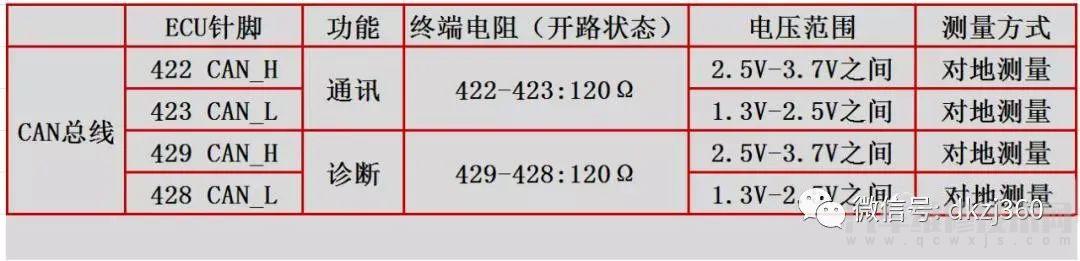

5.2 檢查傳感器CAN通訊線；
◆打開點火開關及蓄電池電源，測量CAN線電壓；
◆關閉點火開關及蓄電池電源，測量CAN線終端電阻；
TFI4壓差式空氣流量傳感器使用注意事項
①進氣流量傳感器插入安裝孔內時，不可損壞探頭。
②切勿使用打擊工具（錘子）強行安裝傳感器。
③安裝時注意兩個O型密封圈對準，防止脫落。
④密封圈不可涂抹油脂、潤滑油等。
⑤在安裝傳感器接插件之前，必須確保傳感器引腳和連接器干凈。

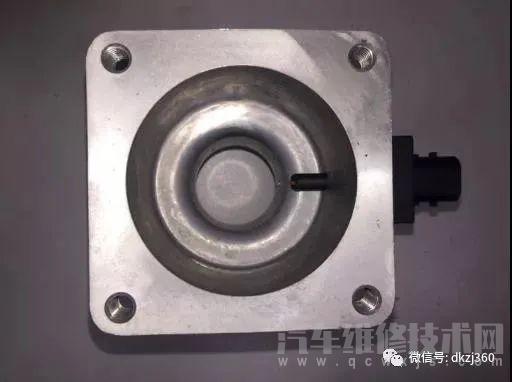

⑥傳感器完全壓在文丘里管主體的安裝板上。
⑦清除發動機故障碼，確認不再報出以上故障。
