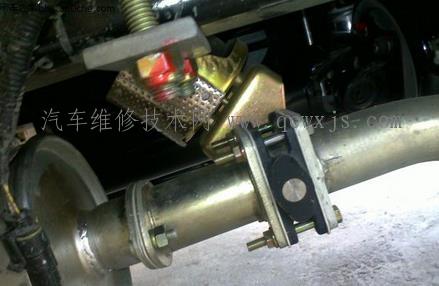

由上東風天龍排氣制動電路圖可知東風天龍的排氣制動系統有兩條工作回路和兩條控制回路：

1.——熔斷器F7→制動聯動繼電器常開觸點→空檔聯動繼電器常閉觸點→排氣制動離合開關→排氣制動油門開關→排氣制
動電磁閥→搭鐵。簡稱①回路。

2.——熔斷器F28→排氣制動開關→排氣制動離合開關→排氣制動油門開關→排氣制動電磁閥→搭鐵。簡稱②回路。

3.——熔斷器F7→制動燈開關→制動聯動繼電器線圈→搭鐵。簡稱③回路。

4.——熔斷器F26→空檔開關→空檔聯動繼電器線圈→搭鐵。簡稱④回路。其中熔斷器F7不受點火開關控制，打開電源總開關就有電，熔斷器F26、F28受點火開關間接控制，即由受點火開關控制的兩個ON繼電器供電。當打開電源總開關，不打開點火開關時。此時踩下制動燈開關，③回路導通，制動聯動繼電器得電動作，制動聯動繼電器常開觸點導通，使①回路導通，排氣制動電磁閥得電工作。

當打開點火開關至ON檔時，如果掛檔桿處于空檔位置，則空檔開關導通④回路，使空檔聯動繼電器得電動作，空檔聯動
繼電器常閉觸點斷開，從而切斷①回路。此時踩下制動燈開關，排氣制動電磁閥也不會得電工作。

當打開點火開關至ON檔時，如果掛檔桿處于掛檔位置，則空檔開關斷開④回路，使空檔聯動繼電器失電回位，空檔聯動
繼電器常閉觸點處于導通狀態。那么踩下制動燈開關時，排氣制動電磁閥即可得電工作。
