1、整車高壓電器分布示意圖

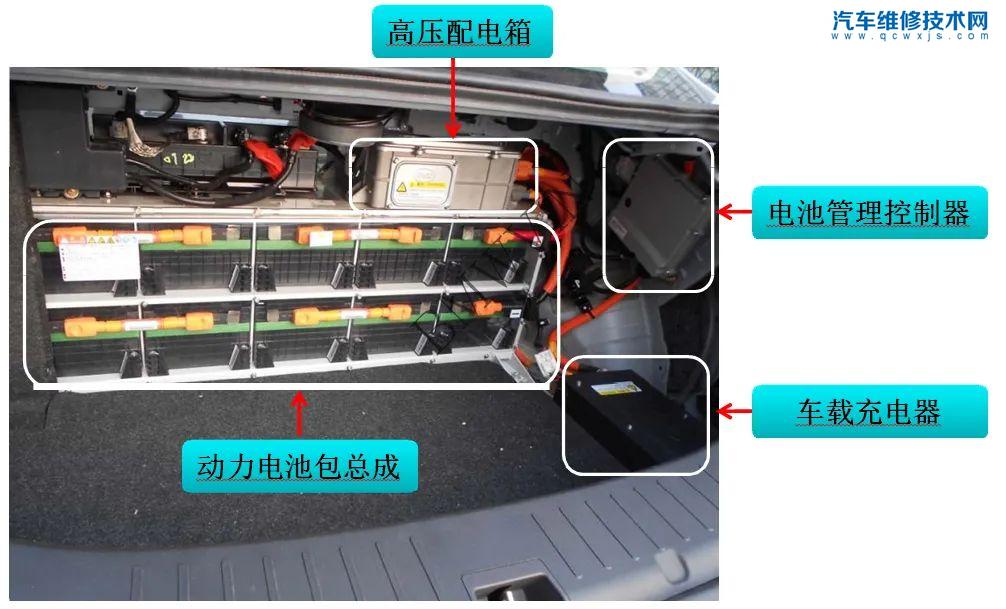

2、行李箱內部高壓電器
（汽車維修技術網 原創 http://www.011315.cn/)

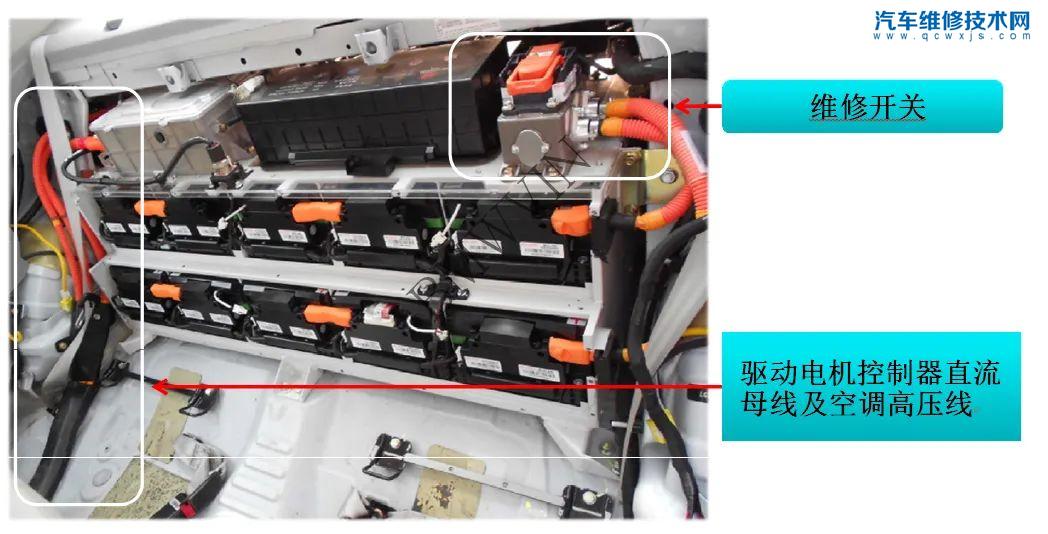

3、駕駛室內部高壓電器
4、前艙高壓電器
2、高壓配電

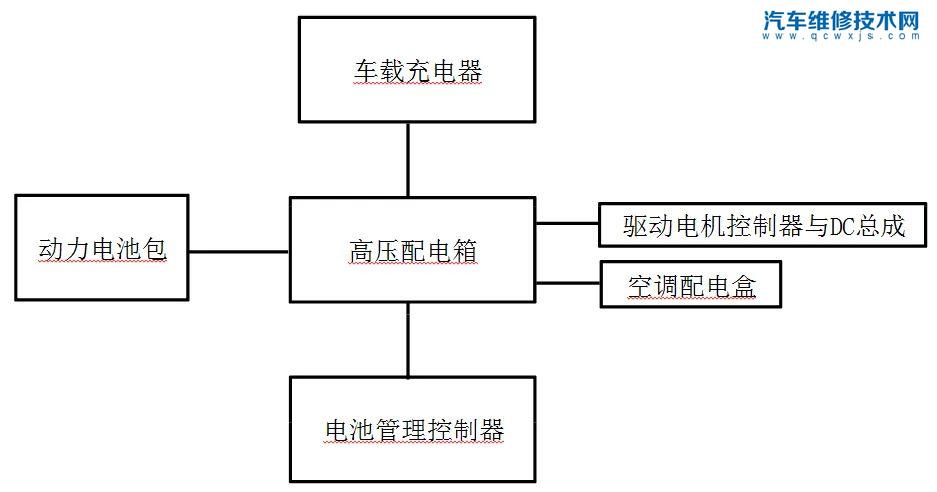

（1）系統框圖
（2）外部端子
（3）內部結構
（4）高壓配電箱低壓控制22pin接插件引腳定義：

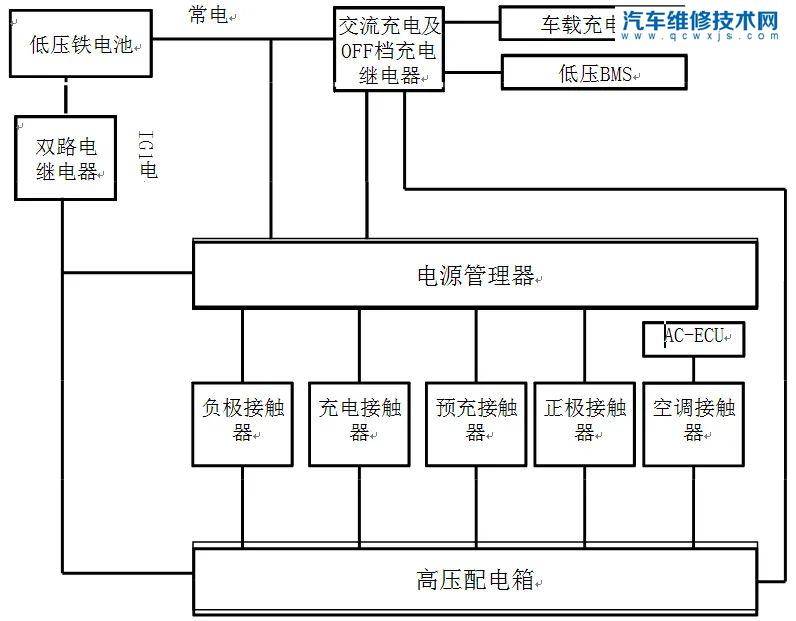

（5）雙路電

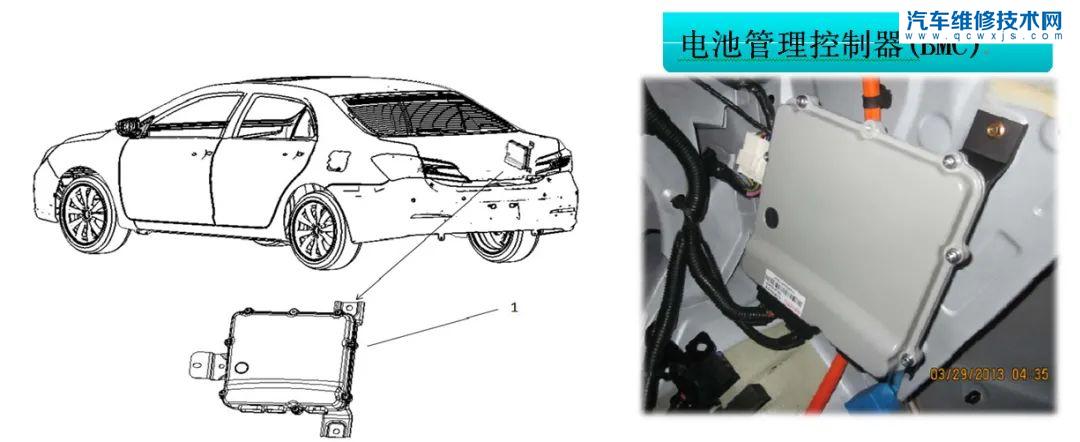

組成：分布式電池管理系統（DistributedBatteryManagementSystem）簡稱DBMS，由10個電池信息采集器（BatteryInformationCollector）簡稱BIC 和1個電池管理控制器（BatteryManagementController）簡稱BMC組成。10個BIC分別位于10個動力電池模組的前端，BMC位于行李箱車身右C柱內板后段。
BIC的主要功能是電壓采樣、溫度采樣、電池均衡、采樣線異常檢測等；BMC的主要功能是總電壓監測、總電流監測、 SOC計算、充放電管理、接觸器控制、功率控制、電池異常狀態報警和保護、漏電報警、碰撞保護、自檢以及通訊功能等。

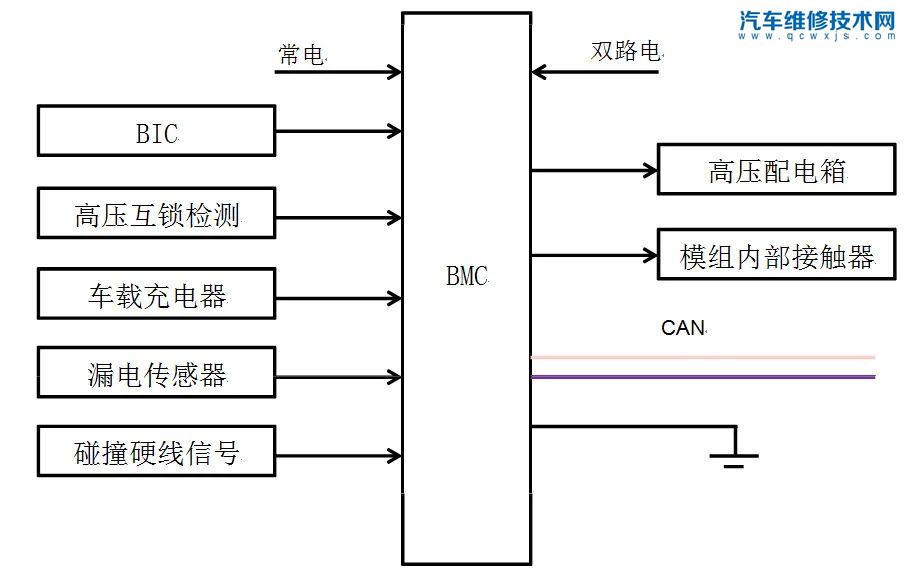

4、系統框圖
