新能源電動汽車三大電小三電是什么三大電和三小電介紹

09-25

新能源汽車系統里包含了幾個最重要的環節包括“三大三小”，“三大”指電池、電機、電控，“三小”指電空調、電剎車、電助力。下面我們?cè)敿?xì)了解一下新能源電動汽車三大電三小電（小三電）是指什么的介紹。

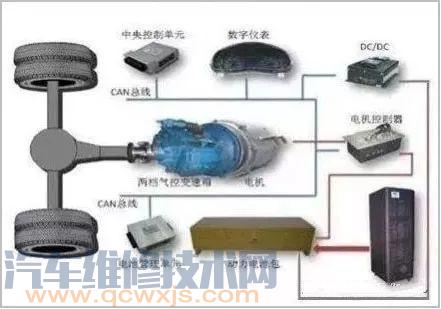

電動汽車三大電和三小電系統原理圖

三大電是什么

大三電指電機、電控、電池。

1.電池

一般由BMS(電池管理系統)控制，主要通過控制單體電壓溫度，控制單體電壓一致性，從而保證整車電壓的穩定性。其安裝位置一般是底盤下面，防護等級一般都是IP67或IP68。動力電池占整車整備質量的百分之十左右(大多在300KG左右)。

注：電池一般是由多個單體串接起來，單體電壓3.6V左右，例如80串，那么就是3.6乘以80總電壓就是288V。

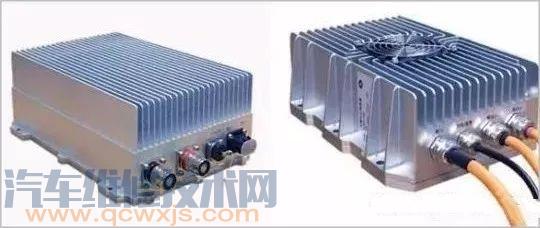

2.電控（電機控制器）

通過接收VCU控制指令，如轉速、扭矩等指令，從而控制整車的低速、告訴、前進、后退等動作。

電機控制器作為整車大三電之一，在整車中也是比較關鍵的的一個零部件，它是通過接收VCU控制指令，如轉速，扭矩等指令，從而控制整車的低速，告訴，前進，后退等動作。

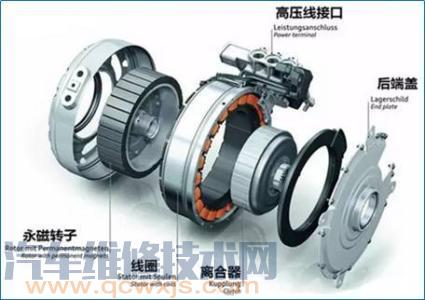

3.驅動電機

主要有永磁同步電機、交流異步電機，電機的功率也從40KW到上百千瓦不等。大功率電機一般采用水冷，小功率電機采用風冷。如果溫度升高電機會降功率工作，溫度升高到一定的界限會關閉輸出。

目前驅動電機主要有永磁同步電機、交流異步電機，電機的功率也從40KW到上百千瓦，不等。電機有水冷和自然冷，大功率一般采用水冷，小功率采用風冷，如果溫度升高電機會降功率工作，溫度升高到一定的界限會關閉輸出。

小三電（三小電）是什么

關于“小三電”的說法有兩種：
一種是指“電動空調、電動剎車、電動轉向”。

另一種是指“DC／DC變換器、車載充電機、高壓配電盒”。

1.DC／DC變換器

是將某一直流電源電壓轉換成任意直流電壓的變換器。為動力轉向系統、空調以及其他輔助設備提供所需的電力；在復合電源系統中與超級電容串聯，起到調節電源輸出、穩定母線電壓的作用。

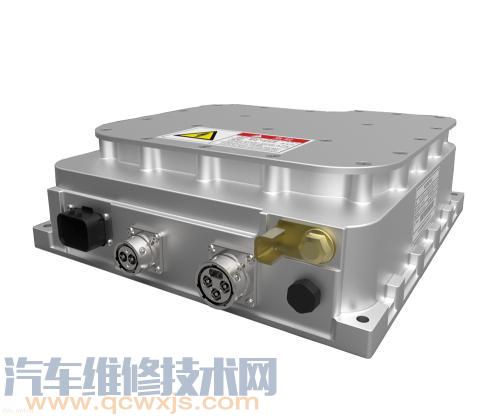

2.車載充電機（on－board charger；OBC）

是固定安裝在電動汽車上的控制和調整蓄電池充電的電能轉換裝置。車載充電機具有為電動汽車動力電池安全、自動充滿電的能力，其依據電池管理系統（BMS）提供的數據，動態調節充電電流或電壓參數，執行相應的動作，完成充電過程。

車載充電機由兩大部分組成：電源部分和充電機控制主板。其中，電源部分主要作用是將220V交流電轉化為直流電；充電機控制主板主要是對電源部分進行控制、監測、計算、修正、保護以及與外界網絡通信等功能，是車載充電機的“中樞大腦”。

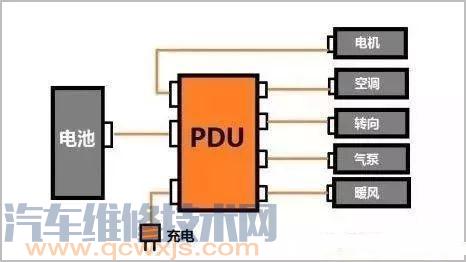

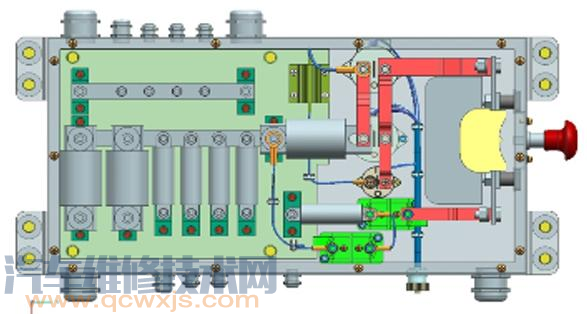

3.高壓配電盒（Power Distribution Unit；PDU）

即高壓電源分配單元。純電動汽車高壓配電盒里面有銅排、斷路器、空開、接觸器、軟啟、變頻器、變壓器、高壓繼電器、熔斷器、浪涌保護器、互感器、電流表、電壓表、轉換開關等。在電動汽車上，與高壓配電盒相連接的高壓部件包括：動力電池、電機控制器、變頻器、逆變電源、電動空調、電動除霜、充電座等。

以上就是汽車維修網小編對于新能源電動汽車三大電小三電是什么三大電和三小電介紹了，對于電動汽車三大電和三小電的介紹相信大家或多或少的有了解了，希望汽車維修網小編的介紹能夠幫助到大家，喜歡就給汽車維修網小編點贊吧
