DC-DC轉換器系統概述
1、產品概述
車載直流充電器可安裝在電動車輛上，為車輛提供12V低壓直流電源給低壓設備使用。輸出端可以掛接12V后備電池，DC-DC轉換器總成自動對后備電池進行充電管理。殼體為全密封防水防塵結構，汽車級耐溫和抗振動。

高壓輸入電壓范圍：DC70V-DC90V直流輸出電壓范圍：DC13.8V-DC14.2V

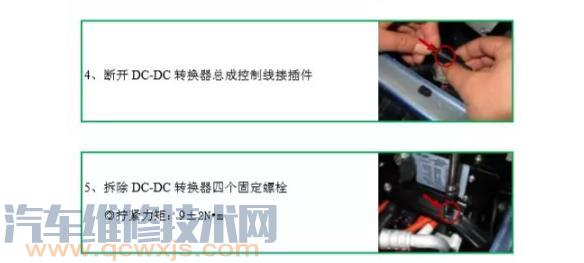

2、DC-DC轉換器總成拆卸步驟：

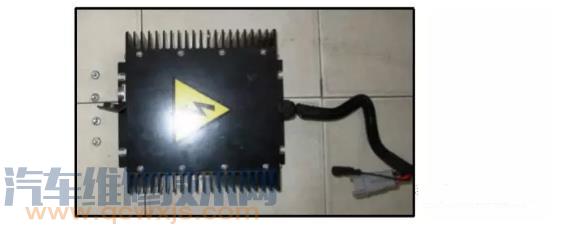

6、取下DC-DC轉換器總成

7、安裝過程是拆卸步驟的逆過程

3、DC-DC轉換器總成常見故障及解決方法：
①、常電電池虧電
故障原因：DC-DC轉換器無輸出

排除方法：

（汽車維修技術網 原創 http://www.011315.cn/)

無高壓（DC72V-DC86V）輸入或無12V啟動信號電壓輸入以及DC-DC轉換器自身故障均會造成DC-DC轉換器無輸出電壓。首先測量DC-DC輸入端是否有高壓輸入，測方法：

A、將DC-DC轉換器P20航空插頭拔出，鑰匙撥到“ON”檔位后，用萬用表電壓檔測量次插頭兩個插孔之間應當有DC72V-DC86V電壓。
B、若無高壓輸入，將鑰匙授到“LOCK”，然后將前機艙分線盒打開，用萬用表通斷檔檢測DC-DC保險（16A分線盒內最右側）是否燒斷。
C、若DC-DC保險完好，則用萬用表通斷檔檢測動力電泡總正保險（300A分線盒內最左側）是否燒斷。
D、若總正保險充好，則可斷定為電池包內故障（動力回路斷路或BMS故障）經測量DC-DC輸入端有高壓輸入，則需進一步檢測是否有12V啟動電壓信號輸入，檢測方法：

A、將DC-DC轉換器輸出端插件以及信號線插件從主線中斷開。
B、鑰匙打到“ON”檔后，用萬用表電壓檔測量主線上信號線插件端子與DC-DC輸出插件負極端子之間電壓應為12V。

C、若無12V啟動信號電壓輸入，則為主線線路故障，需進一步檢測主線信號插件端子至常電電池正極之間線路通斷，常電電池正極-ACC檔保險（30A）或ON檔保險（20A）ACC繼電器或ON檔繼電器-充電繼電器-充電保險（5A）經測量輸入端有高壓輸入且12V啟動信號電壓正常，則可判定DC-DC轉換器自身故障造成無輸出電壓。

②、燈光強度不夠
故障原因：DC-DC輸出電壓低

排除方法：DC-DC轉換器自身故障，更換新的DC-DC轉換器DCDC工作異常的排查步驟：首先測量有無電壓輸入，其次測量有無12V電壓信號輸入其次測量有無電壓輸出。
