江淮EV純電動汽車高壓系統的檢修與拆裝步驟

1、高壓系統的組成
高壓系統包括高壓接線盒總成、高壓接線盒配電電纜總成、高壓接線盒主電纜總成。其中高壓接線盒為全密封防水防塵結構，并經過耐溫和抗振動試驗；高壓電纜上使用的接插件均能達到IP67的防水等級。

高壓接線盒殼體分為箱體、頂蓋、后蓋3部分，頂蓋和后蓋均可單獨打開。

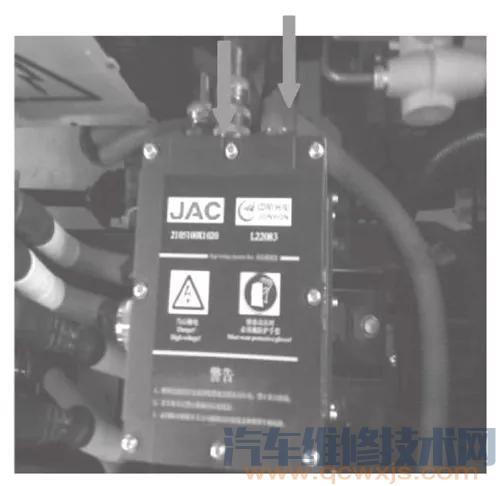

接線盒有5個電纜接口，加工好的電纜組件通過這5個接口與內部電路相連，如下圖所示?！癙CU+”和“PCU-”高壓電纜端子按相應接口進入高壓接線盒內部，用螺釘擰在銅排的相應位置，在接口的堵頭處用簧片將電纜的屏蔽層擠住以實現電磁屏蔽。▼


高壓主電纜總成“BDU+”和“BDU-”的正負極通過下圖所示的相應接口接入高壓接線盒的內部，并用螺釘擰在銅排的相應位置，在接口的堵頭處用簧片將電纜的屏蔽層擠住以實現電磁屏蔽。▼

高壓配電電纜總成直接通過連接器旋合到高壓接線盒上即可。


2、高壓系統位置

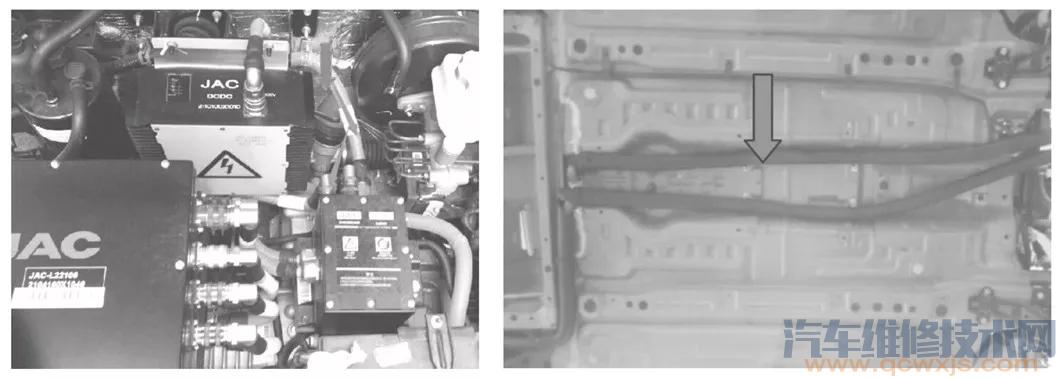

高壓線束均用橘黃色波紋管包裹。高壓線束底盤下的布置，除用橘黃色波紋管包裹外，另包裹一層高壓護套管。


3、高壓系統維護
各高壓線纜總成件表面清潔，要保證波紋管無破損現象，若出現破損現象，必須檢查高壓線束絕緣情況；若絕緣整車，應用絕緣膠帶包裹破損區域，并查明破損原因。

更換高壓接線盒步驟：

拔掉與高壓接線盒相連接的接插件 ▼

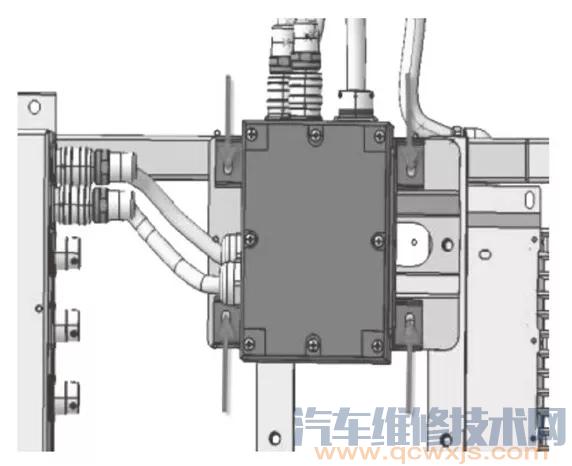

卸掉高壓接線盒的4個固定螺栓 ▼
更換高壓接線盒；
裝配高壓接線盒的4個螺栓；
連接與高壓接線盒相連接的接插件。


4、更換高壓熔絲的步驟
高壓接線盒內部分兩層，上層為熔絲，底層為繼電器。若需更換熔絲，只需打開頂蓋即可進行操作；若需更換繼電器，則需將頂蓋和熔絲板一起拆下才能進行操作。

更換步驟

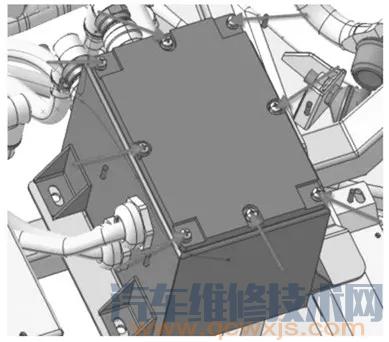

松開高壓接線盒頂蓋的8個螺栓 ▼



拆下頂蓋 ▼


更換PCU 熔絲（150A）、PTC熔絲（30A）、空調熔絲（30A）；
若不需要維修繼電器，直接將頂蓋固定。

更換高壓繼電器的步驟 ：
松開高壓接線盒頂蓋的8個螺栓；
拆下頂蓋；
拆下熔絲板；
更換PTC高壓繼電器；
還原高壓接線盒。
