1、故障說明
U210101：交流輸入電壓過高
U210001：兩路直流高壓檢測偏差過大
P100001：內部母線電壓過高
U210002：高壓輸出過壓
U210003：高壓輸出過流
U210004：高壓輸出短路

2、高壓系統關聯電路框圖

3、檢查和診斷程序

第一步：檢查分線盒正極高壓線束
① 操作啟動開關使電源模式至OFF狀態。
② 拆卸維修開關。
③ 斷開直流母線（動力電池側）線束連接器EP41。

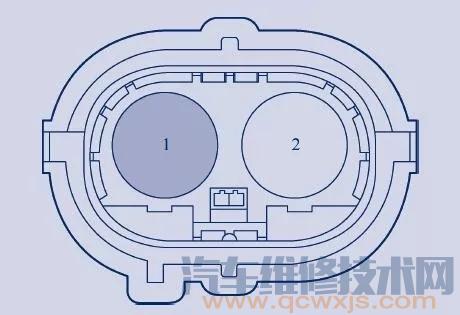

EP41 接動力電池線束連接器

④ 用絕緣電阻測試儀測試EP41 的1 號端子與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
⑤ 確認測量值是否符合標準：如果測量值符合標準，請轉至第三步；如果測量值不符合標準，請執行下一步。

第二步：依次檢查電機控制器、車載充電機、PTC 加熱器、電動壓縮機、充電接口正極對地電阻。
① 操作啟動開關使電源模式至OFF 狀態。
② 拆卸維修開關。
③ 按照上述方法，用絕緣電阻測試儀依次檢查電機控制器、車載充電機、PTC 加熱器、電動壓縮機、充電接口正極與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
注意：測試時其他零部件斷開高壓接插件。
④ 確認測量值是否符合標準：如果測量值不符合標準，請修理或更換故障部件；如果測量值符合標準，請執行下一步。

第三步：檢查分線盒負極高壓線束。
① 操作啟動開關使電源模式至OFF 狀態。
② 拆卸維修開關。
③ 斷開直流母線（動力電池側）線束連接器EP41。
④ 用絕緣電阻測試儀測試EP41 的2 號端子與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
⑤ 確認測量值是否符合標準：如果測量值符合標準，請轉至第五步；如果測量值不符合標準，請執行下一步。

第四步：依次檢查電機控制器、車載充電機、PTC 加熱器、電動壓縮機、充電接口負極對地電阻。
① 操作啟動開關使電源模式至OFF 狀態。
② 拆卸維修開關。
③ 按照上述方法，用絕緣電阻測試儀依次檢查電機控制器、車載充電機、PTC 加熱器、電動壓縮機、充電接口負極與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
注意：測試時其他零部件斷開高壓接插件。
④ 確認測量值是否符合標準：如果測量值不符合標準，請修理或更換故障部件；如果測量值符合標準，請執行下一步。

第五步：檢查動力電池負極高壓線束。
① 操作啟動開關使電源模式至OFF 狀態。
② 拆卸維修開關。
③ 斷開直流母線（分線盒側）線束連接器EP42。

EP42 接分線盒線束連接器
④ 用絕緣電阻測試儀測試EP42 的2 號端子與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
⑤ 確認測量值是否符合標準：如果測量值符合標準，請轉至第七步；如果測量值不符合標準，請執行下一步。

第六步：檢查動力電池負極高壓線束。
① 操作啟動開關，使電源模式至OFF 狀態。
② 拆卸維修開關。
③ 斷開直流母線（分線盒側）線束連接器EP42。
④ 用絕緣電阻測試儀測試EP42 的1 號端子與車身接地之間的絕緣電阻。標準電阻大于或等于20MΩ。
⑤ 確認測量值是否符合標準：如果測量值不符合標準，請修理或更換線束；如果測量值符合標準，請執行下一步。

第七步：更換動力電池
① 操作啟動開關，使電源模式至OFF 狀態。
② 斷開蓄電池負極電纜。
③ 更換動力電池。
④ 確認故障排除。

第八步：診斷結束。
