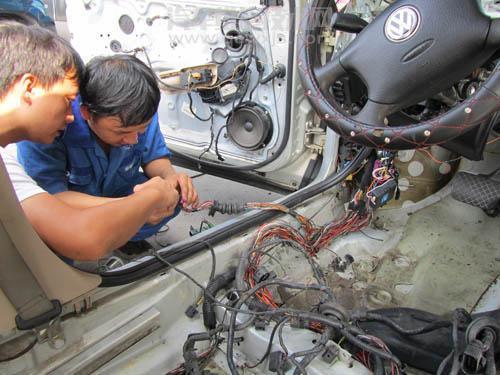

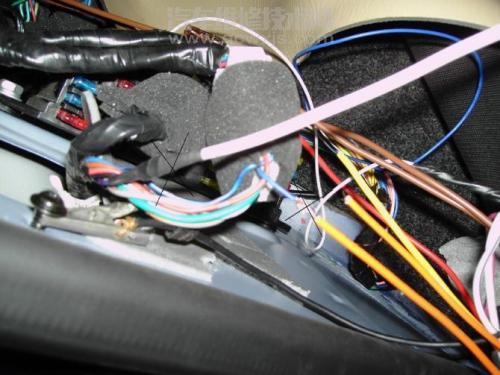

汽車電路線路對于許多人來說，是很復雜的東西，一條線束包裹著十幾支甚至幾十支電線，密密麻麻令人難以分清它們的走向。但是任何事物都有它的規律性，汽車電路也不例外。汽車線路維修起來相對初學者來說是比較難的，所以下面先來了解一下汽車的汽車線路知識。

認識汽車電路

一般家庭用電是用交流電，實行雙線制的并聯電路，用電器起碼有兩根外接電源線。

從汽車電路上看，從負載（用電器）引出的負極線（返回線路）都要直接連接到蓄電池負極接線柱上，如果都采用這樣的接線方法，那么與蓄電池負極接線柱相連的導線會多達上百根。為了避免這種情況，設計者采用了車體的金屬構架作為電路的負極，例如大梁等。

（汽車維修技術網 原創 http://www.011315.cn/)

汽車電路與一般家庭用電的不同之處：

汽車電路全部是直流電，實行單線制的并聯電路，用電器只要有一根外接電源線即可。
蓄電池負極和負載負極都連接到金屬構架上，也就是稱為“接地”。

這樣做就使負載引出的負極線能夠就近連接，電流通過金屬構架回流到蓄電池負極接線。

隨著塑料件等非金屬材料在汽車上應用越來越多，現在很多汽車都采用公共接地網絡線束來保證接地的可靠性，即將負載的負極線接到接地網絡線束上，接地網絡線束與蓄電池負極相連。

汽車電路的結構
汽車電路實行單線制的并聯電路，這是從總體上看的，在局部電路仍然有串聯、并聯與混聯電路。

全車電路其實都是由各種電路疊加而成的，每種電路都可以獨立分列出來，化復雜為簡單。全車電路按照基本用途可以劃分為燈光、信號、儀表、啟動、點火、充電、輔助等電路。每條電路有自己的負載導線與控制開關或保險絲盒相連接。

汽車電路的分類

燈光照明電路
燈光照明電路是指控制組合開關、前大燈和小燈的電路系統；

信號電路

信號電路是指控制組合開關、轉彎燈和報警燈的電路系統；

儀表電路

儀表電路是指點火開關、儀表板和傳感器電路系統；

啟動電路

啟動電路是指點火開關、繼電器、起動機電路系統；

充電電路

充電電路是指調節器、發電機和蓄電池電路系統。

以上電路系統是必不可少的，構成全車電路的基本部分。

輔助電路

輔助電路是指控制雨刮器、音響等電路系統。隨著汽車用電裝備的增加，例如電動座椅、電動門窗、電動天窗等，各種輔助電路將越來越多。

汽車線路的發展

隨著汽車電子技術的發展，現代汽車電路已經與電子技術相結合，采用共用多路控制裝置，而不是象舊式汽車那樣通過單獨的導線來傳送。
使用多路控制裝置，各用電負載發送的輸入信號通過電控單元（ECU）轉換成數字信號，數字信號從發送裝置傳輸到接收裝置，在接收裝置轉換成所需信號對有關元件進行控制。這樣就需在保險絲、開關和用電設備之間的電路上添加一個多路控制裝置采用多路控制線路系統可以減少線束數量，還可以通過ECU對各分支電路系統進行故障檢測。

舊式汽車電路比較簡單，一般情況下，它們的正極線(俗稱火線)分別與保險絲盒相接，負極線(俗稱地線)共用，重要節點有三個，保險絲盒、繼電器和組合開關，絕大部分電路系統的一端接保險絲或開關，另一端聯接繼電器或用電設備。

但在汽車的用電裝置越來越多的情況下，線束將會越來越多，布線將會越來越復雜。這是汽車線路電路的發展趨勢
