汽車電路原理圖
電路原理圖是利用電氣線路符號將每一個系統合理的連接起來，能簡明清晰地反映電氣系統各部件的連接關系的圖形。其優點是：
圖面清晰、簡單明了、通俗易懂。便于分析、查找電路故障。

整車電路原理圖：
 為了生產與教學的需要，常常需要盡快找到某條電路的始末，以便確定故障分析的路線。在分析故障原因時，不能孤立地僅局限于某一部分，而要將這一部分電路在整車電路中的位置及與相關電路的聯系都表達出來。

（汽車維修技術網 原創 http://www.011315.cn/)

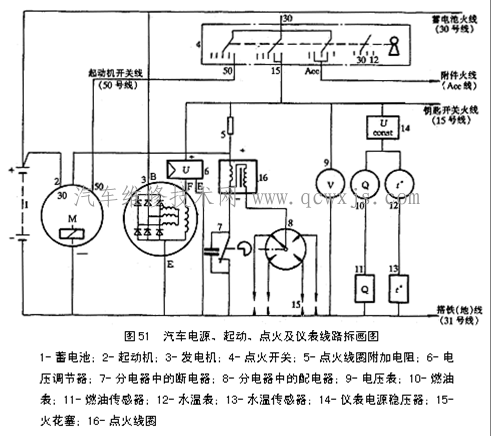

整車電路圖的優點

1）對全車電路有完整的概念，它既是一幅完整的全車電路圖，又是一幅互相聯系的局部電路圖。重點難點突出、繁簡適當。

2）在此圖上建立起電位高、低的概念：其負極“－”接地（俗稱搭鐵），電位最低，可用圖中的最下面一條線表示；正極“＋”電位最高，用最上面的那條線表示。http://www.011315.cn 汽車維修技術網

電流的方向基本都是由上而下，路徑是：電源正極“＋”→開關→用電器→搭鐵→電源負極“－”。
各局部電路（或稱子系統）相互并聯且關系清楚，發電機與蓄電池間、各個子系統之間的連接點盡量保持原位，熔斷器、開關及儀表等的接法基本上與原圖吻合。

局部電路原理圖：

 為了弄清汽車電器的內部結構，各個部件之間相互連接的關系，弄懂某個局部電路的工作原理，常從整車電路圖中抽出某個需要研究的局部電路，參照其他翔實的資料，必要時根據實地測繪、檢查和試驗記錄，將重點部位進行放大、繪制并加以說明。

這種電路圖的用電器少、幅面小，看起來簡單明了，易讀易繪；其缺點是只能了解電路的局部。

如下圖所示為普桑發動機部分的電路原理圖。
