汽車電路圖符號代碼大全 學看汽車電路圖必看
06-20

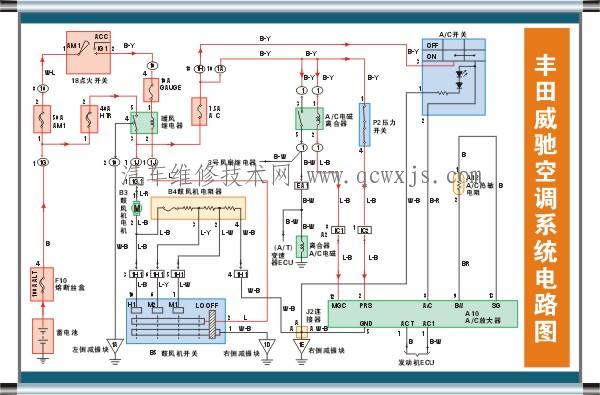

汽車電路圖是利用圖形符號和文字符號，表示汽車電路構成、連接關系和工作原理，而不考慮其實際安裝位置的一種簡圖。
為了使電路圖具有通用性，便于進行技術交流，構成電路圖的圖形符號和文字符號，不是隨意的，它有統一的國家標準和國際標準。要看懂電路圖，必須了解圖形符號和文字符號的含義、標注原則和使用方法。
電路圖圖形符號

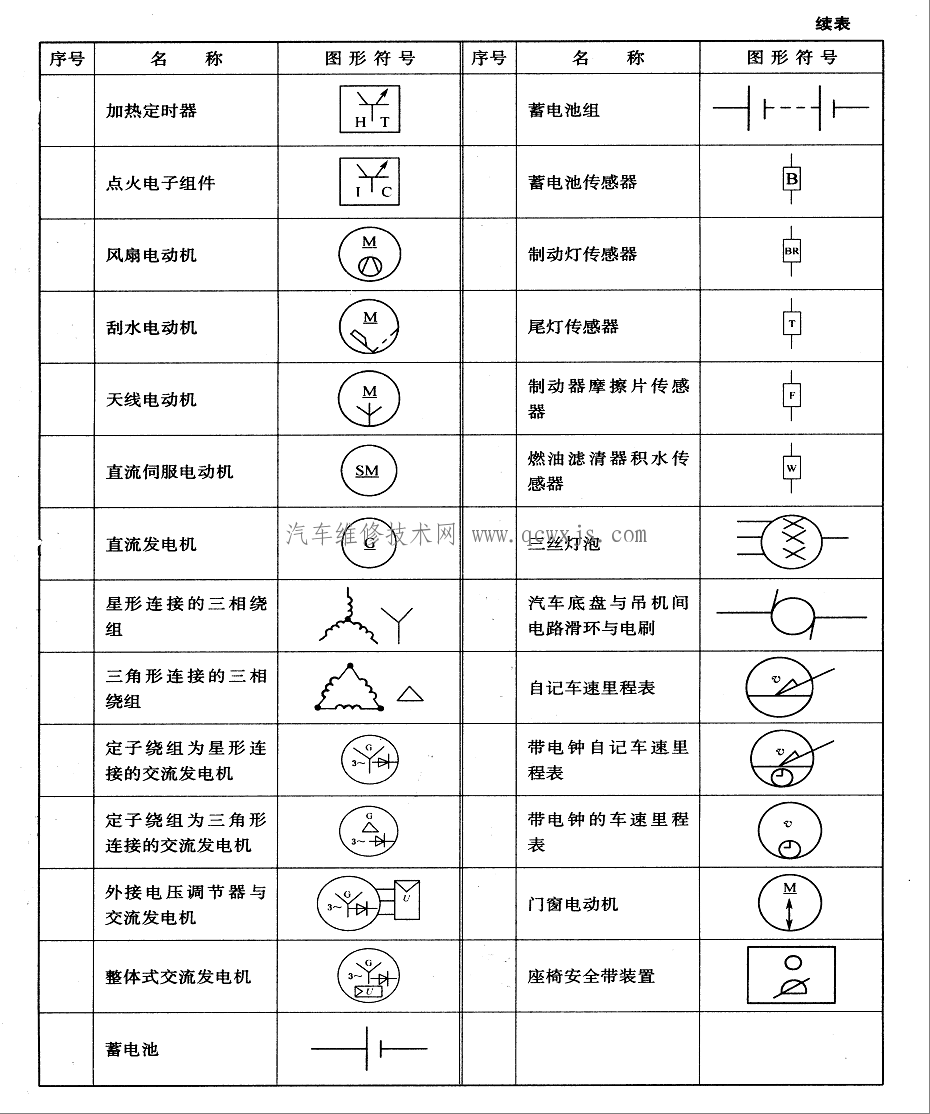

圖形符號是用于電氣圖或其他文件中的表示項目或概念的一種圖形、標記或字符，是電氣技術領域中最基本的工程語言。因此，為了看懂汽車電路圖，我們要掌握和熟練地運用它。常用的圖形符號見表1-1-1所列。
圖形符號分為基本符號、一般符號和明細符號3種。
1、基本符號
基本符號不能單獨使用，不表示獨立的電器元件，只說明電路的某些特征。如：“—”表示直流，“~”表示交流，“+”表示電源的正極，“-”表示電源的負極，“N”表示中性線。
2、一般符號
一般符號用以表示一類產品和此類產品特征的一種簡單符號。如： 表示指示儀表的一般符號， 表示傳感器的一般符號。一般符號廣義上代表各類元器件，另外，也可以表示沒有附加信息或功能的具體元件，如：一般電阻、電容等。
3、明細符號

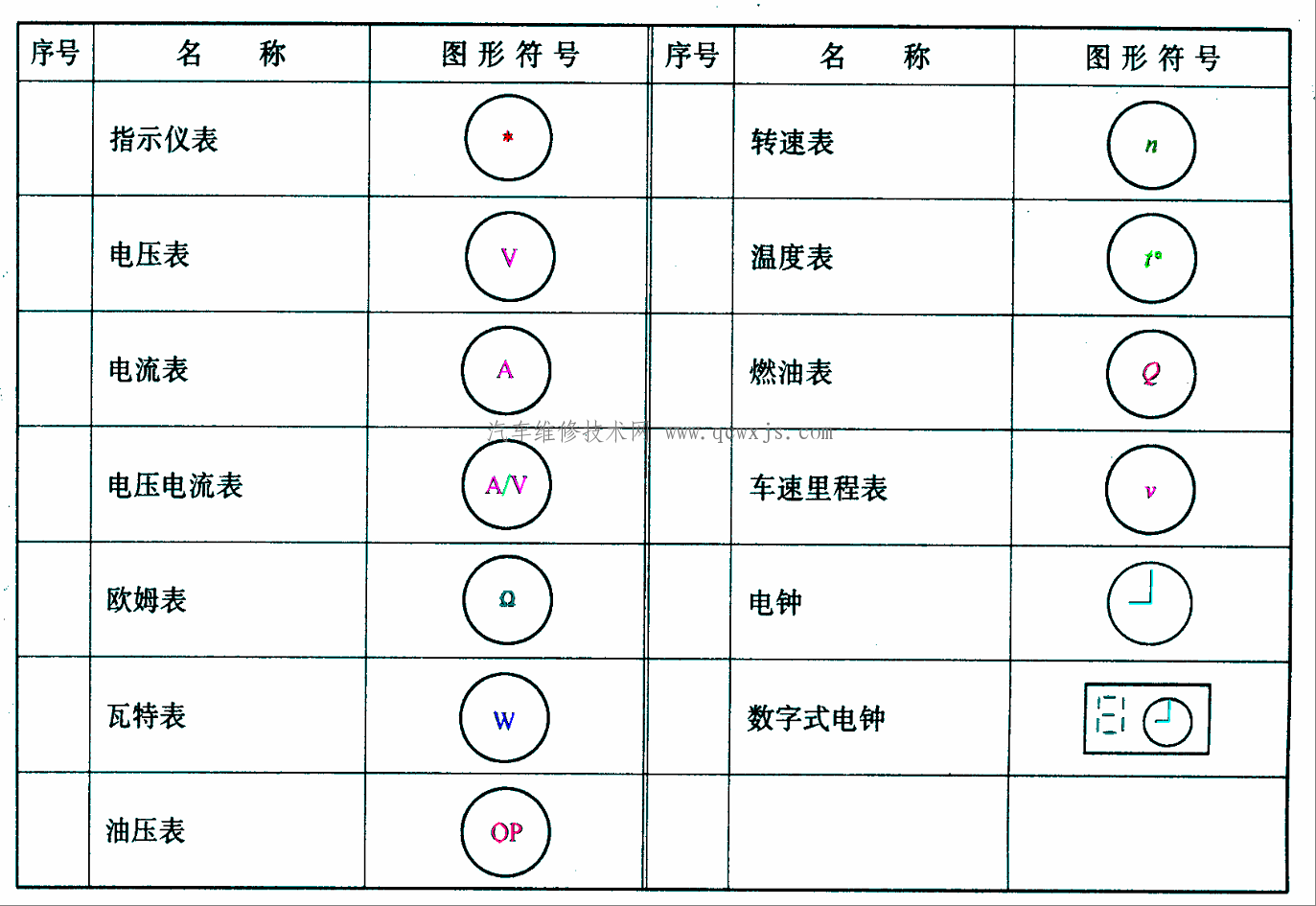

明細符號表示某一種具體的電器元件。它是由基本符號、一般符號、物理量符號、文字符號等組合派生出來的。如： 是指示儀表的一般符號，當要表示電流、電壓的種類和特點時，將“*”處換成“A”、“V”，就成為明細符號。 表示電流表， 表示電壓表。
常用圖形符號類型
（1）限定符號
（2）導線、端子和導線的連接符號
（3）觸點與開關符號

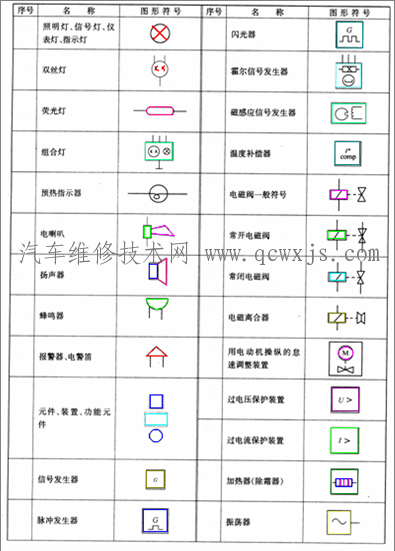

（4）電器元件符號
（5） 電 器 設 備 符 號
還有一種電路圖符號是字符表示電子元件的，下面是字符電路圖符號
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關
Q——電路的開關器件
FU——熔斷器
f 頻率
Q——電路的開關器件
FU——熔斷器
FR——熱繼電器
KM——接觸器
YT 跳閘線圈
PQS 有功無功視在功率
EUI 電動勢電壓電流
SE 實驗按鈕
SR 復歸按鈕
T 變壓器
TA 電流互感器
TV 電壓互感器
W 直流母線
YC 合閘線圈
KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器
KV電壓繼電器
L 線路
QF 斷路器
QS 隔離開關
KP 極化繼電器
KR 干簧繼電器
KI 阻抗繼電器
KW(NZ) 功率方向繼電器(負序零序)
KM 接觸器
KM 中間繼電器
KOF 出口中間繼電器
KS 信號繼電器
KT 時間繼電器
KV(NZ) 電壓繼電器(負序零序)
K 繼電器
KA(NZ) 電流繼電器(負序零序)
KD 差動繼電器
KF 閃光繼電器
KH 熱繼電器
M 電動機
HG 綠燈
HR 紅燈
HW 白燈
HP 光字牌
AAT 電源自動投入裝置
AC 交流電
DC 直流電
FU 熔斷器
G 發電機
電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表(負荷監控儀) PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線電纜母線 W 直流母線 WB 插接式(饋電)母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM
應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響小母線 WFS 預報音響小母線 WPS 電壓小母線 WV 事故照明小母線 WELM 避雷器 F 熔斷器 FU 快速熔斷器 FTF 跌落式熔斷器 FF 限壓保護器件 FV 電容器 C 電力電容器 CE 正轉按鈕 SBF 反轉按鈕 SBR 停止按鈕 SBS 緊急按鈕 SBE 試驗按鈕 SBT 復位按鈕 SR 限位開關 SQ 接近開關 SQP 手動控制開關 SH 時間控制開關 SK 液位控制開關 SL
濕度控制開關 SM 、壓力控制開關 SP 、速度控制開關 SS、 溫度控制開關輔助開關 ST 、電壓表切換開關 SV 、電流表切換開關 SA 、整流器 U 可控硅整流器 UR、控制電路有電源的整流器 VC、 變頻器 UF 、變流器 UC 、逆變器 UI 、電動機 M 、異步電動機 MA 、同步電動機 MS 、直流電動機 MD 、繞線轉子感應電動機 MW 、
鼠籠型電動機 MC 、電動閥 YM 、電磁閥 YV 、防火閥 YF 、排煙閥 YS 、電磁鎖 YL 、跳閘線圈 YT 、合閘線圈 YC 、氣動執行器 YPAYA 、電動執行器 YE 、、發熱器件(電加熱) FH 、照明燈(發光器件) EL、 空氣調節器 EV 、電加熱器加熱元件 EE 、感應線圈電抗器 L 、勵磁線圈 LF、 消弧線圈 LA 、濾波電容器 LL 、電阻器變阻器 R 、電位器 RP、 熱敏電阻 RT 、光敏電阻 RL 、壓敏電阻 RPS 、接地電阻 RG
