電壓降檢測經常用于查找電阻過大的零部件或電路，電路中的壓降是由于電路工作時電阻造成的。檢查電線的方法是，當用數字萬用表測量電阻時，連接單股導線時的讀數將為零，表示電路正常。但是，當電路工作時，單股導線不能承載工作電流。單股導線將對電流產生高電阻，這樣就會產生一個小壓降。

下列許多情況可能產生附加電阻：
① 電線太細（例如單股導線）。
② 開關觸點腐蝕。
③ 電線連接或纏接松動。
進行修理時，一定要用等粗的或更粗的電線。

01 測量壓降的方法—累積法 ▼



在要檢查的插頭或線路的零部件上跨接數字萬用表。電壓表的正極應靠近電源，負極靠近地線開關。
接通電路使電路工作。
數字萬用表將顯示“推動”電流通過電路部分的電壓是多少。

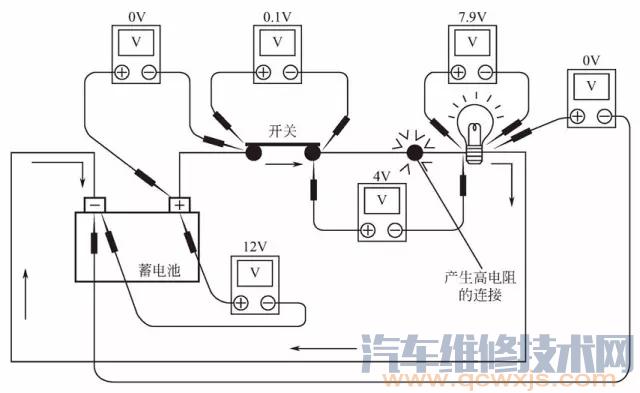

如上圖所示，在蓄電池與燈泡之間有一個4.1V 的過大壓降。


02 測量壓降的方法—步進法 ▼


步進法是檢查低壓系統（如“計算機控制系統”）壓降過大的最有效的方法。“計算機控制系統”中電路工作電流很低，該系統工作會由于系統內的任何電阻變化而受到不利影響。電阻變化可由于接觸不良、錯誤安裝、錯誤的電線規格或腐蝕引起。步進壓降測量法可以找出電阻過大的零部件或電線。

① 連接數字萬用表，打開點火開關。
② 電壓異常下降表示有部件或電線需要修理，從圖4-6中可以看出連接不良導致降低了4V的電壓。
