1. 電壓檢查 ▼

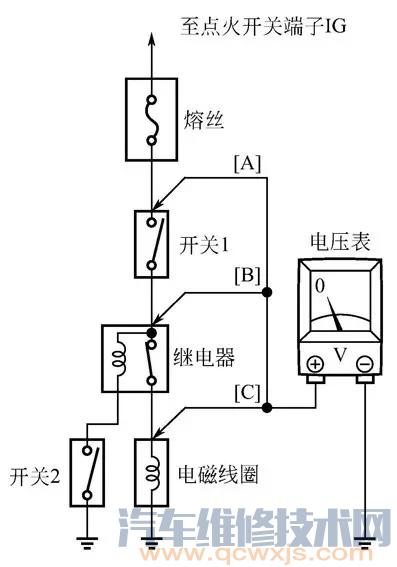

在電壓檢查之前，需要?jiǎng)?chuàng)建檢查點存在電壓的條件，即讓檢查點具有電壓，如下圖所示。


使檢查點存在電壓的條件有以下幾點：
A：點火開關置于ON位置。
B：點火開關置于ON位置且開關1打開。
C：點火開關置于ON位置、開關1打開且繼電器接通（開關2關閉）。

使用萬用表將負極引線連接到良好搭鐵點或蓄電池負極端子上，將正極引線連接到連接器或零部件端子上。

執行電壓檢查時，可用測試燈代替萬用表。


2.導通性和電阻檢查 ▼

斷開蓄電池端子或線束，使檢查點之間不存在電壓。將歐姆表的兩根引線與每個檢查點連接，如下圖所示。

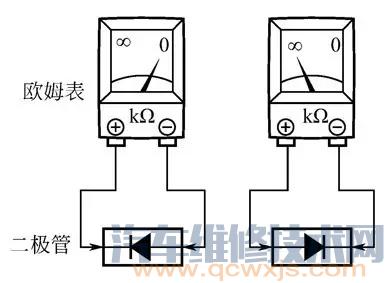

如果電路有二極管，應對換兩根引線并再次檢查。將負極引線和二極管正極連接，正極引線和二極管負極連接時應導通，將兩根引線對換時應不導通（下圖）。


使用高阻抗（最小10kΩ/V）電壓/ 歐姆表對電路進行故障排除。


3. 電路短路檢查 ▼
拆下熔斷的熔絲，斷開熔絲的所有負載，在熔絲處連接測試燈，創建使測試燈點亮的條件（下圖）。


A：點火開關置于ON位置。
B：點火開關置于ON位置且開關1 打開。
C：點火開關置于ON位置、開關1打開、繼電器接通（連接繼電器）且開關2關閉（或斷開開關2）。

觀察測試燈的同時斷開并重新連接連接器，在使測試燈一直亮的連接器和使測試燈熄滅的連接器之間存在短路。沿主線束輕輕搖動故障線束，找出短路的確切位置。
