電源系統

電源是制約電動汽車發展的因素。作為電動汽車的電源應該具有高比能和高比功率等性能，以滿足汽車的動力性和續駛里程的要求。另外，還應具有與汽車使用壽命相當?shù)难h(huán)壽命、效率高、成本低和免維護等特點 。

目前用于電動汽車上的電源主要是蓄電池，其次是燃料電池。蓄電池是能量存儲裝置，通過外界充電實現儲能；燃料電池是能量生成裝置，通過化學反應產生電能。蓄電池技術成熟，價格合理，而燃料電池則被認為是最有發展前途的電動汽車動力源。

蓄電池的主要性能指標有：①比能量--單位電池質量所能存儲的電量(W·h/kg)，是評價電動汽車整車質量和續駛里程的指標；②能量密度--單位電池體積所存儲的電量(W·h/L)，它影響蓄電池的尺寸；③比功率--單位電池質量所能輸出的功率(W/kg)，是評價電動汽車加速性、爬坡能力及最高車速的指標；④功率密度--單位電池體積所能輸出的功率(W/L)；⑤循環壽命--蓄電池充、放電一次稱為一個循環，循環壽命表示更換電池前所能完成的循環數。循環壽命短，將增加電動汽車的維護費用。

1.蓄電池

（汽車維修技術網 原創 http://www.011315.cn/)

鉛酸蓄電池廣泛地應用于電動汽車上，其主要原因是技術成熟，價格便宜，可靠性好，單體額定電壓高(2.0V)。另外，輸出電流大以及良好的高、低溫性能等均適合電動汽車使用。但是鉛酸蓄電池存在比能量低，充電時間長，使用壽命較短等缺點。

鎳隔(Ni-Cb)電池比功率大，比能量高，可快速充電，使用壽命長，抗電流沖擊能力強，工作溫度范圍寬(-40℃～85℃)，在較大的放電電流范圍內電壓變化較小等，成為電動汽車很具吸引力的電源。但是生產成本高(約為鉛酸電池的2～4倍)，單體額定電壓只有1.2V，重金屬鎘具有致癌性等，限制了它在電動汽車上的廣泛應用。

鎳氫(Ni-MH)電池與Ni-Cd電池有許多相同的特性，但由于無鎘，因此不存在重金屬污染問題，被稱為"綠色電池"。批量生產的成本約為鉛酸電池的四倍。Ni-MH電池單體額定電壓為1.2V，其負電極為經吸氫處理后的儲氫合金，正電極為氫氧化鎳，電解液為KOH溶液。

鈉硫(Na-S)電池有很高的比功率和比能量，但其工作溫度高，再加上鈉的活化性和腐蝕性，因此在結構設計上必須保證堅固和安全。Na-S電池以熔融態鈉為負電極，熔融態硫為正電極，陶瓷β-Al2O3作電解質，并作為離子傳導媒介和熔融態電極的隔離物，以避免電池自放電。

鋰離子(Li-Ion)電池自20世紀90年代初問世以來發展很快。雖然目前鋰離子電池仍處于開發階段，但在Nissan　FEV、Nissan　Prairic　Joy和Altra等電動汽車上都采用鋰離子電池。它具有單體額定電壓高，比能量和能量密度高和使用壽命長等優點，缺點是自放電率高。

電動汽車用的各種蓄電池的性能參數見表，美國先進電池聯合會(USABC)制定的電動汽車用蓄電池遠期性能指標也列于表中。

.燃料電池

燃料電池是燃料與氧化劑通過電極反應將其化學能直接轉化為電能的裝置。燃料電池不需要充電，只要外部不斷地供給燃料和氧化劑，就能連續穩定地發電。電動汽車用燃料電池的燃料為氫和甲醇，氧化劑為空氣。燃料電池具有比能量高、使用壽命長、維護工作量少以及能連續大功率供電等優點。另外，燃料電池電動汽車可達到與燃油汽車相同的續駛里程。(如下左圖)

根據電解質的不同，燃料電池可分為堿性燃料電池、磷酸燃料電池、質子交換膜燃料電池、溶融碳酸鹽燃料電池和固體氧化物燃料電池五類。適于電動汽車用的有堿性燃料電池和質子交換膜燃料電池。在燃料電池中，燃料作負電極的工作物質，在負電極發生氧化反應；氧氣(空氣)作正電極的工作物質，在正電極發生還原反應。在堿性燃料電池中，氫氣和氧氣(空氣)分別吸附在用活性炭制成的電極上，并將兩個電極置于KOH電解液中，若接通外電路，便有電流流過負載。

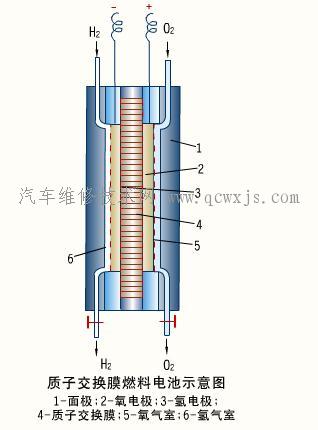

使用鎳作為正電極的催化劑，鋰鎳氧化物作為負電極的催化劑，可以加速電池的反應過程。質子交換膜燃料電池使用固體隔膜作電解質，隔膜夾在正、負電極之間，并以鉑作電極反應的催化劑

質子交換膜燃料電池用作電動汽車的電源有以下優點：

①在所有燃料電池當中，質子定換膜燃料電池的比功率和功率密度都最高，在相同輸出功率的情況下，體積最小；

②工作溫度低，起動時間短；

③電池中惟一的液體為水，從而避免了腐蝕作用；

④使用固體電解質，因而不會發生電解液蒸發、外溢等問題。質子交換膜燃料電池的缺點是內阻稍大，而且需使用貴金屬鉑作電極催化劑。

直接用甲醇作燃料的燃料電池稱為直接甲醇燃料電池。發展直接甲醇燃料電池的原因是甲醇來源豐富，生產成本低，而且易于儲存、運輸和銷售，便于電動汽車使用。

3.能量管理系統

能量管理系統由電壓、電流和溫度等傳感器 以及控制單元及其輸入/輸出接口等組成 ，其功用 為：①檢測 電動汽車電池組中各單體電池的端電壓和溫度以及各單體電池充、放電電流；②預報電池組剩余的電量和電動汽車還能續駛的里程；③電池需要充電時，及時報警，以防電池過放電而影響其使用壽命；④當電池組充電時，能量管理系統根據檢測 到的各單體電池的相關數據，確定各單體電池的充電狀態，并控制充電機的充電過程，保證各單體電池均衡充電，不使其過充電或欠充電；⑤合理分配電池能量，以達到節能目的，例如，當鉛酸電池作為電動汽車的主電源時，在汽車起動和爬坡時，暫時關閉空調器等耗電大的電器，以使電池放電流不致過大。
