什么是電平轉換呢？舉個例子，比如下面這個電路,

單片機的工作電壓是5V，藍牙模塊的工作電壓是3.3V，兩者之間要進行通訊，TXD和RXD引腳就要進行連接，3.3V對于單片機來說已經算是高電平了，兩者之間直接連接來使用也是可以進行通信的。

但是，為了提高通訊的穩定性，特別是兩個器件電壓相差比較大時，比如有些芯片工作電壓是1.8V，就會導致兩者之間無法正常通訊、5V的高電平對1.8V芯片造成損壞等問題，所以，通訊電平轉換是非常有必要的。

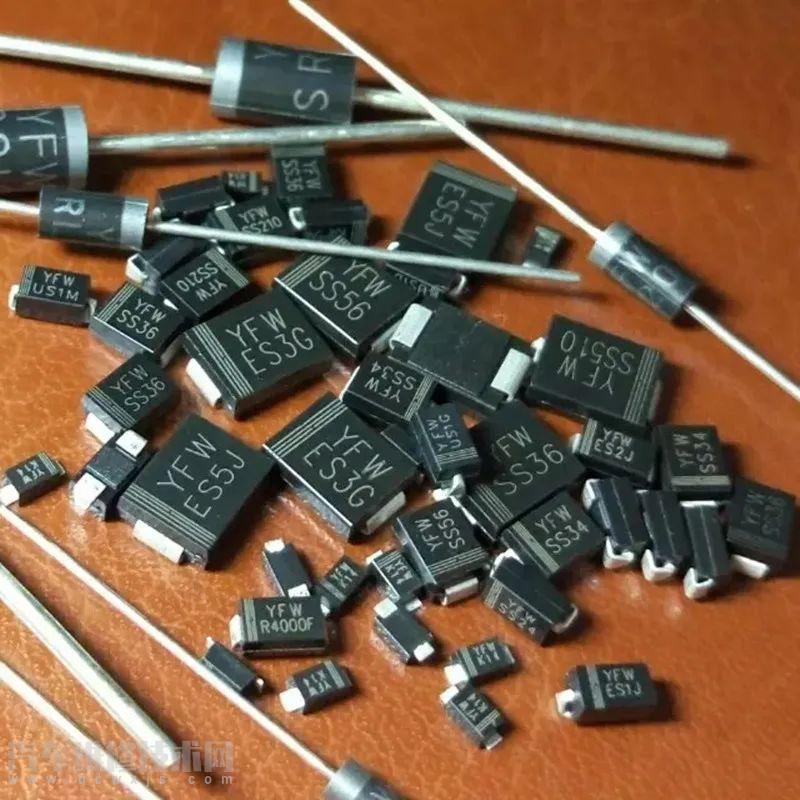

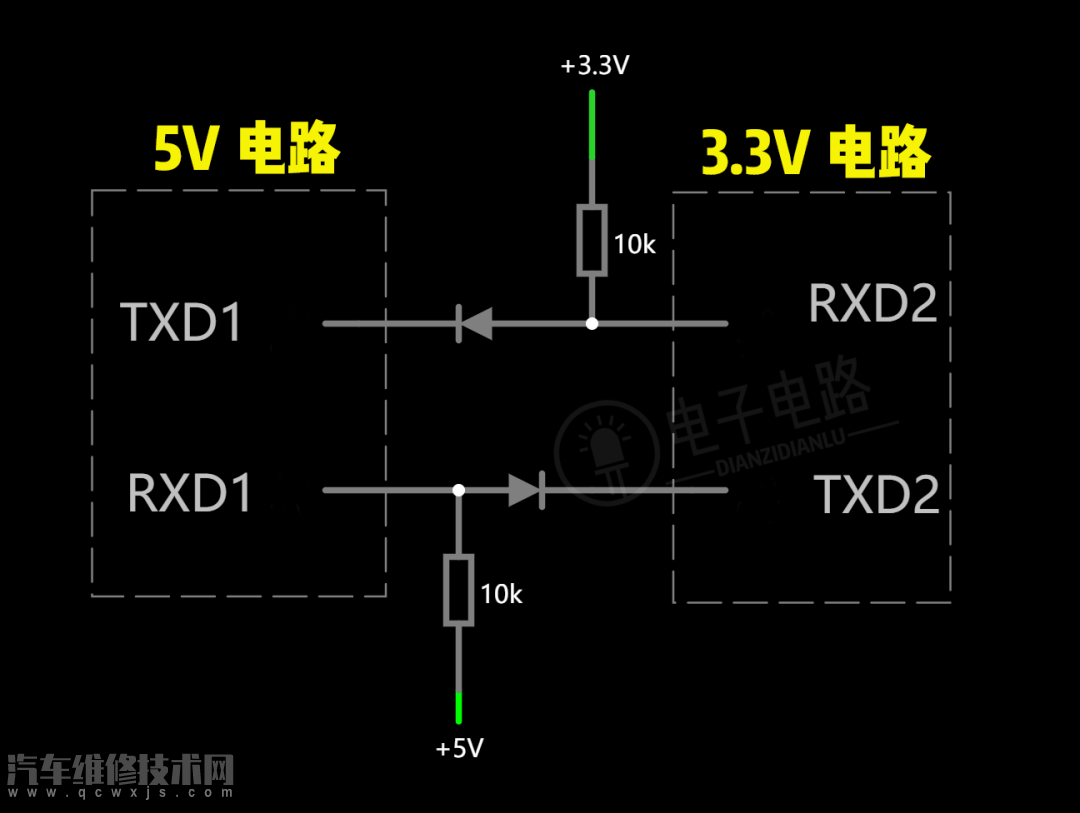

該電路由二極管和電阻組成，電路使用的元件比較少，電路比較簡單。二極管最好使用肖特基二極管，因為肖特基二極管具有開關頻率高和正向壓降低等優點。

如果需要的是1.8V，就把電源換成1.8V的。

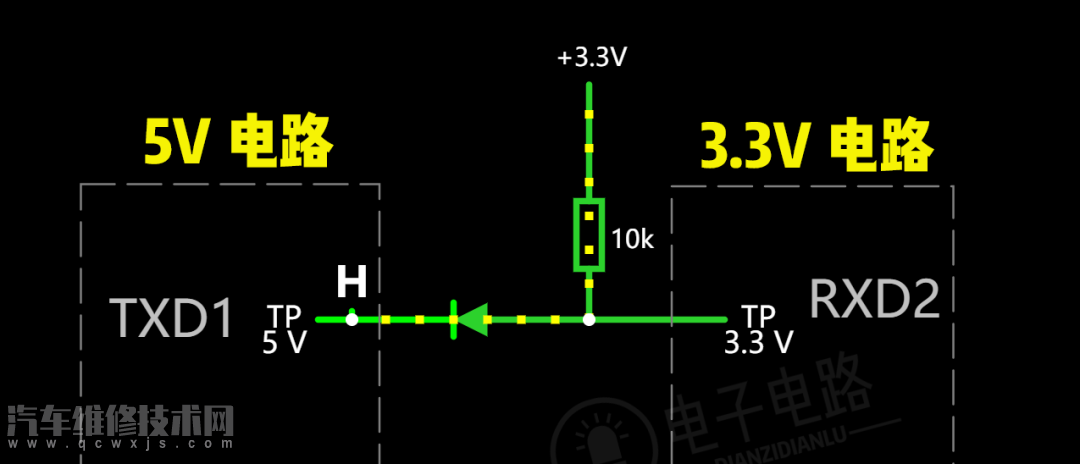

當5V電路中的TXD1發送高電平時（圖中的H表示輸出的是高電平，TP表示該測試點的電壓），二極管正極電壓比負極電壓低，二極管截止，所以RXD2被電阻上拉為高電平（3.3V）。

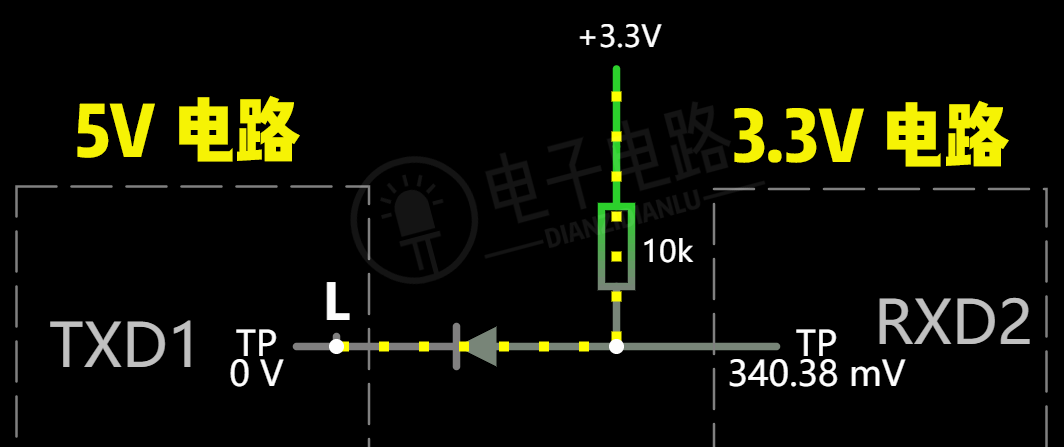

當5V電路中的TXD1發送低電平時（圖中的L表示輸出的是低電平），二極管導通，所以RXD2接收到的是低電平（0.3V）。

當3.3V電路中的TXD2發送低電平時，二極管導通，RXD1接收到的是低電平（0.3V)。

需要注意的是，當3.3V電路中的TXD2發送高電平時，二極管也是導通的，RXD1接收到的是高電平（3.6V左右)。

該電路優點是電器簡單，缺點是當3.3V電路發送高電平時，5V電路收到的高電平并不是5V，并且這個電路只適用于單向通訊的場合，發送端和接收端不可以互換來使用。

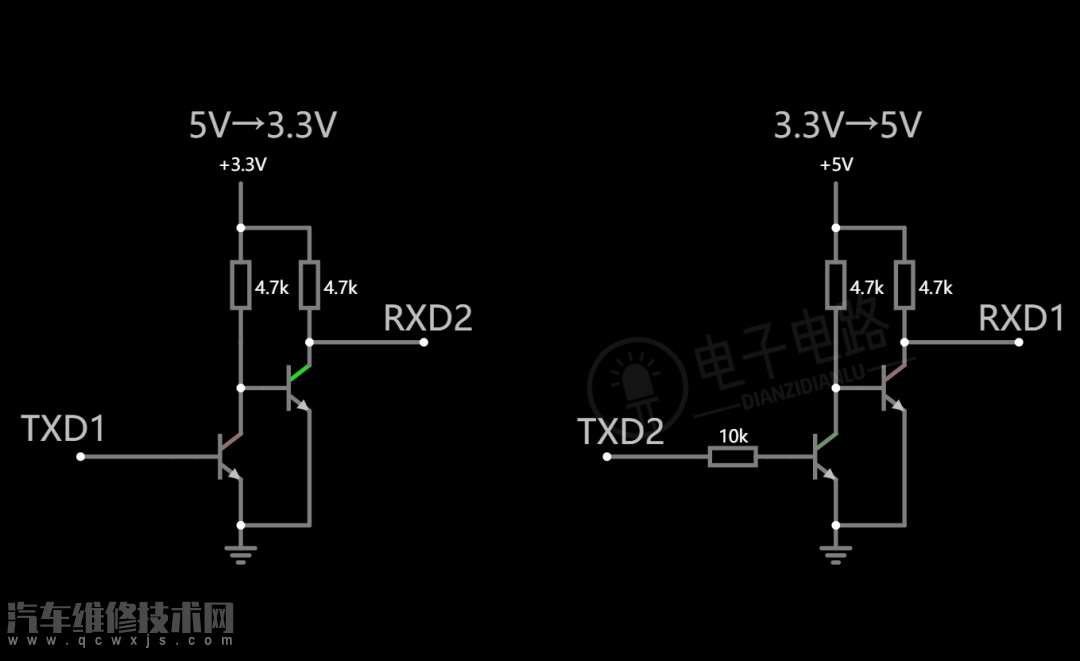

該電路由三極管和電阻組成，其實就是模電里學的共射放大電路。如果你對三極管的三種工作狀態還不太了解，可以看看之前電路菌寫的???

對于三極管3種工作狀態的理解，我只能幫你到這了！

當5V電平轉3.3V電平時，TXD1發送高電平（5V），第1個三極管導通，其集電極電位為低電平，第2個三極管基極也為低電平，第2個三極管截止，其集電極電位（RXD2）被上拉為高電平（3.3V）。

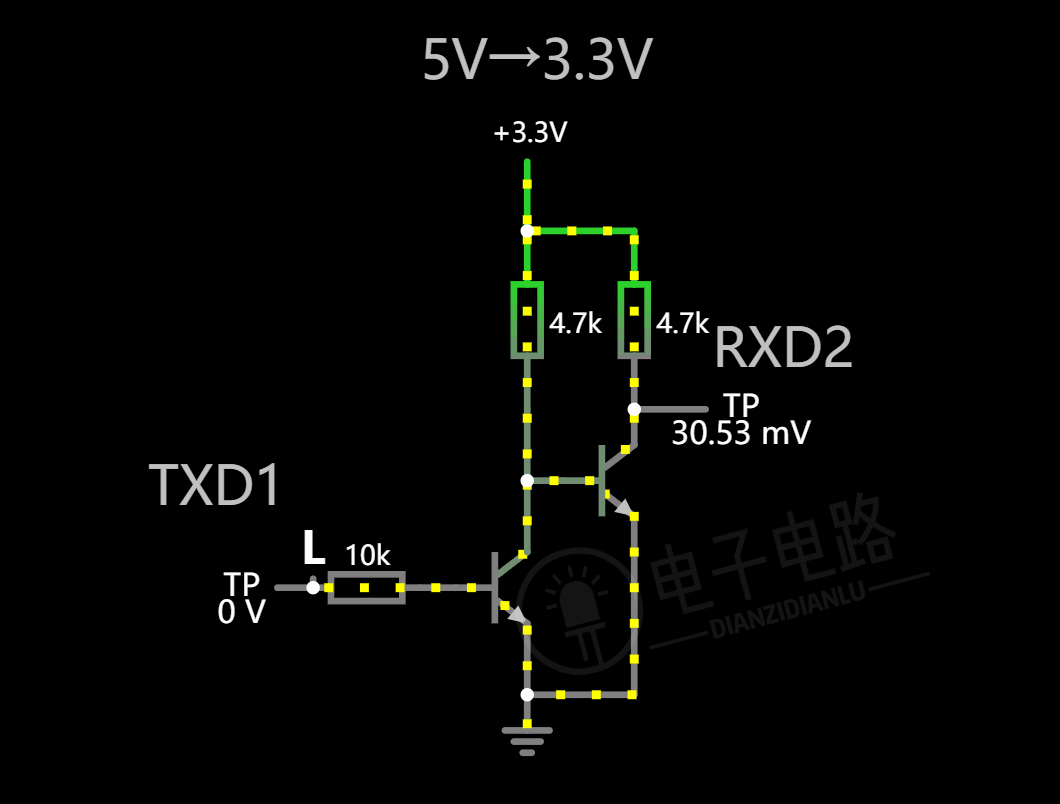

當TXD1發送低電平時，第1個三極管截止，其集電極電位被電阻上拉為高電平（3.3V)，第2個三極管基極也為高電平，第2個三極管導通，其集電極電位（RXD2）為低電平。

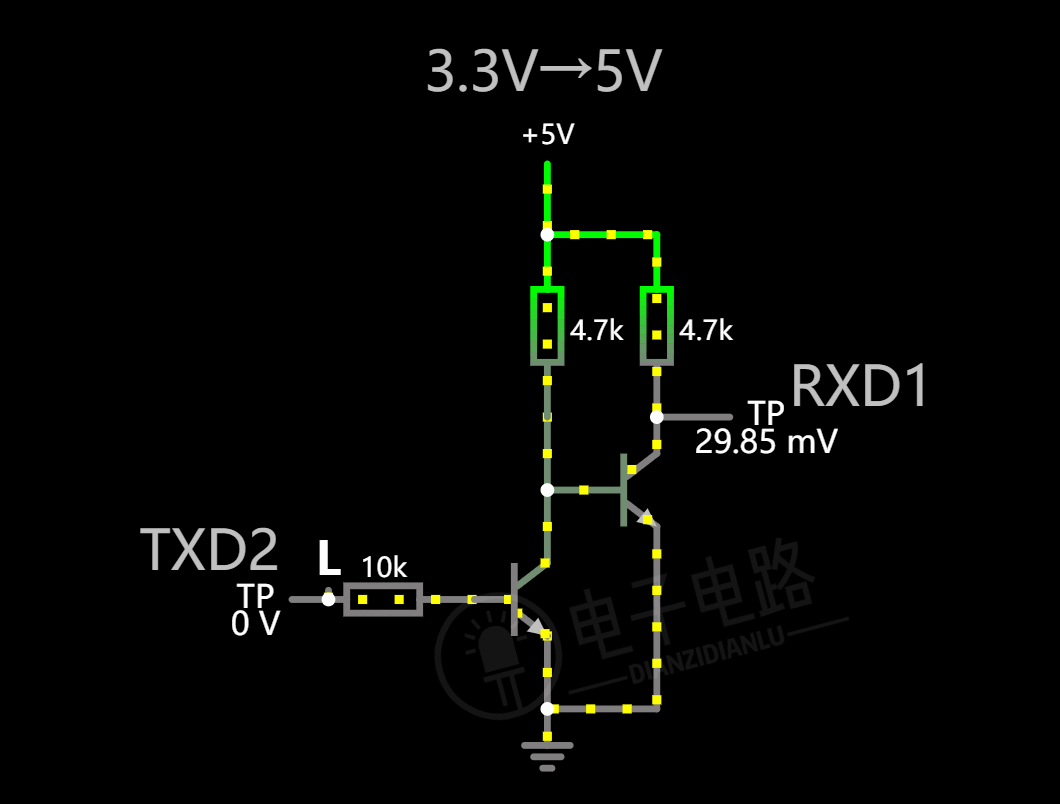

當3.3V電平轉5V電平時，TXD2發送低電平，第1個三極管截止，其集電極電位被上拉為高電平，第2個三極管基極也為高電平，第2個三極管導通，其集電極電位（RXD1）為低電平。

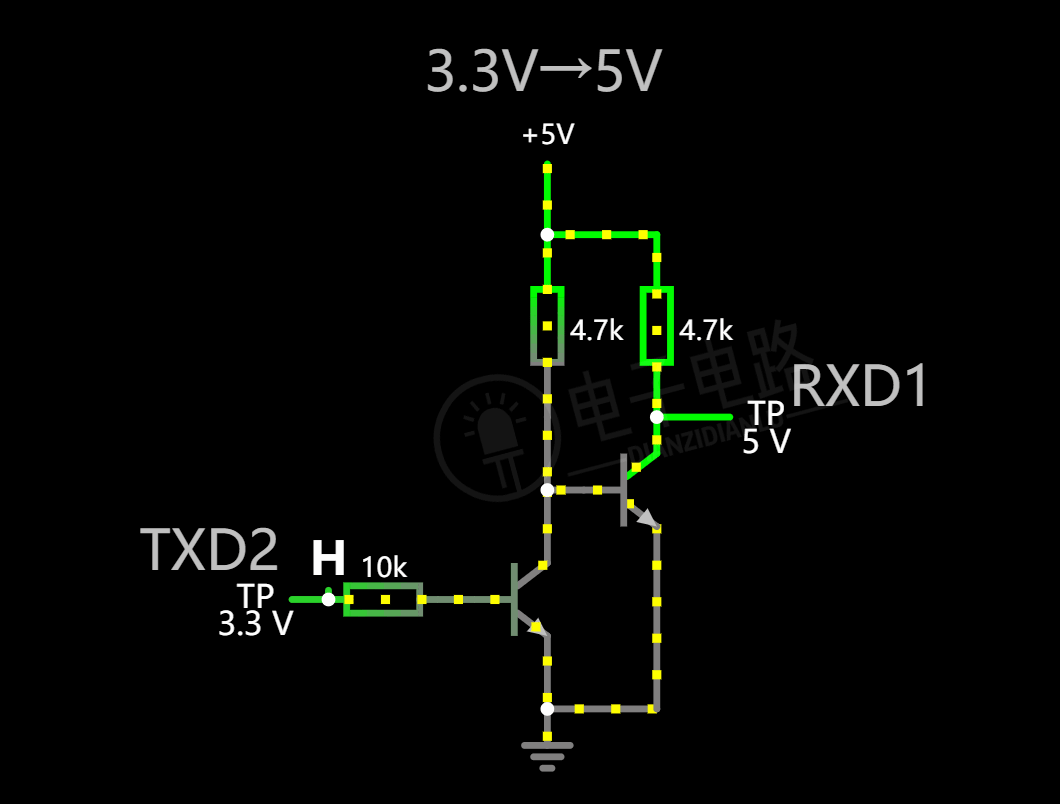

當TXD2發送高電平（3.3V）時，第1個三極管導通，其集電極電位為低電平，第2個三極管基極也為低電平，第2個三極管截止，其集電極電位（RXD1）被電阻上拉為高電平（5V)。

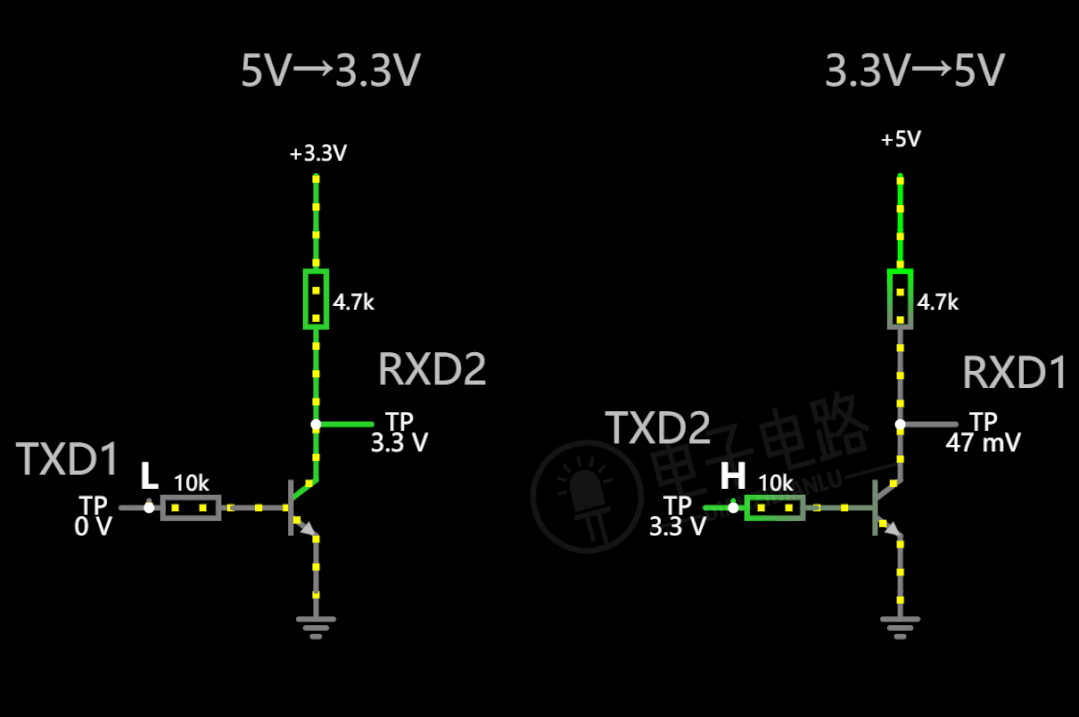

如果可以接受反相的信號，可以去掉電路中一個三極管，電路會簡單一些，如下圖所示。

需要注意的是，上面由三極管組成的電平轉換電路只適用于單向傳輸信號的場合，并且信號的波特率不能太高。

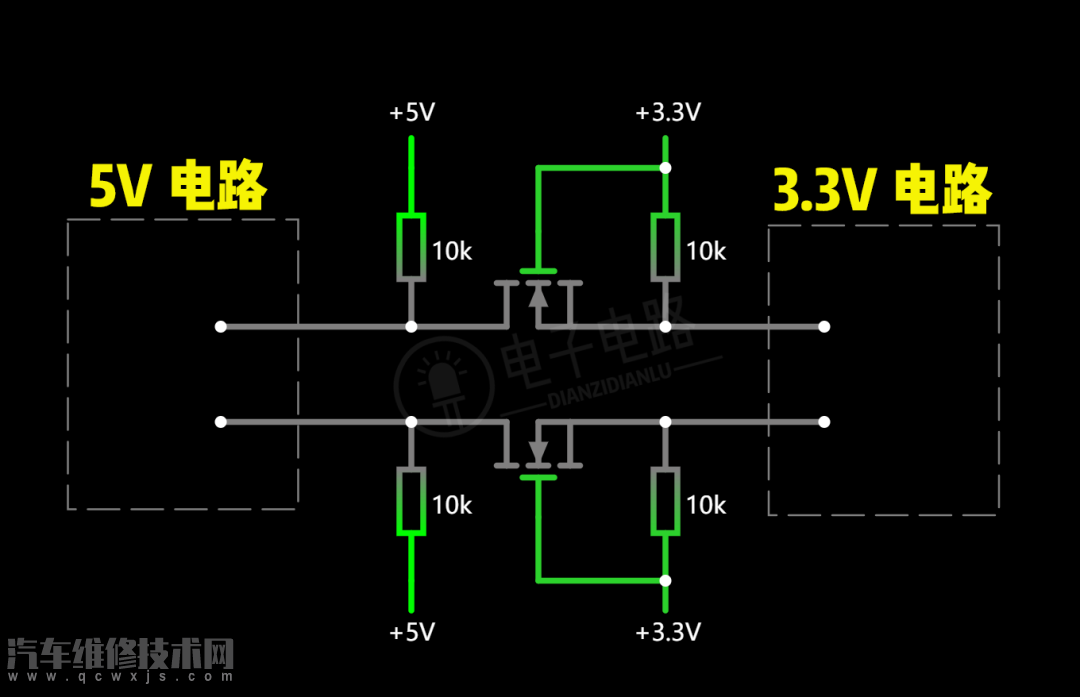

該電路由MOS管和電阻組成，可以支持信號的雙向傳輸。如果你對MOS管的工作狀態還不太了解，可以看看MOS場效應管基本知識

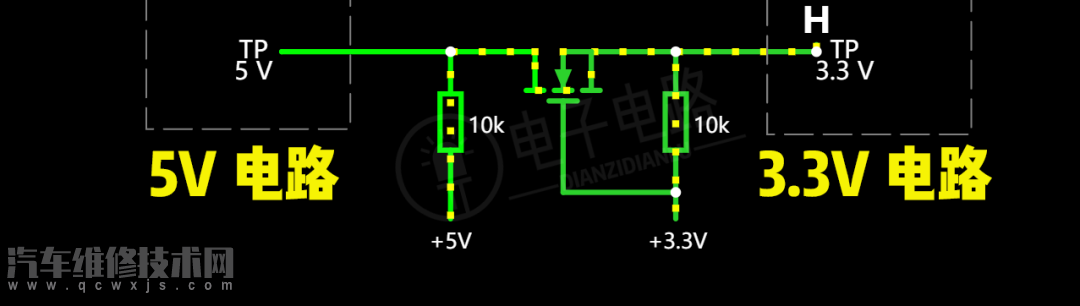

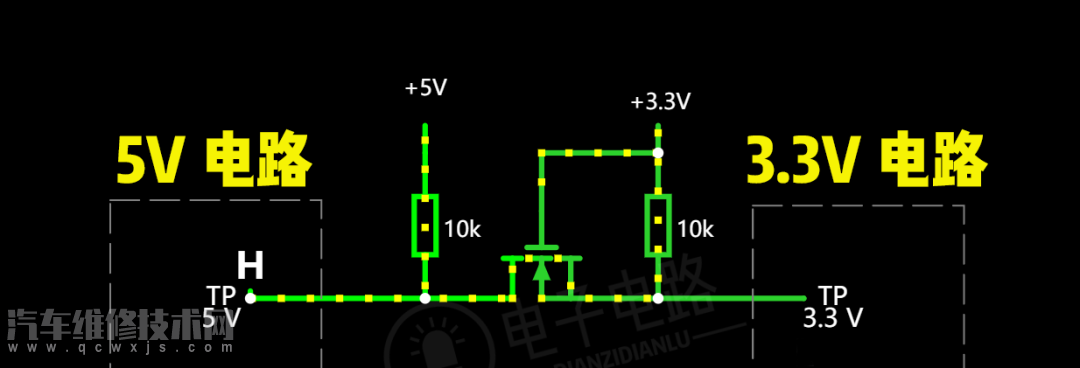

當5V電平轉3.3V電平時，5V電路發送高電平，MOS管截止，S極（3.3V電路）被電阻上拉為高電平（3.3V）。

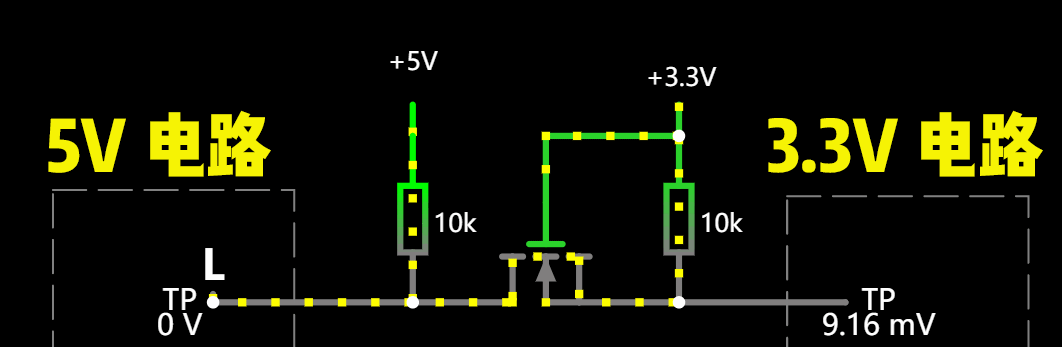

當5V電路發送低電平時，MOS管中的體二極管導通，所以S極（3.3V電路）為低電平。

當3.3V電平轉5V電平時，3.3V電路發送高電平（3.3V），MOS管截止，D極（5V電路）被電阻上拉為高電平（5V）。

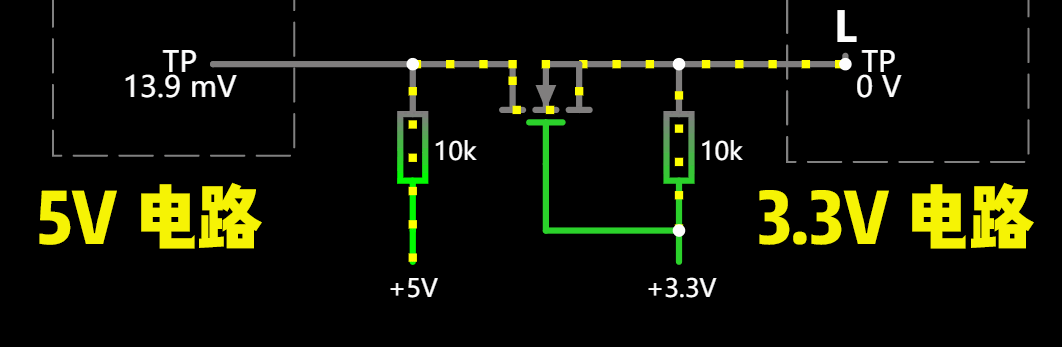

當3.3V電路發送低電平時，MOS管導通，D極（5V電路）為低電平。

上面MOS管電路組成的電平轉換電路可支持信號的雙向傳輸。

除了上面介紹三種電路可以實現通訊電平轉換外，也可以使用專用的通訊電平轉換芯片來實現轉換，使用芯片相對前面成本要高，芯片有很多，這里就不一一介紹了.
