汽車防盜器線路安裝接線大全(圖解)

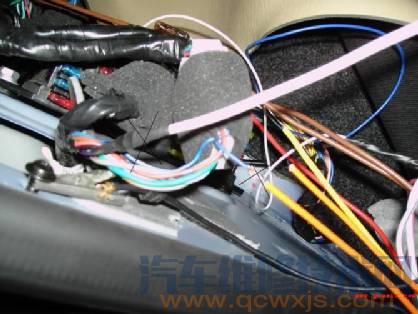

豐田凱美瑞:
這臺車比較好裝,只是尾箱有點問題,要家裝一個繼電器就可以了 中控:紫銀點(關),灰銀點(開) 轉 向等:綠銀點 黃銀點 ACC:細白 ST:藍(粗) 長火:黑(粗) 油路:灰(中粗) 尾箱:細黑(加繼電器 -
福特全順 嘉年華:正觸發 -
駿捷:
在與主門的連接線束里,有一根是細一點的白橙線,是中控的,雙電位負觸發,電阻是220歐
瑞風防盜怎么裝的:
負觸發,在保險盒后面有。你鎖門開門就能聽見 -
一汽M6的中控容易搞定:拆下原車中控盒(右擋風玻璃下面),拔下插頭,松開中控盒上面的一個螺絲,中控盒里面的電路板就可以拉出來了,然后再插上插頭,用試電筆找出里面的兩個觸發點,也就是找出原車控制開鎖關鎖的繼電器觸點.用電烙鐵焊兩條線出來分別接到防盜器的白線,白帶黑,防盜器接負觸發就好了.*但特別注意:用試電筆試觸發點時不要亂試,要看看電路板的背面是不是繼電器,是的話就可以試.該中控電路板還不到香煙盒那么大,很容易找。各位焊線的時候小心點,見議對電路不熟的朋友還是用正電回路門鎖線在門到車內的線束上找,沒有插頭顏色為紅/藍銀點,紅/黑銀點中號線,用正電回路。
伊蘭特 -:鎖線只有一根,在通往主門線束。好像是橙帶黑條,單線串聯負觸發
起亞塞拉圖 -:負觸發信號線黃橙,黃黑,轉向線藍黑,藍粉,門邊綠黑ACC藍,ACC在另一插頭中白色.門邊在A柱中接,顏色忘了 -
福田奧鈴皮卡的防盜:正負觸單線串聯負觸發 -
吉利自由艦:這樣安裝防盜器 -
鎖線,轉向都在A柱下方找,門燈在門內 -
鎖線:白紅,黑紅 -
轉向:綠紅,綠白 -
門燈,白黑 -
正電回路觸發 -不要隨意查線,鎖盒容易壞,最好不要加鎖,容易將原車主鎖弄卡死。負觸發也不行
現代索納塔所有線接法負 -
愛麗舍,威馳,寶來,雪鐵龍,豐田RAV4,夏利2000 -豐田威馳;負觸發。黑紅,藍黃, ON。 藍色。 方向綠黃,綠黑。 門燈。
紅白 -寶來; 負觸發。 綠紅,綠黃。ON 。 黑色 方向。 黑白,黑綠。 門燈。 棕白 -
雪鐵龍2.0;門燈。 紫色《藍插頭》 方向。 黃色,淺棕色《綠插頭》 -
豐田RAV4: 藍黃,藍棕。ON。 黑色。方向 綠黑,綠黃。 門燈。 紅白 -
夏利2000:::負觸發。灰色,綠色。 方向。 綠黑,綠黃。 門燈。 紅白
北斗星----防盜器 -+12,ACC:白/綠條(粗)藍/黑條(保險盒下方插頭上) -
轉向燈:綠/黃條綠/紅條(保險盒下方與火線插頭并排的插頭上) -
頂燈線:黑/紅條(保險盒盤一組插頭中) -
中控線:棕/白條單線串聯負觸發<<捷達裝法>>(原車中控盒就在保險盒上方的大梁上) -
北京現代雅紳特中控線的接法 -:
單線串連負觸發,用通用接法黃和黃黑接地,橙和橙黑接在一起,白和白黑接剪斷的哪根控制線就可以了。 -
頤(琪)達防盜器線路圖 -
黃色線------火線 -
藍線色------ACC -
棕色線-------門觸發/黃色線旁 -
白色.紫色---轉向 -
棕色線-------開鎖線(標示處) -
灰色線-------關鎖線(標示處) -
本田雅閣2。0車的中控 -:
門磁:黑白(右保險4線插) -
門鎖:黑紅/藍紅(右邊保險上第一個插) -
尾門:左邊灰色插頭白紅(大)加兩點紅-
ACC:白紅 -
新款本田思域防盜 -:
中控線在保險盒后邊,邊門線兩個插頭中上邊白色的綠線和灰線負觸發.轉向線在保險盒上邊的插頭中顧客著急忘了顏色啦!很好找,邊門線是綠色的 -
尼桑軒逸防到接法 -:
油泵:綠白.鎖線灰.開門是淺綠.后備箱開啟是棕是負觸發.門燈是棕的四個門后備箱是粉的.轉向燈是:淺綠.白.馬達是紫.藍中粗
瑞風防盜圖片 -:
中控鎖線 (單線串聯負出發)沉色、(白色、白/黑)接一起 黃/黑接地
天籟車防盜器安裝:
中控:灰 灰紅 -
門邊:負觸發 藍 -
轉向燈:綠黃 綠黑 負觸發 -
陽光日產1。8觸發線色 -
門鎖觸發馬達線: 白/紅 (開) 紅/黑 (關) 右邊抽屜內可找到這兩條線 -
遙控觸發: 紫 (開) 淺綠/紅 (關) 右邊抽屜內可找到這兩條線 -
頂燈線: 紅/白 -
威樂:
ACC:白/藍條(粗)+12:白/紅條帶銀點(中粗)(在方向盤下方裝飾板內) -
頂燈線:紅/白條帶銀點(左前門門檻線束中) -
轉向燈:綠/黃條帶銀點綠/黑條帶銀點(左前門門檻線束中) -
觸發線:關-灰帶銀點開:綠/黑條帶銀點(左前門三腳板內.) -
負觸發:此車中控有倆套負觸發線左右并排在一個叉座上(我接的是外面一套右邊 -
君越 防盜器的裝發 -:
負觸發 中控:紅/黑和橙/黑 (在左上方紅色插頭上)方向:綠色和橙色。ACC:細粉紅 NO:橙色 后備箱:細白 (線都很好找都在左門踏板下) -
汽車防盜器(升級)安裝部分車型參考線色 -
本田CRV -:
門鎖觸發馬達線: 黃色 (開) 黃/黑色 (關) -
遙控觸發: 白/藍色 (開) 白/綠色 (關) 細線,在左邊插座都可以找到這兩條線 -
方向燈: 綠/紅 綠/黃色 右邊保險座可找到 -
ACC ON: 黑/黃色 細線 -
+12: 白色 右邊保險座可找到 -
頂燈線: 綠/紅色 灰色插座可找到 -
剎車線: 白/黑色 右邊保險座可找到 -
本田2.4本田3.0 -:
門鎖觸發馬達線: 黃/綠色 (開) 黃/黑色 (關) 保險座旁綠色插座內可找到 -
遙控觸發: 粉紅/藍色 (開) 粉紅/黑色 (關) 左側綠色插座內可找到 -
方向燈: 棕 紅/藍色 左門邊扎線內可找到 -
ACC ON: 黑/紅色 保險座旁綠色插座內可找到 -
+12: 白色 保險座旁綠色插座內可找到 -
頂燈線: 綠/紅 左前門柱上可找到 -
剎車線: 白/黑色 左門邊扎線內可找到 -
現代伊蘭特 -:
門鎖觸發馬達線: 綠色 (開) 灰色 (關) -
方向燈: 黃 黃/橙 -
ACCON: 黃/紅 -
+12: 紅色 -
頂燈線: 黃色 -
剎車線: 白色 -
奧迪 A6 -:
門鎖觸發馬達線: 綠/紅 (開)黃色插座內可找到 灰/紅 (關)紅色插座內可找到 -
遙控觸發: 棕黃/藍 (開) 棕/黃 (關) 在黃色插座內可找到這兩條線 -
方向燈: 黑/白 黑/綠 -
頂燈線: 綠/黃 -
注意:馬達關鎖線不要在黃插座內找,要在紅插座內找,不要接剎車線 -
帕薩特 -:
門鎖觸發馬達線: 黑/白 (開) 黑/藍 (關) -
遙控觸發: 紅/藍 (開) 紅/綠 (關) -
方向燈: 黑/白黑/綠 -
頂燈線: 棕/白 -
馬自達 -:
門鎖觸發馬達線: 紅/黑 (開) 紅 (關) -
遙控觸發: 白/黑 (開) 灰/紅 (關) -
頂燈線: 黑/藍 -
別克 -:
門鎖觸發馬達線: 黑/紅 (開) 黑/黃 (關) -
遙控觸發: 棕/白 (開) 棕/紅 (關) -
頂燈線: 灰色 -
陽光日產 1.8 -:
門鎖觸發馬達線: 白/紅 (開) 紅/黑 (關) 右邊抽屜內可找到這兩條線 -
遙控觸發: 紫 (開) 淺綠/紅 (關) 右邊抽屜內可找到這兩條線 -
頂燈線: 紅/白 -
新M6中控線怎么接,什么觸發 -:
正電回路吧,簡單好接,方便查線方便,不用拆門 線全部在左邊三腳板內 -
景程防盜 -:
負觸發,兩條淺蘭色,后箱棕色.轉向深藍跟淺藍 -
福特翼虎防盜 -:
觸發:白紫,粉紅白,在通往后面主線里可找到。 -
方向燈:綠白,白藍,在通往負駕駛線束中可找到 -
夏利N3 -:
火線,地線,轉向,ACC,拆下保險盒背后都有這些線..... -
中控線我是這樣裝的"三角板內通往主門有一把線束,撥開,在試通往車內的那端,然后就把插頭那端的線剪斷,直接用負觸發控制." -
缺點是手動控制沒用了只可以用遙控了.
花冠防盜器 -:
觸發,中控線在A柱可以找的到 -
中控線是藍色插頭的 很好找的所有線在A柱都能找到 -
新皇冠安裝防盜器 -:
皇冠3.0,非要加裝防盜器,心里又氣又笑,氣是氣這樣的車給他開有點浪費了,笑是笑我又可以見識一種新車型的防盜器安裝的方法了,第一次裝呀,只好拆了門襯,很簡單,中控是負觸發,好像是細紫,和細粉,在門襯里,這車必須拆門襯,
福克斯的防盜接線:
是負觸發的
這車控制線束在左邊雜物箱下降雜物箱拆下即可看到保險接線板將其
拆下方便接線 -
長火:粗紅線 {在保險板的綠色插頭上} -
ACC:綠紅線 {在保險板的綠色插頭上} -
轉向線: 藍橙。藍色{在保險板的綠色插頭上} -
中控觸發還是拆門了 拆右邊的門這款車右邊的門也可以控制開關鎖 -
門里的觸發線很好找是細線黑橙,黑綠線 -
最后找了門燈線在通往頂燈的A柱上的塑料護板內黃黑線 -
三菱 毆藍德 防盜 -:
常火:藍白條 -
ON:藍紅 -
啟動:黑黃條 -
轉向:綠黃條,綠紅條 -
門邊:棕色 -
鎖線:淺綠紅條 棕藍條 負觸發 -
油路:黑藍條 -
升窗:前左,紅黑 后左,土黃 前右,紅 后右,綠 -
速騰裝防盜 -:
1.6.中控是拆門.雙電位負觸發.+1K電阻.轉向跟PST.STN的一樣.黑綠.黑白門燈找是正觸發
別克君威:
開關鎖是橙黑和紅黑。左右都有。是負觸發。遙控開啟后門的線在手套箱后的一個繼電器上接線比較好,是四個繼電器中的一個,線是黑白色的,是給12V電壓到后箱鎖的 -
菱帥:
負觸發,轉向燈,綠帶黃,綠帶紅,門燈線,藍帶紅,剎車線,綠。以及油泵線黑帶紅,都有能在門檻飾板下的線束中找到。上下鎖在左腳踏板上,保險絲盒側面有一個七線插頭,橙帶藍,藍帶白
本田飛度;
中空線:黃色和白黑 ACC ON:黑黃方向燈:綠紅、綠黃門邊:綠紅剎車線:白黑
鎖線是棕白。淺綠。轉向燈是綠黑。綠紅。邊門是五個門的紅色。《后備箱也管》
塞歐:
中空鎖:棕色紅條和棕色白條.在通向四門的線上可以找到。門邊線灰色。轉向線黑色綠條和黑色白條
奧得賽:
轉向綠紅,綠黃 中孔負觸發拆門(不拆門用正電回路也可) ON黑黃(保險后面) 門邊綠
尼桑頤達:
鎖線:棕銀點 灰銀點 在通往左前門的小束線中 轉向:白銀點 紫銀點 在A柱上方大的白色插頭中 常火:蘭色 組合開關線束中 ON:粗黃 同上 啟動:白色 同上 門燈:細藍銀點 門燈注意 在司機左下方插頭中 插頭上是藍點 插頭下是淺綠色 剎車 : 紅色 油路:棕色
日產奇駿:
1. 中控線。邊門:細紅白 從左A柱防盜盒上引左側白插頭中( 鎖:黃紫) (開:紫)
奧迪A8 :
中控從左門套管中引 (鎖:棕黃)(開:棕紅) 靜音:黑白,邊門從腳踏燈上引,前右喇叭線從右門套管中引綠線,主機放在右側接線盒上方
歐藍德:
負粗發.線全部在保險合上很容易找.門燈是棕色.雙閃是綠紅.綠黑.開門是棕色.鎖門是白帶
雪佛萊-樂風:
中空要加馬達,轉向燈線在a柱左下角,有2個插頭上面一個的中間淺蘭和深蘭,門燈線,下面一個插頭中間的一條細白線
