桑塔納2000GSiAJR型發動機氣缸蓋為例
01 關閉點火開關，拔下蓄電池搭鐵線。
02 抽取冷卻液。03 拆下發動機罩蓋。
04 斷開空氣流量計的插頭。
05 斷開活性炭罐電磁閥（ACF閥）的插頭。
06 拔下空氣濾清器罩殼上的活性炭罐電磁閥。
07 拆下空氣濾清器和節氣門控制器之間的空氣管路，拆下空氣濾清器罩殼。
08 拔下散熱器底部和發動機上的冷卻液軟管。
09 拆下冷卻液儲液罐，拆下至散熱器的冷卻液軟管。
10 如下圖所示，拔下燃油分配管上的供油管和回油管。注意，燃油系統是有壓力的，在打開管路之前應在開口處放上抹布，然后緩慢地打開接頭以排出。
11 拆下節氣門拉鎖（下圖中箭頭）。
12 拔下通向活性炭罐電磁閥的真空管（上圖）。
13 拔下通向制動助力裝置的真空管（上圖）。

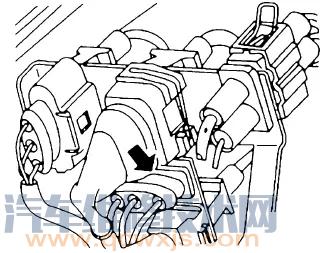

14 拔下噴油器、節氣門控制器、霍爾傳感器、進氣溫度傳感器接頭▼
15 拔下通向暖風熱交換器的冷卻液軟管▼
16 拔下冷卻液溫度傳感器上的插頭，拔下機油溫度傳感器的插頭。

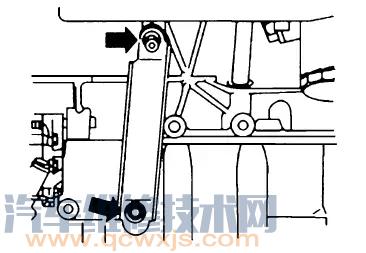

17 旋下進氣歧管支架的下緊固螺栓，從排氣歧管上拆下前排氣管的螺栓▼
18 拔下氧傳感器上的插頭▼

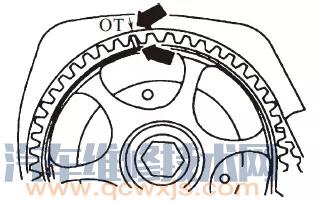

19 拆下正時齒帶上護罩，將凸輪軸正時帶輪的標記對準正時齒帶護罩上的標記 ▼

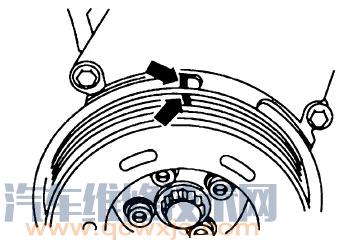

20 將曲軸轉動到第一缸的上止點位置。 ▼
21 松開半自動張緊輪，并從凸輪軸正時帶輪上拆下正時齒帶。
22 旋下正時齒帶后護罩的螺栓。
23 拔出火花塞插頭，并放置在一邊。

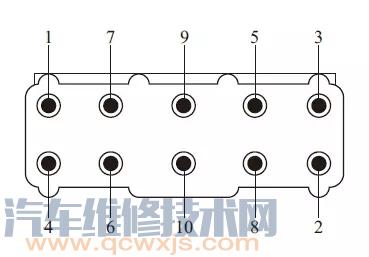

24 拆下氣門罩蓋。如下圖所示從1~10的順序松開氣缸蓋螺栓。
25 將氣缸蓋與氣缸蓋襯墊一起拆下。
26 氣缸蓋分解全部完成。
