發動機拆卸安全操作規程
①發動機的拆卸必須在完全冷卻的狀態下進行,以免機件變形。②發動機拆卸前必須排放冷卻液和機油,并且釋放燃油壓力。③因燃油管中有壓力,拆...
從氣缸體上拆下氣缸蓋總體作業流程:拆卸電氣連接件、附件及水管→拆卸進氣歧管→拆卸排氣歧管→拆卸正時皮帶(或鏈)→拆卸氣門室罩蓋→拆下氣缸蓋。具體介紹如下:
流程一:拆卸電氣連接件、附件及水管
① 拆卸燃油泵熔絲。啟動發動機,在發動機熄火后,轉動曲軸10s,以釋放燃油系統中的燃油壓力。
② 斷開蓄電池負極電纜。
操作圖解:
拆下點火線圈 ▼
拆卸附件及電氣連接件。拆卸出水法蘭或水管;▼
拆下節氣門插頭▼
流程二:拆卸進氣歧管
01 從進氣歧管上斷開蒸發排放炭罐清污電磁閥并松開托架螺栓。
02 斷開進氣歧管空氣溫度傳感器連接器 ▼
03 從節氣門體上斷開進氣管。
04 斷開怠速空氣控制閥連接器。
05 斷開節氣門位置傳感器連接器。
06 斷開歧管絕對壓力傳感器連接器。
07 從節氣門體上斷開冷卻液軟管。
08 斷開所有必要的真空軟管,包括燃油壓力調節器上的真空軟管和進氣歧管上的制動助力器真空軟管。
09 從節氣門體和進氣歧管上斷開節氣門拉線(拉線式操作此步驟)。
10 從進氣歧管上拆卸節氣門拉線托架螺栓(拉線式操作此步驟)。
11 拆卸發電機至進氣歧管管箍帶托架螺栓和箍帶。
12 拆卸動力轉向機軟管卡箍螺栓并將軟管從修理部位移開。
13 從發動機體和進氣歧管上拆卸進氣歧管支架螺栓。
14 拆卸進氣歧管支架。按順序拆卸進氣歧管固定螺栓;▼
15 拆卸進氣歧管。拆卸進氣歧管襯墊。
流程三:拆卸排氣歧管
① 從發動機體和排氣歧管上拆卸排氣歧管支架螺栓。若有隔熱板,則一并拆下隔熱板;▼

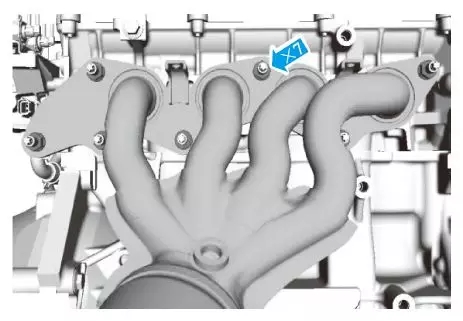

② 拆卸排氣歧管支架。按順序拆卸排氣歧管固定螺栓;▼
③ 拆卸排氣歧管。拆卸進氣歧管襯墊。
流程四:拆卸正時皮帶(或鏈條)
如果就車拆卸只拆卸下氣缸蓋作業,那么拆卸與氣缸蓋上連接的正時傳動機構即可。也就是脫開凸輪軸輪上的正時皮帶,使缸蓋與缸體分離。下述以捷達1.6L、寶來1.6L 車型為例:拆下齒形皮帶護罩;然后校準正時;松開張緊輪螺栓,釋放張緊度;從凸輪軸皮帶輪上脫下皮帶。
① 拆下齒形皮帶護罩
操作圖解:
拆下發動機皮帶。用小螺絲刀將固定凸耳向上按壓至下圖中箭頭所示位置,然后取下齒形皮帶上部護罩。安裝時用力將齒形皮帶上部護罩壓至齒形皮帶后部護罩,直到緊固螺栓1 鎖入。
② 校對正時
操作圖解:
對于捷達1.6L、寶來1.6L 車型,轉動曲軸帶動凸輪軸正時齒輪轉至1 缸上止點處;▼

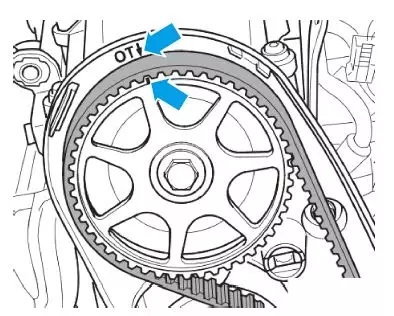

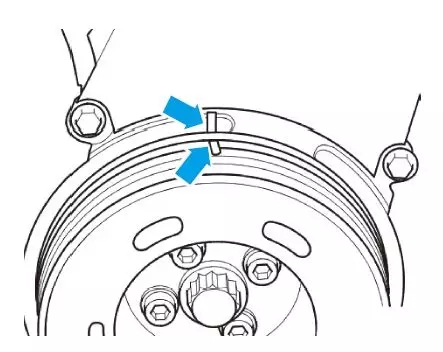

凸輪軸正時齒輪的標記必須與齒形皮帶后護罩的標記平齊;▼
流程五:拆卸氣門室罩蓋
① 將氣缸蓋罩螺栓按對角順序擰下。
② 取下氣缸蓋罩。將氣缸蓋罩放置在一個干凈的軟墊層上。
取下氣門室罩蓋墊,注意氣門室罩蓋墊的完好。
流程六:拆下氣缸蓋
基本完成發動機拆卸。
