進氣歧管拆卸步驟 進氣歧管拆卸圖解
空氣經過節氣門體進入進氣歧管,由于很小的障礙物都對氣流產生阻礙,所以進氣歧管需要內部光滑,有的車型采用復合材料使進氣歧管內部更加光滑,保證盡量多的空氣進入到氣缸里面。進氣歧管外形如下圖所示。
一、拆卸進氣管總成步驟
旋出進氣管總成1的固定螺栓(箭頭)。取出進氣管總成1。螺栓擰緊力矩:(10±2)N·m。▼
安裝:安裝大體以倒序進行
二、拆卸空氣管總成
01 關閉點火開關及所有用電器。
02 松開卡箍(箭頭B),脫開曲軸箱通風管1與空氣管總成2連接▼
03 旋松卡箍(箭頭A),拆下空氣管總成2。
安裝:安裝大體以倒序進行。
三、拆卸進氣歧管上部總成
拆卸步驟:
01 關閉點火開關及所有用電器。
02 斷開蓄電池負極接線柱。
03 拆卸手動維修開關。
04 拆卸電子節氣門體。
05 拆卸進氣溫度壓力傳感器。
06 松開卡箍(箭頭A、箭頭C),旋出曲軸箱通風管支架固定螺栓(箭頭B),取下曲軸箱通風管1。螺栓(箭頭B)擰緊力矩:(10±2)N·m。▼
07 松開卡箍(箭頭A),脫開PCV閥通氣管1與進氣歧管上部總成連接。旋出進氣歧管支承板固定螺栓(箭頭B)。螺栓(箭頭B)擰緊力矩:(19±2)N·m。▼
08 松開卡箍(箭頭B),脫開炭罐控制閥出氣軟管與進氣歧管上部總成連接。▼
09 旋出炭罐控制閥支架螺栓(箭頭A),移開炭罐控制閥支架及炭罐出氣軟管1。螺栓(箭頭A)擰緊力矩:(10±2)N·m。
10 旋出進氣歧管上部總成固定螺栓(箭頭),取出進氣歧管上部總成1。螺栓擰緊力矩:(19±2)N·m。▼
提示:
· 拆卸進氣歧管上部總成時,要注意保持拆裝區域的整潔。
· 取出進氣歧管上部總成后,注意密封進氣歧管總成,防止雜質進入孔道。
安裝:安裝大體以倒序進行。
注意:
·檢查進氣歧管內是否有異物,并清除。
·排氣歧管上部總成與排氣歧管下部總成結合面須涂一層密封膠,以確保結合面不漏氣。
四、拆卸進氣歧管下部總成
拆卸步驟:
01 關閉點火開關及所有用電器。
02斷開蓄電池負極接線柱。
03拆卸手動維修開關,拆卸進氣歧管上部總成。

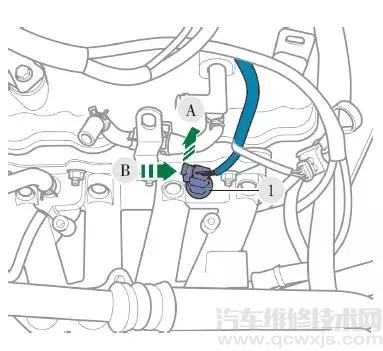

04按壓快裝接頭鎖銷(箭頭A),拔出發動機進油軟管1。斷開噴油器總成插頭(箭頭B)。▼

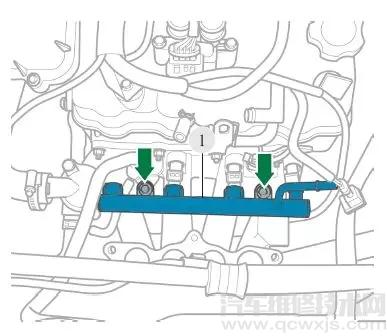

05旋出燃油導軌總成固定螺栓(箭頭),取出燃油導軌總成1。螺栓擰緊力矩:(16±2)N·m。▼
06沿箭頭A方向拉出插頭卡銷。沿箭頭B方向按壓插頭,斷開水溫傳感器插頭。旋出水溫傳感器總成1。水溫傳感器擰緊力矩:(13±2)N·m。▼

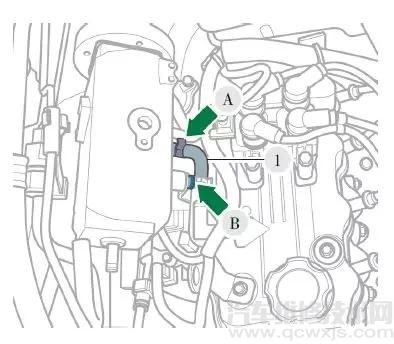

07松開卡箍(箭頭),脫開膨脹箱回水軟管1與進氣歧管下部總成連接。▼

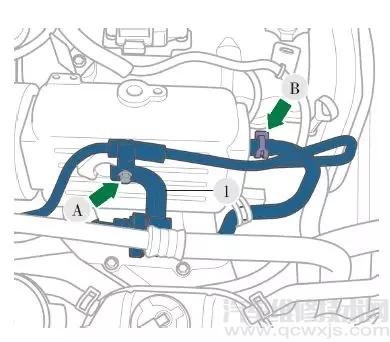

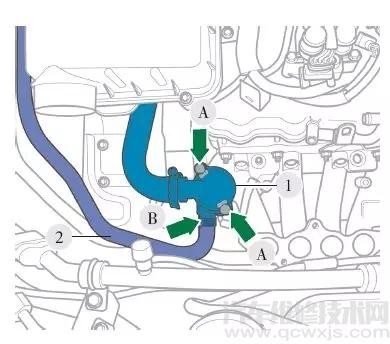

08松開卡箍(箭頭B),脫開暖風進水管2與進氣歧管下部總成連接。旋出螺栓(箭頭A),脫開節溫器蓋1與進氣歧管下部總成連接。螺栓(箭頭A)擰緊力矩:(20±5)N·m。▼

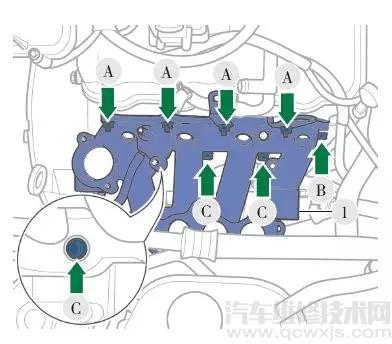

09旋出進氣歧管下部總成固定螺母(箭頭A)、固定螺栓(箭頭B、箭頭C)。取出進氣歧管下部總成1。螺母(箭頭A、箭頭B、箭頭C)擰緊力矩:(20±2)N·m。▼
提示:
·拆卸進氣歧管總成時,要注意保持拆裝區域的整潔。
·取出進氣歧管下部總成后,注意密封進氣歧管總成,防止雜質進入孔道。
·脫開燃油管路連接位置時,應在連接位置放置抹布,然后小心脫開連接處釋放燃油壓力。
安裝:安裝大體以倒序進行。
注意:
·檢查進氣歧管內是否有異物,并清除。
·檢查進氣歧管連接處是否漏氣,必要時更換。
·更換進氣歧管密封圈。
五、拆卸進氣溫度壓力傳感器
拆卸步驟:
01 關閉點火開關及所有用電器。

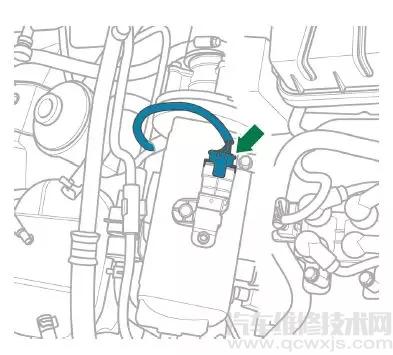

02 斷開蓄電池負極接線柱,斷開進氣溫度壓力傳感器插頭(箭頭)。▼

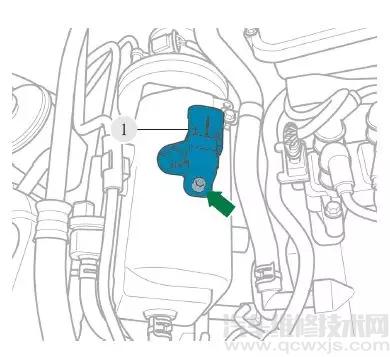

03 旋出進氣溫度壓力傳感器固定螺栓(箭頭),取出進氣溫度壓力傳感器1。螺栓擰緊力矩:(10±2)N·m。▼
安裝:安裝大體以倒序進行。
注意:
·安裝前清除進氣溫度壓力傳感器上的雜質。
·更換進氣溫度壓力傳感器密封圈。
