發動機進氣歧管拆裝圖解
05-14
發動機進氣歧管拆裝圖解適用于奧迪Q5、邁騰等1.8 / 2.0TFSI
1拆卸發動機機蓋。
2分離蓄電池負極端子。
3拆卸空氣濾清器總成。
4擰下如下圖所示箭頭處的緊固螺栓，松開下部進氣道，并將其取下。
5將車輛舉升，拆下發動機底部隔音墊。
6松開如下圖所示的螺旋卡箍，將增壓空氣軟管從增壓空氣冷卻器上拔下。

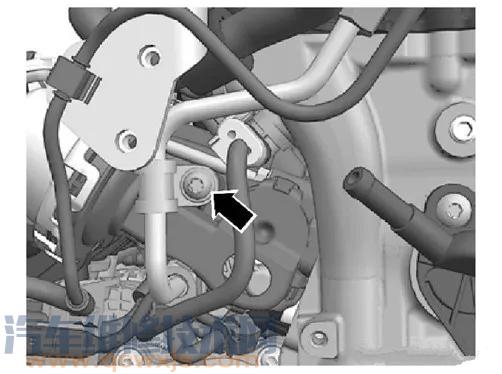

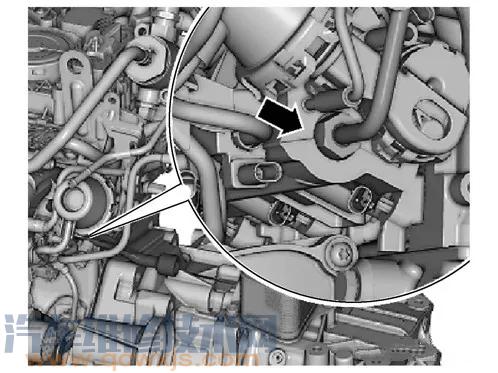

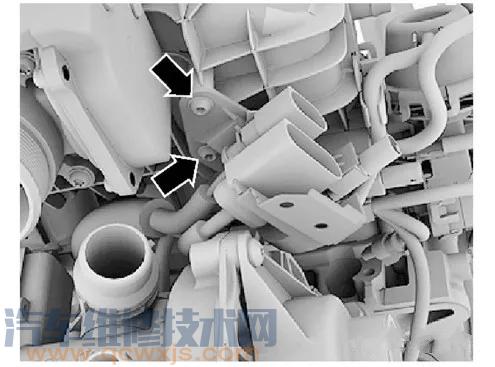

7脫開冷卻液軟管固定夾；斷開增壓壓力傳感器插接器；拆下圖中所示箭頭處的兩顆固定螺栓；將空氣軟管上的固定夾松開，然后向下將空氣軟管從節氣門上拔下。
8 拔下節氣門體上的插接器，脫開線束固定卡子。
9斷開進氣歧管下方的電氣連接器，并按照下面的步驟拆卸低壓噴油器。

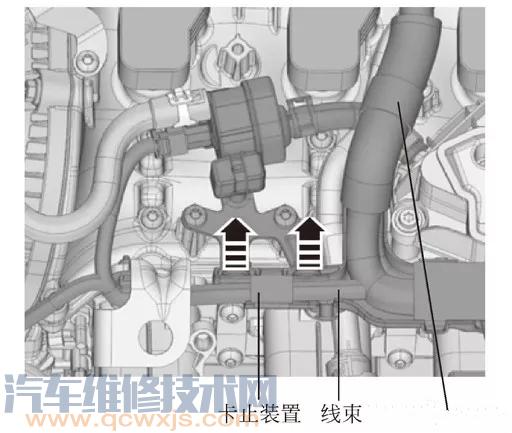

① 沿箭頭方向松開卡止裝置，將線束從支架上拔出，打開圖中所示的固定夾，脫開線束。

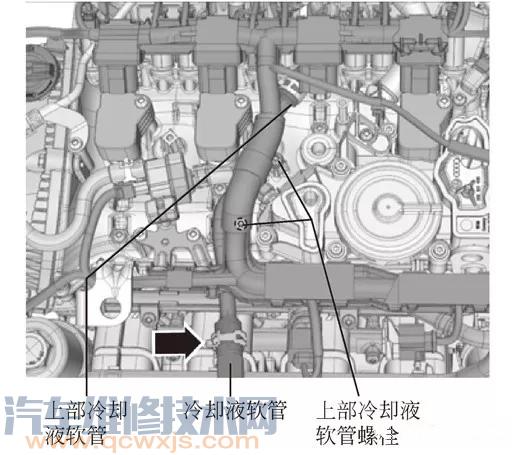

② 用直徑不超過25mm 的軟管夾夾緊冷卻液軟管，松開圖中箭頭所指的彈簧卡箍，拔出冷卻液軟管；擰出上部冷卻液管的兩顆螺栓，將上部冷卻液管向上抬起。

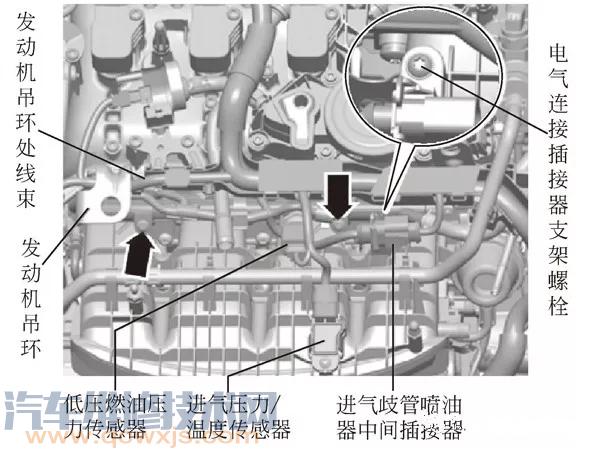

③ 分別拆下低壓燃油壓力傳感器、進氣管傳感器、進氣歧管噴油器中間的插接器以及發動機吊環處的電線束，擰出圖中箭頭所示燃油分配器螺栓，擰出圖中圓圈放大圖處所示的電氣連接插頭支架上的螺栓，小心地向上拔出燃油分配器和噴油器。

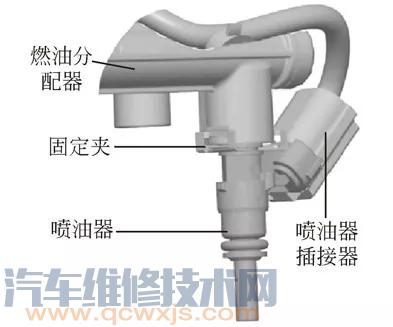

④ 斷開噴油器插接器，拔下固定夾可將噴油器從燃油分配器上拔出。
10從進氣歧管風門控制閥上拔出連接器和真空軟管。
11松開螺紋卡箍將左側增壓空軟件拆下。

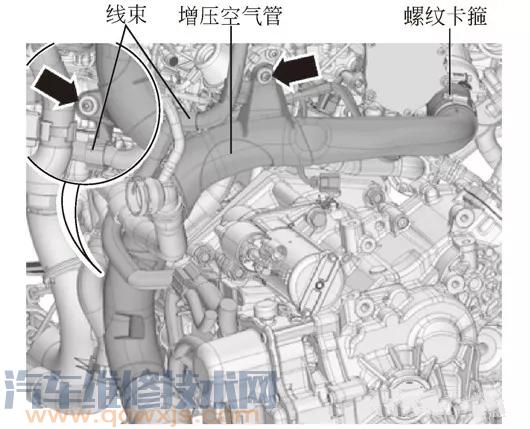

12將線束從固定卡上松開，然后置于一側;松開圖中所示的螺紋卡箍，拆下箭頭處的緊固螺栓，然后取下增壓空氣管。
① 拆下圖中箭頭所示的高壓管固定夾緊固螺栓。

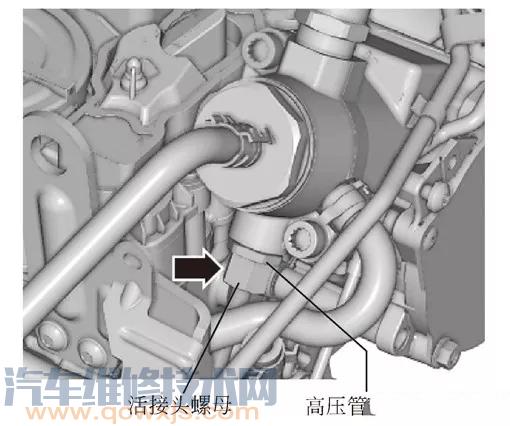

② 用扳手固定住高壓管連接件，然后拆下箭頭所示的活接頭螺母，從高壓油泵處斷開高壓管連接。
③ 用扳手擰下燃油分配管上的活接頭螺母，然后取下高壓管。
14依次拔出霍爾傳感器插接器、進氣管風門電位計插接器。

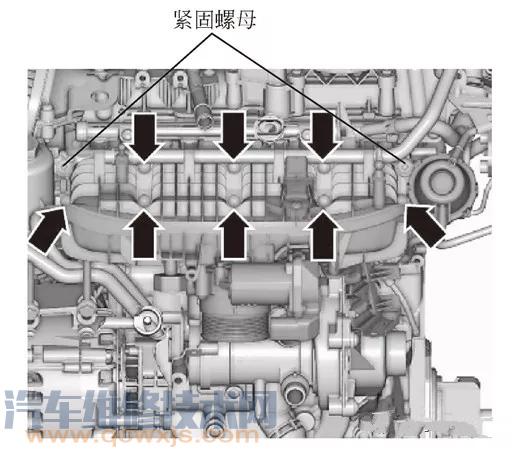

15旋松2顆緊固螺母，并取下，然后用星形套筒扳手擰下箭頭處的8顆緊固螺栓。
1拆卸發動機機蓋。
2分離蓄電池負極端子。
3拆卸空氣濾清器總成。
4擰下如下圖所示箭頭處的緊固螺栓，松開下部進氣道，并將其取下。
5將車輛舉升，拆下發動機底部隔音墊。
6松開如下圖所示的螺旋卡箍，將增壓空氣軟管從增壓空氣冷卻器上拔下。
7脫開冷卻液軟管固定夾；斷開增壓壓力傳感器插接器；拆下圖中所示箭頭處的兩顆固定螺栓；將空氣軟管上的固定夾松開，然后向下將空氣軟管從節氣門上拔下。
8 拔下節氣門體上的插接器，脫開線束固定卡子。
9斷開進氣歧管下方的電氣連接器，并按照下面的步驟拆卸低壓噴油器。
① 沿箭頭方向松開卡止裝置，將線束從支架上拔出，打開圖中所示的固定夾，脫開線束。
② 用直徑不超過25mm 的軟管夾夾緊冷卻液軟管，松開圖中箭頭所指的彈簧卡箍，拔出冷卻液軟管；擰出上部冷卻液管的兩顆螺栓，將上部冷卻液管向上抬起。
③ 分別拆下低壓燃油壓力傳感器、進氣管傳感器、進氣歧管噴油器中間的插接器以及發動機吊環處的電線束，擰出圖中箭頭所示燃油分配器螺栓，擰出圖中圓圈放大圖處所示的電氣連接插頭支架上的螺栓，小心地向上拔出燃油分配器和噴油器。
④ 斷開噴油器插接器，拔下固定夾可將噴油器從燃油分配器上拔出。
10從進氣歧管風門控制閥上拔出連接器和真空軟管。
11松開螺紋卡箍將左側增壓空軟件拆下。
12將線束從固定卡上松開，然后置于一側;松開圖中所示的螺紋卡箍，拆下箭頭處的緊固螺栓，然后取下增壓空氣管。
13拆卸高壓油管。
由于燃油管處于受壓狀態，松開管路前在接頭四周裹一層布，然后小心地旋松接頭點，釋放壓力。按照以下步驟拆卸高壓油管。
① 拆下圖中箭頭所示的高壓管固定夾緊固螺栓。
② 用扳手固定住高壓管連接件，然后拆下箭頭所示的活接頭螺母，從高壓油泵處斷開高壓管連接。
③ 用扳手擰下燃油分配管上的活接頭螺母，然后取下高壓管。
14依次拔出霍爾傳感器插接器、進氣管風門電位計插接器。
15旋松2顆緊固螺母，并取下，然后用星形套筒扳手擰下箭頭處的8顆緊固螺栓。
16輕輕晃動進氣歧管并將其從氣缸蓋上拔下，然后拆下如下圖所示箭頭處的支架螺釘，將進氣歧管從氣缸蓋上完全取下。最后用干凈的擦布密封進氣口。
