史上最全發動機內部各個零部件名稱構造分解圖（圖解）

05-14

發動機是汽車的心臟，可以說發動機是汽車最重要的零部件之一，發動機的組成構造非常復雜零部件多達上萬個之多，想必大家都想認識發動機內部個個零部件名稱，那么下面這些發動機整體結構分解圖、發動機各部件名稱圖解、汽車發動機裝配圖、發動機零部件名稱圖解、發動機的零件認識圖一定會讓你大飽眼福。

1.發動機氣缸體拆解零部件圖解

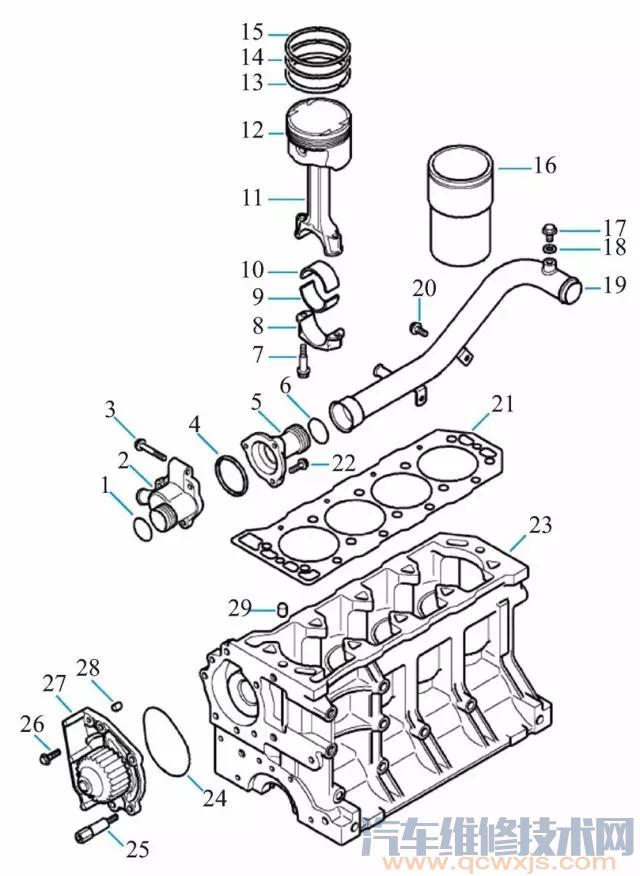

發動機氣缸體上的零部件及各零部件位置圖解

1—O 形圈（節溫器殼體到冷卻液泵）；2—節溫器殼體；3—螺栓（節溫器殼體到氣缸體）；4—節溫器密封；5—節溫器罩；

6—O 形圈（節溫器到冷卻液管）；7—連桿螺栓；8—連桿大頭軸瓦蓋；9—連桿大頭軸瓦（上）；10—連桿大頭軸瓦（下）；

11—連桿；12—活塞；13—油環；14—第二道氣環；15—第一道氣環；

16—氣缸套；17—排氣螺栓；18—冷卻液管排氣螺栓的密封墊圈；19—冷卻液管；20—螺釘（冷卻液管到氣缸體）；

21—氣缸蓋襯墊；22—螺栓（節溫器罩到節溫器殼）；23—氣缸體；24—O形圈（冷卻液泵到氣缸體）；25—螺栓（冷卻液泵到氣缸體）；

26—螺釘（冷卻液泵到氣缸體）；27—冷卻液泵； 28—定位銷（冷卻泵到氣缸體）；29—定位銷（氣缸體到氣缸蓋）

2.發動機曲軸、油底殼和油泵拆解零部件名稱圖解

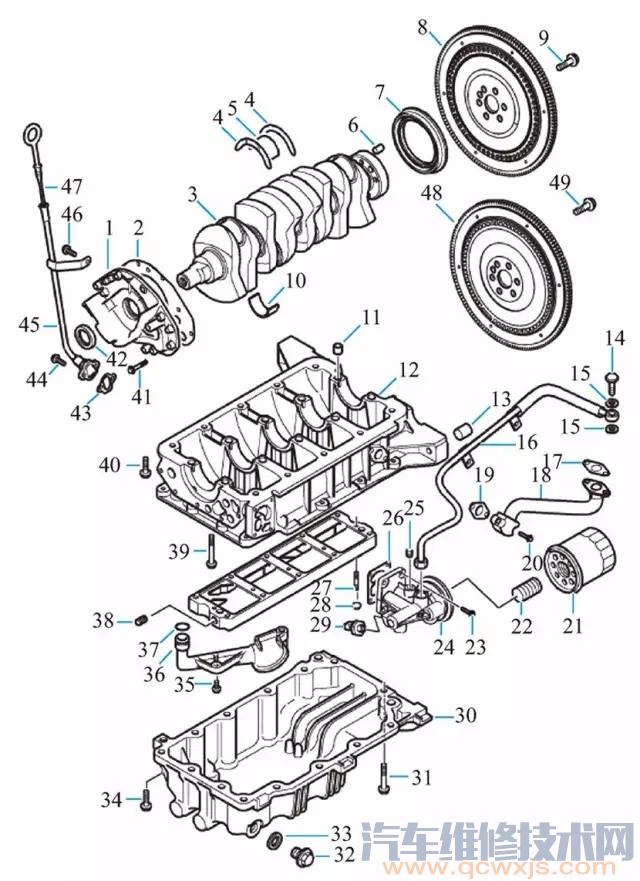

發動機下曲軸箱（氣缸體下部）上的零部件及各零部件位置名稱和圖片

1—機油泵總成；2—機油泵襯墊；3—曲軸；4—止推墊片（位于3 號主軸承上的2個）；5—主軸瓦（上部）（1號和5 號上是平的；2～4 號上是槽狀的）；6—定位銷；7—曲軸后油封；8—飛輪總成；9—螺栓（飛輪到曲軸）；10—主軸瓦（下部）；

11—定位銷（軸承座到氣缸體）；12—軸承座；13—定位銷（軸承座到變速器殼體）；14—螺栓（渦輪增壓器進油管到渦輪增壓器）；15—渦輪增壓器進油管與渦輪增壓器之間的墊圈；

16—渦輪增壓器進油管；17—渦輪增壓器回油管與渦輪增壓器之間的墊圈；18—渦輪增壓器回油管；19- 渦輪增壓器回油管墊圈；20—螺栓（渦輪增壓器回油管到氣缸體）；

21—機油濾清器；22—機油濾清器接頭；23—螺栓（機油濾清器安裝架到軸承座）；24—機油濾清器座；25—機油濾清器座的錐形塞；

26—機油濾清器座與軸承座之間的墊圈；27—螺栓（軸承座到機油槽軌）；28—螺母（軸承座到機油軌）；29—機油壓力開關；30—油底殼；

31—螺栓［油底殼到軸承座（長）］；32—油底殼放油螺塞；33—放油螺塞密封墊圈；34—螺栓［油底殼到軸承座（短）］；35—螺栓（機油機油集濾器到軸承座）；

36—機油集濾器；37—機油集濾器密封；38—機油軌中心螺塞；39—螺栓［軸承座到氣缸體（長）］；40—螺栓［軸承座到氣缸體（短）］；

41—螺栓（機油泵到氣缸體）；42—曲軸前油封；43—油標尺管到軸承座的墊圈；44—螺栓（油標尺管到軸承座）；45—油標尺管；

46—螺栓（油標尺管到氣缸體）；47—油標尺；48—變矩器驅動盤；49—螺栓（變矩器驅動盤到曲軸）

3.發動機氣缸蓋及相關拆解零部件名稱圖解

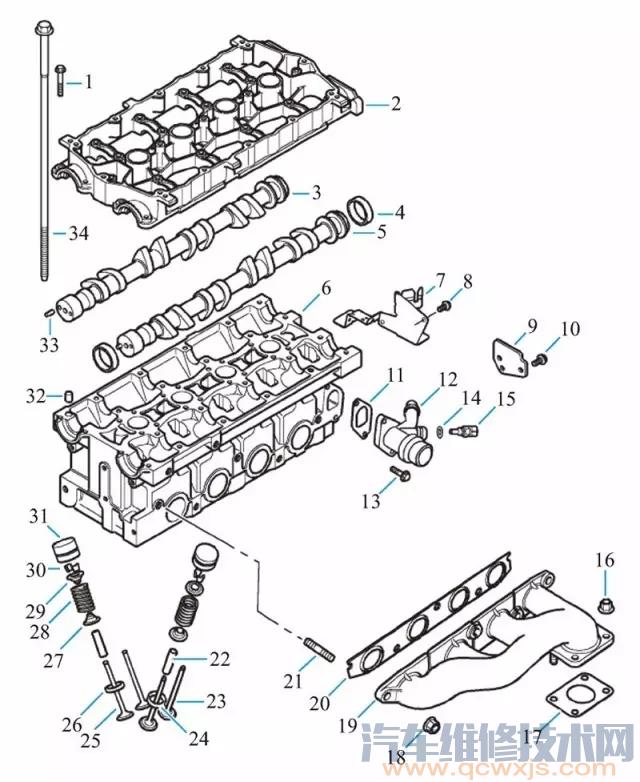

發動機氣缸蓋及相關拆解零部件位置圖解

1—螺栓（凸輪軸架到氣缸蓋）；2—凸輪軸架；3—進氣凸輪軸；4—凸輪軸油封；5—排氣凸輪軸；6—氣缸蓋；7—進氣凸輪軸罩板；8—螺栓（罩板到凸輪軸架）；9—排氣凸輪軸罩板；10—螺栓（罩板到凸輪軸架）；11—冷卻液出口彎管接頭墊圈；12—冷卻液出口彎管接頭；13—螺栓（冷卻液出口彎管接頭到氣缸蓋）；14—冷卻液溫度傳感器墊圈；15—冷卻液溫度傳感器；16—螺母（渦輪增壓器到排氣歧管）；17—渦輪增壓器到排氣歧管的襯墊；18—螺母（排氣歧管到氣缸蓋）；19—排氣歧管；20—排氣歧管和氣缸蓋之間的襯墊；21—螺栓（排氣歧管到氣缸蓋）；22—氣門導管；23—排氣門；24—嵌入式排氣門座；25—進氣門；26—嵌入式進氣門座；27—氣門桿油封；28—氣門彈簧；29—氣門彈簧座；30—氣門鎖夾；31—液壓挺柱；32—定位銷（氣缸蓋到凸輪軸架）；33—凸輪軸傳動銷；34—氣缸蓋螺栓

4.發動機凸輪軸（氣門室）罩蓋、火花塞蓋和進氣歧管及相關拆解零部件圖解

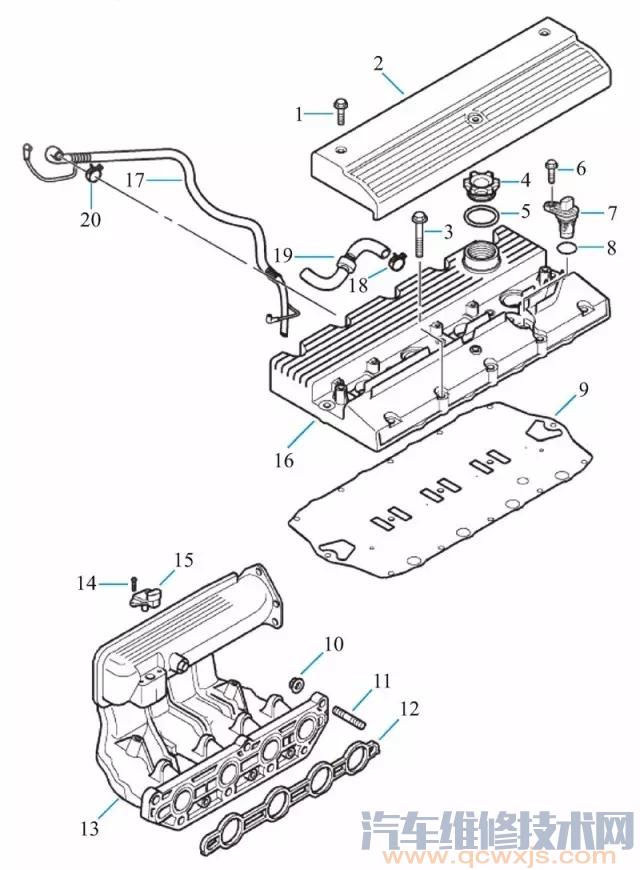

發動機凸輪軸（氣門室）罩蓋、火花塞蓋和進氣歧管及相關拆解零部件位置和名稱圖解

1—螺栓（火花塞蓋到凸輪軸罩）；2—火花塞蓋；3—螺栓座（凸輪軸蓋到凸輪軸架）；4—機油加油口蓋；5—機油加油口蓋密封圈；6—螺栓（凸輪軸位置傳感器到凸輪軸蓋）；7—凸輪軸位置傳感器；8—O 形圈（凸輪軸位置傳感器）；9—凸輪軸蓋到凸輪軸架的襯墊；10—螺母（進氣歧管到氣缸蓋）；11—螺栓（進氣歧管到氣缸蓋）；12—進氣歧管與氣缸蓋之間的襯墊；13—進氣歧管；14—螺栓（進氣溫度和絕對壓力傳感器到進氣歧管）；15—進氣溫度和絕對壓力傳感器；16—凸輪軸蓋總成；17—凸輪軸蓋到渦輪增壓器進氣軟管的全負荷通氣軟管；18—部分負荷通氣軟管到凸輪軸蓋的彈簧夾箍；19—凸輪軸蓋到進氣歧管通氣口的部分負荷通氣軟管；20—全負荷通氣軟管到凸輪軸罩的彈簧夾箍

5.發動機凸輪軸正時帶機構拆解零部件名稱圖解

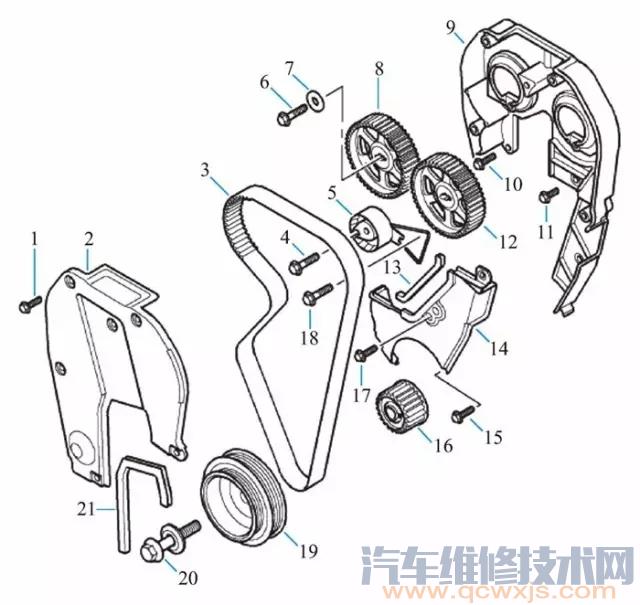

發動機凸輪軸正時帶機構拆解部件位置名稱圖解

1—螺釘（正時帶前上蓋到正時帶后上蓋）；2—正時帶前上蓋；3—正時帶；4—螺栓（正時帶張緊輪到氣缸蓋）；5—正時帶張緊輪；6—螺栓（凸輪軸帶輪至凸輪軸）；7—凸輪軸帶輪與凸輪軸之間的墊圈；8—進氣凸輪軸帶輪；9—正時帶后上蓋；10—螺釘［正時帶后上蓋到氣缸體（長）］；11—螺栓［正時帶后上蓋到氣缸體（短）］；12—排氣凸輪軸帶輪；13—正時帶前下蓋密封；14—正時帶前下蓋；15—螺釘（正時帶前下蓋到機油泵）；16—曲軸正時齒輪；17—螺釘（正時帶前下蓋到正時帶前上蓋）；18—螺栓（正時帶張緊輪限位拉線到氣缸蓋）；19—曲軸帶輪減振器；20—曲軸帶輪螺栓和墊圈；21—正時帶前上蓋密封

6.發動機排氣歧管及相關拆解零部件圖解

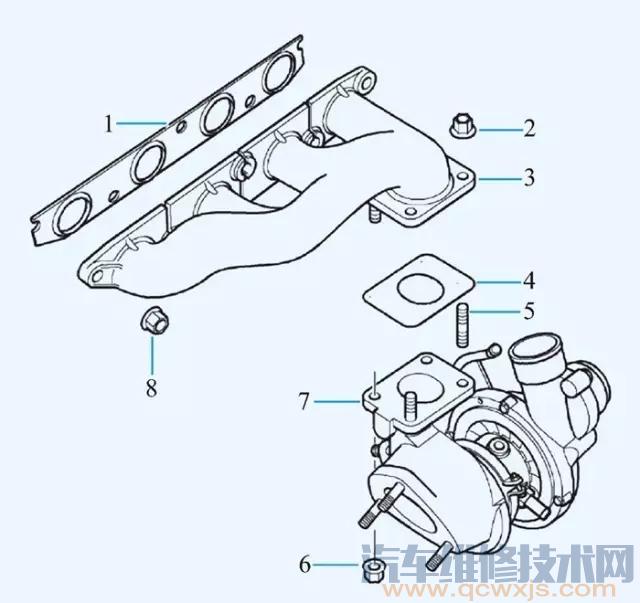

發動機排氣歧管及相關拆解零部件位置名稱圖解

1—排氣歧管到氣缸蓋襯墊；2—螺母（排氣歧管到渦輪增壓器）；3—排氣歧管；4—排氣歧管到渦輪增壓器襯墊；5—螺栓（渦輪增壓器到排氣歧管）；6—螺母（渦輪增壓器到排氣歧管）；7—渦輪增壓器；8—螺母（排氣歧管到氣缸蓋）

排氣歧管是不銹鋼制結構部件，4 個獨立的分支最后匯合到一個法蘭上。
加熱型氧傳感器裝在渦輪增壓器之后的前排氣管和排氣系統的前段上。

如圖中所示，排氣歧管法蘭用4個雙頭螺栓和螺母固定到渦輪增壓器進口法蘭上，并用金屬襯墊密封。排氣歧管用5 個雙頭螺栓和螺母固定到氣缸蓋上。波紋形金屬襯墊在排氣歧管和氣缸蓋之間起到密封作用。渦輪增壓器的出口法蘭和排氣系統的前排氣管法蘭相結合，用3個螺母固定并用金屬襯墊密封。

以上內容載自《汽車機修工入門全程圖解》
內容主要涉及汽車機修工入門基本知識，從進入機修車間開始到接觸汽車維修、了解車輛維修周期和過程等，重點講解汽車機修工必備的知識和技能，包括部件的拆裝、更換，以及借助儀器排除簡單故障等內容。
周曉飛主編，定價：39.00元當當、京東、亞馬遜均有銷售
