3.5 英寸彩色 TFT 組合儀表

1.POWER ：功率輸出模式

2. 短里程

3. 組合儀表顯示屏

4. 駕駛模式

5. 總里程

6. 車速表

7. 燃油表

8. 擋位顯示

9. 電量表

10.CHARGE ：能量回收模式

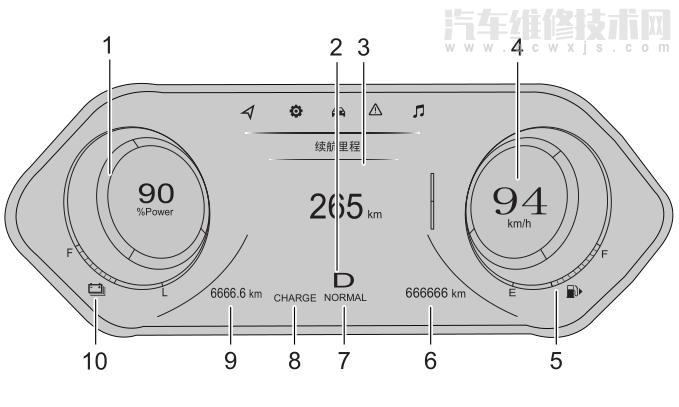

12.3 英寸液晶組合儀表（經典版）

1. 功率表

2. 擋位顯示

3. 組合儀表顯示屏

4. 車速表

5. 燃油表

6. 總里程

7. 駕駛模式

8. 車輛運行模式

9. 短里程

10. 電量表

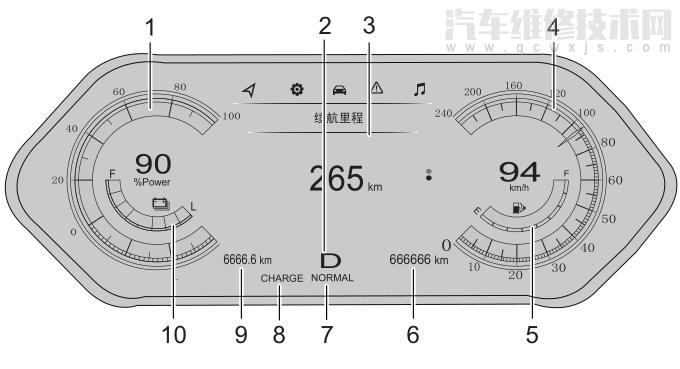

12.3 英寸液晶組合儀表（科技版）

1.功率表

2. 擋位顯示

3. 組合儀表顯示屏

4. 車速表

5. 燃油表

6. 總里程

7. 駕駛模式

8. 車輛運行模式

9. 短里程

10. 電量表

組合儀表顯示屏

顯示信息包括：行車信息、菜單設置信息、導航信息、報警信息。

若組合儀表顯示屏異常顯示時，為安全考慮應立即停車，并聯系廣汽傳祺特約店進行檢修。

燃油表

燃油表，指示車輛當前油箱中剩余燃油，共 4 大格（每 1 大格細分為8 小格），指示范圍 E ～ F，其中 E表示油箱空，F 表示油箱加滿，根據

油箱剩余燃油量來點亮相應的格數，未點亮格子為黑色。

僅第 1 格紅色格子點亮或者沒有格子點亮時，表示油箱中的油量不足，同時儀表點亮燃油低指示燈，文字提醒“燃油低”，提醒駕駛員燃油不足，請盡快加油。

動力電池電量表

電量表，指示車輛當前動力電池電量，共 10 格，其中 L 表示 0%，F表示 100%，根據電量多少點亮相應的格數，未點亮格子為灰色的底色。

當第 1 個至第 10 個格子全部點亮時，表示當前電池電量為 100%。

當儀表收到電池電量低時，電池指示燈變黃，并且彈出電池電量低。

擋位顯示信息

指示車輛當前擋位，顯示內容與車輛配置有關。

根據接收到的信號顯示P、R、N、D。

當出現故障時，擋位會閃爍顯示。

駕駛模式信息

根據接收到的信號顯示車輛當前使用的駕駛模式。

車輛運行模式

顯示動力電池當前的運行模式。

EV: 動力電池在電量充足，沒有整車采暖需求時，可執行純電行駛。

CHRG: 動力電池充電模式，可起動發動機對動力電池充電，在電量沒達到預充值前，發動機不會停機。

SAVE: 智能節省模式，高車速時電量更容易保持，低車速時優先 EV行駛。

短里程

顯示范圍 0km ～ 9999.9km。當短里程大于 9999.9km 后，短里程清零，然后繼續累加短里程。

短里程可通過組合儀表菜單設置中的里程小計進行清零。

總里程

顯示范圍 0km ～ 999999km。

車速表

車速表用于指示車輛當前車速，單位為 km/h。
