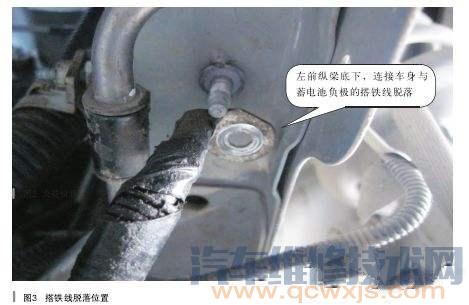

汽車上的電器系統絕大多數采用單線制，就利用不長的搭鐵線與汽車車架連接，作為系統的回路線，因此搭鐵及搭鐵線是
汽車電氣系統的重要組成部分。例如蓄電池的兩級分別引出正極線和負極線，正極線接在啟動機的電磁開關上，作為電源的火線；負極線連接于車架，作為蓄電池的搭鐵線。
為了減少振動，汽車各總成在車架上安裝時，通常墊有各類墊塊或墊片。由于橡膠導電不良，所以汽車安裝有多條搭鐵線。這就是說，在整個汽車電氣系統中，只有車身才是真正的搭鐵端，發動機、變速器等都要通過搭鐵線與車身連接起來，才能形成有效的回路。如果不注意搭鐵線的檢查和清潔，很容易引起電路搭鐵不良。
汽車線路搭鐵不良的故障表現
啟動困難
在汽車啟動系統電路中，若蓄電池負極搭鐵不 良，在搭鐵外形成很大的接觸電阻，導致啟動電流減 小，啟動機運轉無力，不能產生足夠的電磁
轉矩帶動 發動機曲軸旋轉，嚴電時導致電路不通而使啟動機 不能運轉。

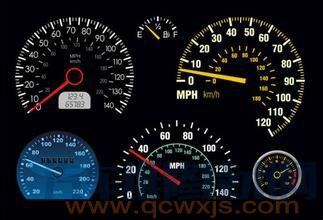

儀表指示反常
在電控發動機控制系統電路中，
水溫表傳感器 的搭鐵線接在發動機上，水溫表反映的數據實際上 是水溫表傳感器與蓄電池負極之間的電阻值，如果 發動機本身搭鐵不良就會造成水溫傳感器的電勢堆 積，感應出來的電阻值比較高，水溫表指示值就會出 現反常。其它儀表電路原理也是一樣。
故障時有時無
汽車在行駛過程中，若出現各儀表指針擺動幅 度加大，燈泡工作時亮?xí)r不亮，發電機、起動機、空調 等用電設備工作斷斷續續，故障時有時無，絕大多數 都是搭鐵不良而出現間歇性斷路，無法形成正常的 回路造成。
產生異常火花
有的汽車在松開離合器踏板時有電火花產生， 而且燃油表指針來回?cái)[動。這種現象說明發動機搭 鐵不良，造成車上儀表電路出現間歇性斷路，無法 形成正常的回路，電流便由離合器拉索流到離合器 踏板處，從而在該處形成電火花 3.5加速時車輛前后竄動
加速不良
汽車電動燃油泵出現搭鐵線接觸不良時，若處 在加速狀態時，發動機振動加大，燃油泵搭鐵線與機 體的連接處于不穩定的狀態，導致燃油泵的端電壓 降低，進而使燃油壓力下降。于是燃油泵出現工作 異常，最終導致車輛加速時前后竄動。
故陳出現在劇烈碰撞之后
汽車經過劇烈碰撞以后，往往弓丨起車架變形，或 者連接器松動。另一方面，許多汽車的
蓄電池安裝 在發動機旁或者座椅下面，與電控單元、電器插頭靠 得很近，一旦蓄電池的電解液溢出，很容易對周邊電 器設備及搭鐵點造成腐蝕。
汽車搭鐵故障診斷技巧
斷路故障診斷
斷路就是電流的通路受阻，不能形成電流回路C 平常所說的搭鐵不良故障，大多是指搭鐵線斷路故 障。根據維修中的情況，按電流的流通狀態可以分 為完全斷路和導通不良兩種狀況。
(1)完全斷路:
完全斷路包括導線斷開、連接 端子銹蝕、搭鐵線未與車身搭鐵等幾種情形。對于這 類故障，其搭鐵線失去作用，嚴重時可能導致電器不 能T作或較明顯的工作不良。在通常情況下都能通 過目視檢查發現故障。如果目視檢查不能發現故障， 可以進行電阻測量。
http://www.011315.cn
(2)導通不良：
主要有導線斷股、連接端子銹 蝕、連接端子松動、基體件導電不良等幾種情況，
檢查操作方法
（汽車維修技術網 原創 http://www.011315.cn/)
通常情況下可通過如下操作方法：
1)目測法:
啟動機運轉以后，用手摸一下蓄電 池的搭鐵線判斷溫度是否過高，觀察到搭鐵處若有 燒紅的現象，說明蓄電池的搭鐵線接觸不良。
2)試燈檢查：
在使用萬用表檢測電路尤其是 電源線和搭鐵線之后，最好用有負荷的
試燈加以驗 正，這樣可以避免“有電壓無電流”的電氣陷阱。
3)模擬振動法檢查:
對于懷疑的部位，可以在垂 直方向和水平方向輕輕
擺動搭鐵線，模擬汽車行駛時 的振動狀態，同時觀察相關部件的反應，檢查搭鐵線 是否有虛焊、松動、接觸不良或者導線斷裂等現象。
4)測量電壓降:
在電路處于通電狀態下，采用 萬用表測量搭鐵點的電壓降，其讀數應當盡可能低。 具體方法是：?jiǎn)?dòng)發動機，使用萬用表的直流電壓 檔，將紅表筆接觸發電機的輸出端，黑表筆接觸發動 機的機體，測出一個電壓值;然后，把黑表筆接觸車 架的金屬部分，再測出一個電壓值，正常情況下這兩 個值應該是一致的，若前者數值大后者數值小，其電 壓降是由發動機與車架之間搭鐵不良引起的。
短路(搭鐵)故陳診斷
(1)線路饋電端線路:
線路饋電端是指在
電動機、燈泡、電阻器等用電器至蓄電池的線路，線路饋電端短路通常是由于導線絕緣層損壞引起的。
造成導線絕緣層損壞的原因有:
在安裝某些車身零件時， 固定螺釘擰得太緊;安裝品質差，導線太松，絕緣層 內進入液體使其變質；絕緣層與發動機灼熱的零件 (如排氣歧管)靠得太近而被燒損，或被車身金屬的 利刃割破，或與車身部件間摩擦磨損等。
大多數損壞的部位較容易看見，但也并不是所 有的損壞部位都能直接看見，因?yàn)橛械膿p壞部位可 能隱藏在車門內或內飾嵌板后面。對于不易發現的 搭鐵故障可用萬用表進行電壓、電阻測量，可用檢測 燈和專用蜂鳴器來檢查。
檢查步驟
為了安全起見，在檢查前甚至可以用干電池來代替汽車上的12V蓄電池作為 電源，因?yàn)槌霈F(xiàn)搭鐵故障時通常要燒毀熔斷義，具體操作如下：
將萬用表選擇開關調到合適量程的電壓檔，將萬用表的紅表筆接到熔斷器的負荷端，黑表筆接到車身搭鐵部位，然后從熔斷器座開始沿著線束移動手指，扭捏、抖動、搖晃線束(手每次移動的距離大約為10~20cm)，當手觸到不正常搭鐵部位時，萬用表 的讀數會回到0位(或者接近于0位)。
若用檢測燈和專用蜂鳴器檢査電路，此時檢測燈亮，蜂鳴器發出蜂鳴聲。http://www.011315.cn
如果線束的安裝較隱蔽，用上述方法不能對短 路部位確立時，則必須拆下其飾件進行檢查。
很多汽車維修資料中都有汽車布線圖。可先用短路檢測器進行檢查，它至少可以幫助確立短路位置是否在 壁板的后面等。
對處于壁板后面的線束，只要認真 地檢查，就可用短路檢測器找到與線束短路非常接 近的部位，從而可避免為了接近導線而拆掉所有部位的壁板。
(2)線路搭鐵端短路:
線路搭鐵端即用電器之后的線路，線路搭鐵端出現短路故障的診斷比較麻煩。因?yàn)楹芏嘤秒娖鞫荚诖铊F端用開關控制，如果 短路點是在手動開關或其它控制開關之前，甚至是 開關本身短路，駕駛員將不能斷開用電器。用電器 不能斷開時，一般應從用電器開始進行診斷。先斷 開用電器的搭鐵線路，如果線路斷路，說明問題出在 線路搭鐵端。然后可對照電路圖沿著電路一次檢查 一個連接點，對于在搭鐵的一端開關，可以用電阻表 或電池檢測燈等檢查其是否短路，如果開關在斷開 位置電路仍然是導通的，則說明幵關短路，應予以更換。
在實際維修中，為了節約時間，特殊情況下可 采用跨接布線法，即在可以確定哪根導線出了故障 時，將這根導線兩端斷開，在兩個相應端頭間接一根 新導線，將其敷設在配線的外面。但要注意，敷設的 線路必須是在無保護的條件下能夠避免損壞，這樣 做只是繞過了故障部位，而不是維修了這個部位。例 如，車身螺釘穿透了配線，而且仍然在原來的位置 上，很有可能其它線路也被損壞，不久就可能引起故障，所以必須根據情況決定是否進行更徹底的修理
檢測電路搭鐵不良步驟
01 起動機運轉后，若蓄電池的搭鐵線溫度過高，搭鐵處甚至有繞紅的現象，說明蓄電池的搭鐵線接觸不良。
02 在不帶電的情況下
測量搭鐵點的電阻值，即用萬用表的一表筆可靠地連搭鐵線，另一表筆與車身金屬部分相連，測量其間的電阻，若存在電阻，說明搭鐵不良。
03 采用模擬振動法檢查。對于懷疑的部位，可以在
垂直方向和水平方向輕輕晃動搭鐵線，模擬汽車行駛時的振動狀態，同時觀察相關部件的反應，判斷搭鐵是否有虛焊、松動、接觸不良或者導線斷裂等現象。如果晃動某一搭鐵線時故障再現或者故障消失，說明搭鐵不良的地方就在此處。
04 在電路處于通電的狀態下，采用萬用表測量搭鐵點的電壓降，其讀數應盡可能低（接近 0）。具體方法是啟動發動機，使用萬用表的直流電壓擋，將紅表筆接觸發電機的輸出端，黑表筆接觸發動機的
機體，測出一個電壓值；然后將紅表筆接觸發電機的輸出端，黑表筆接觸
車架的金屬部分，再測出一個電壓值。在正常情況下，這兩個電壓值應該是一致的。若前者數值大，后者數值小，相差 0.5V 以上，說明存在 0.5V 以上的電壓降，它是由
發動機機體與車架之間搭鐵不良引起的。
http://www.011315.cn
檢測某點的搭鐵情況時，應測量該點對電源正極的電壓，盡量不要測量該點對電源負極的電阻，這是因?yàn)槿f(wàn)用表本身具有一定的內阻，測量出的電阻值誤差較大。
故障維修總結
汽車電路搭鐵故障是一個比較麻煩的問題，它的特點是隱蔽性較強，故障不易查找，只有在維修中積累經驗，參照有關的電路圖去認真仔細地查找才 能順利解決問題。由于電路導線較長，不能從頭一段一段地沿著線路找，這樣效率太低，根據線路布線特點，找出最有可能的斷點或短點先檢查，這樣往往能事半功倍。
