大眾車電路圖識讀方法

08-06

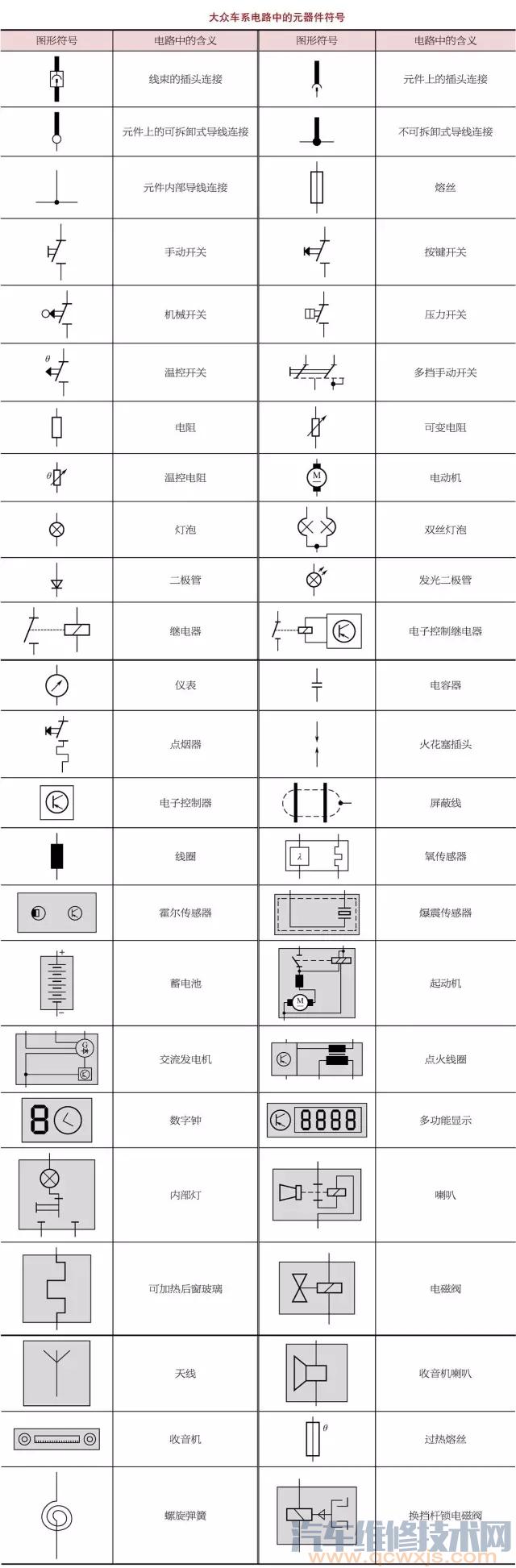

為使大眾汽車電路圖表現明了，使用不同的符號代表不同的元器件，還使用不同的數字和字母組合來代表配電盤上的每個接腳，如Z2、Y13，并且在每根導線上都標注有線徑和線色。電路圖中的導線為經線、緯線連接，使用地址碼表示連接位置。

1. 大眾汽車電路圖特點

大眾汽車電路圖的組成▼

大眾汽車電路圖分為外線部分、內部連接部分、元器件部分、繼電器/ 熔斷器及其連接部分。

外線部分用粗實線在電路圖中畫出，集中在電路圖的中間部分，每條線上都有導線的顏色及線徑的標注。線段都有接線柱號或插口號表示其連接關系。

內部連接部分在圖上以細線畫出。這部分連接是存在的，但線路是不可見的。標示線路只是為了說明這種連接關系。同時，使電路圖更加容易被理解。

電氣元件在電路圖中是主體，用框圖輔以相應的標號表示。每一個元件都有一個代號，如A表示蓄電池、V7表示散熱器風扇等。電氣元件的接線點都用標號標出，標號在元件上可以找到。例如，起動機B，有兩個接點，一個標號30，一個標號50。

繼電器/熔斷器及其連接部分，在圖的上部用灰色表示，灰色區域內部水平線為電源正極導線，有30、15、X等。反映的內容有繼電器位置號、繼電器名稱、中央配電盒上插接件符號、中央配電盒上連接件符號、熔斷器座標號及熔斷器容量等。

所有電路縱向排列，相互不交叉▼

大眾車系汽車電路圖采用了斷線代號法來處理線路復雜交錯的問題。例如，假設某一條線路的上半段在電路序號為52的位置上，下半段電路在電路接續號為122的位置上。這時，在上半段電路的終止處畫一個標有122的小方格，在下半段電路的開始處也有一小方格，內標有52，通過52和122就可以將上、下半段電路連在一起了，這里以大眾新捷達2016 款1.6L發動機控制系統為例介紹電路中地址碼與電路續接號的連接關系，如下圖所示。

大眾車系地址碼與電路續接號關系對照

整個電路以中央配電盒為中心▼

大眾車系汽車電路圖在表示線路走向的同時，還表達了線路的結構情況。中央配電盒的正向插有各種繼電器和熔斷器。

節點標記具有固定含義▼

在大眾車系汽車電路圖中經常遇到節點標記的數字及字母，它們都具有固定的含義。如數字30代表的是來自蓄電池正極的供電線；數字31代表接地線；數字15代表來自點火開關的點火供電線；數字50代表點火開關在啟動擋時的啟動供電線；X代表受控的大容量用電設備供電線（來自卸荷繼電器的供電線）等。無論這些標記出現在電路的什么地方，相同的標記都代表相同的節點，具有相同的功能。大眾車系節點標記及端子代號詳解如下表。
