1)外線部分

在圖上以粗實線畫出，集中在圖的中間部分。每條線上都有導線的顏色、導線的截面積的標注（原廠圖）。線端都有接線柱號或插口號表示其連接關系。

2)內部連接部分

內部連接部分在圖上以細線畫出。這部分連接是存在的，但線路是不存在的。這種標示線路是為了說明連接關系。同時，使電路圖更加容易理解。

3)電氣元件部分

電氣元件在圖中用框圖輔以相應的標號表示。每一個元件都有一個代號。電氣元件的接線點都用標號標出，標號在元件上可以找到。上圖左上方燃油泵繼電器J17四個接點的標號為1、2、3、5。

4)繼電器、熔絲及其連接件部分

圖中還有繼電器標號、繼電器盤上插接件和連接件符號、熔絲座標號及熔絲容量等。熔絲容量用不同的顏色加以區別。車上的大部分繼電器和熔絲都安裝在保險絲／繼電器盒內。幾乎全部主線束均從繼電器盤背面插接后通往各個用電器。

5)電路連接序號

圖中最下方的數字是電路連接序號，這一標號只是制圖和識圖的標記號，數字的大小沒有實際的物理意義，它的作用一是可順序表達整個車的全部電路內容，便于表示每一部分的相對獨立及相互聯系；一是便于反映在一部分電路圖中難以表達的接線部分

看懂大眾汽車電路圖符號含義

1—三角箭頭：表示下接下一頁電路圖。

2—保險絲代號： 圖中S5表示該保險絲位于保險絲座第5號位，1 0A。

3—繼電器板上的插頭連接代號：表示多針或單針插頭連接和導線的位置，例如D13表示多針插頭連接，D位置觸點13。

4—接線端子代號：表示電器元件上接線端子數／多針插頭連接觸點號碼。

5—元件代號：在電路圖下方可以查到元件的名稱（如N33) 。

6—插頭連接：例如T8a/6表示8針a插頭觸點6。

7—導線的顏色和截面積:

例如棕／紅，2.5平方毫米

8—指示導線的去向：

框內的數字指示導線連接到哪個接點編號。

9—繼電器位置編號：

表示繼電器板上的繼電器位置編號。

10—繼電器板上的繼電器或控制器接線代號：

該代號表示繼電器多針插頭的各個觸點。例如：2/30表示：2為繼電器板上2號位插口的觸點2，30二繼電器／控制器上的觸點30。

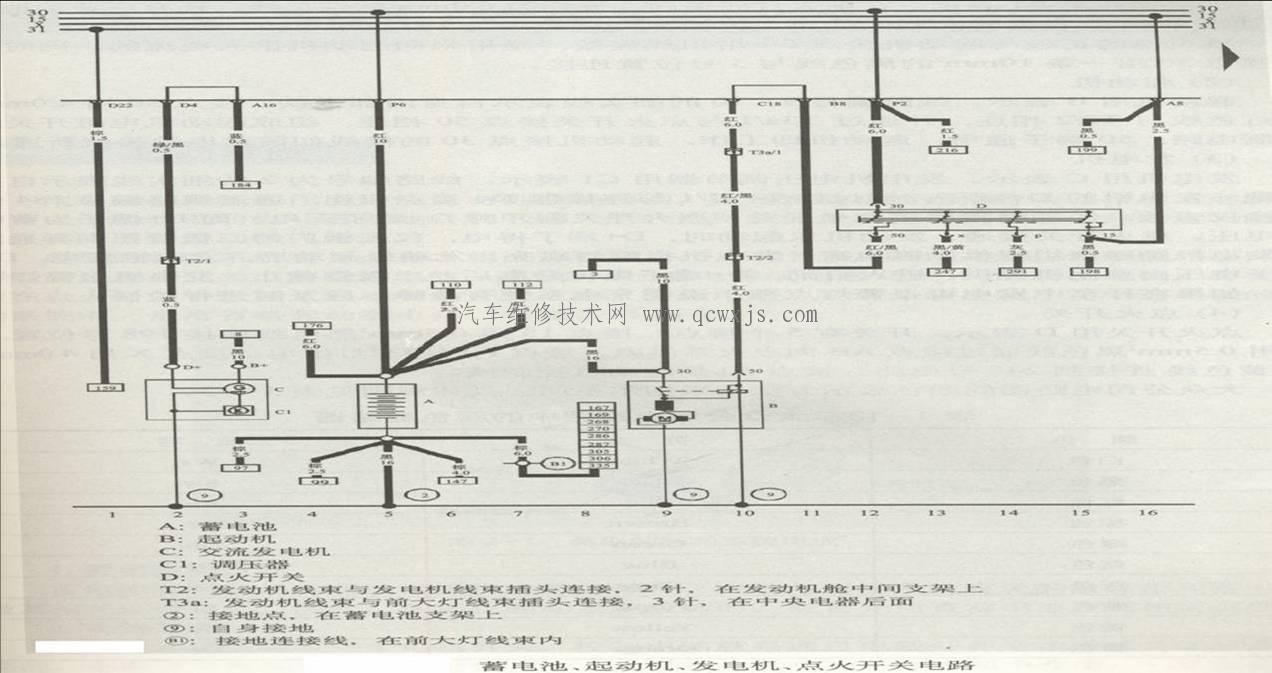

大眾車型線路分析

(1)蓄電池

蓄電池在電路中用A表示，負極搭鐵，接地點②表示在蓄電池支架上，⑨表示自身接地。從蓄電池負極至車身的這條搭鐵線較粗，截面積為16.0mm2.蓄電池的另一條接地線用B1表示，在前大燈線束內，導線為6.0mm2的棕色線。還有三條接地線分別是4.0 mm'2和2.5mm2的棕色線，并分別與線路編號147、99和97號位置相連。

蓄電池的正極與起動機接點30用粗線連接，是用來向起動機供大電流的。同時通過接點30用一條1Omm2的黑色線與3號位置連接。

(2)起動機

起動機用B表示.線路編號9. 10的細實線表示自身內部搭鐵.接點50用4.0mm2的紅色線與T2/2相連，并通過T3a/1與點火開關接點50相連，組成起動機電磁開關的控制電路，50端子通電，起動機即工作.起動機接點30的接線如前蓄電池接線所述。

(3)發電機

發電機用C表示。發電機電壓調節器用Cl表示。線路編號為2的細實線表示自身接地。發電機的D+端子，通過接頭T2/1與連接器D4接點相連，通過線路編號184位置接儀表板，經二極管后接點火開關。點火開關斷開時D+端子無電，而B+端子為蓄電池電壓。點火開關接通、發動機未起動時，D+端子得電，儀表板內的二極管正向?qū)ǎ虬l(fā)電機勵磁繞組提供勵磁電流，發電機報警燈點亮。發動機起動后，發電機發電，D+端子電壓由發電機提供，進人自勵，D十端子電位升高后，二極管截止，發電機報警燈熄滅。如果在行車中發電機報警燈點亮，說明充電系統有故障，應及時進行檢修。

(4)點火開關

點火開關用D表示.開關有5個接點.接點15用0.5mm2黑色線連接198號位置，并用0.5mm2黑色線通過接點AB向點火系供電.接點P向停車燈供電.接點X用4.0mm2黑／黃色線連接到247號電路.接點星5n是起動機控制線。

小結

學習看汽車電路圖，先從比較熟悉的車型入手，由簡到繁、整理歸納、逐步深入，以至觸類旁通。再按照一般電路圖的讀圖要領，弄清了電路圖的特點，讀懂電路圖就不難了。
