汽車電路圖定義：利用各種符號和線條構成的圖形。
汽車電路圖常見的表達方式有線路圖、原理圖和線束圖三種。

汽車線路圖定義

是指用圖表的方式用來表達某一種事務的進程狀態。在這里，事務的進程之所以使用線路來表示，那是因為，線路圖中蘊含的最終點也就是事務完成的目標點。

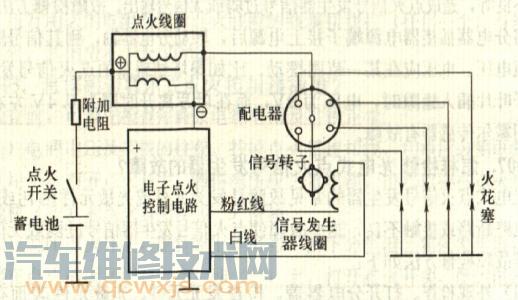

汽車線路圖如圖

（汽車維修技術網 原創 http://www.011315.cn/)

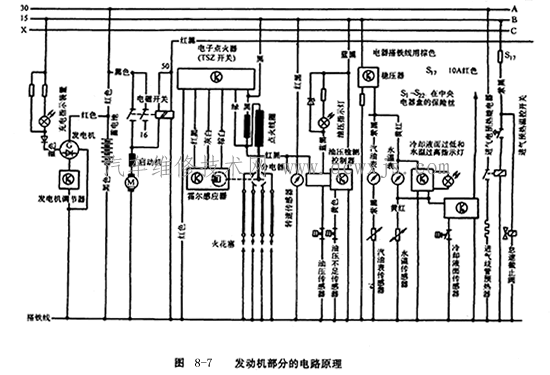

汽車原理圖定義

顧名思義就是表示汽車電路板上各器件之間連接原理的圖表。

汽車空調原理圖

汽車線束圖定義

是表示汽車電路的線束走向的圖表。

汽車線束圖

汽車電路的組成：
（1）電源電路：

由蓄電池、發電機及電壓調節器和工作情況顯示裝置等組成，其主要任務是對全車所有用電設備供電并維持供電電壓穩定。

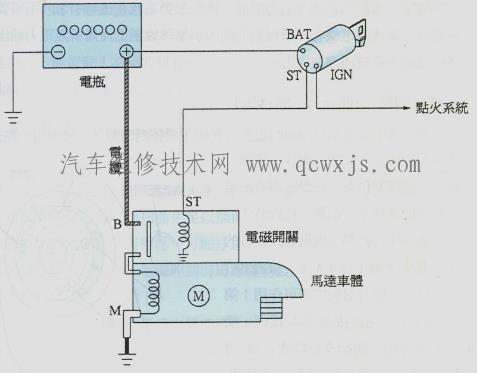

（2）起動電路：

由起動機、起動繼電器、起動開關及起動保護裝置等組成，其主其要任務是將發動機由靜止狀態轉變為自行運轉狀態。

（3）點火電路

由分電器、電子點火控制器、點火線圈、火花塞及點火開關等組成，其主要任務是控制并產生足以擊穿火花塞電極間隙的電壓，同時按發動機工作順序將高壓電送至各缸火花塞。

（4）空調控制電路

由空調壓縮機電磁離合器、空調控制器、控制開關及風機控制電路等組成，其主要任務是根據環境溫度和空氣質量控制調節車內的溫度和空氣質量，以滿足乘員舒適度的要求。
（5）儀表電路

由儀表、指示表、傳感器、各種報警器及控制器等組成，其主要任務是控制各種儀表顯示信息參數及報警。
（6）照明與信號電路 由前照燈、霧燈、示廓燈、轉向燈、制動燈、倒車燈等及其控制繼電器和開關組成，其主要任務是控制各種照明燈的啟閉及各種信號 的輸出。

（7）輔助電器電路

由各種輔助電器及其控制繼電器和開關等組成，其主要任務是根據需要控制各種輔助電器的工作時機和工作過程。

（8）電子控制系統電路

由電子控制器ECU根據車輛上所裝用的電控系統內容不同采用不同的控制方式完成控制功能。

汽車電路的控制開關

（1）電源開關
作用：用于切斷蓄電池與外電路的連接，以防止車輛停駛過程中蓄電池經外電路漏電。 類型：閘刀式、電磁式。
（2）點火開關
作用：控制點火電路、儀表電路、發電機勵磁電路、起動電路及些輔助電器電路等。
（3）燈光開關
作用：Ⅰ檔接通示廓燈、尾燈、儀表照明燈等；Ⅱ檔接通前照燈、尾燈、儀表照明燈等。
類型：推拉式、旋轉式、組合式
（4）組合開關； 由兩種及兩種以上的開關組合在一起，可使操縱更加方便。

汽車電路的線路保護裝置

作用：當線路因負荷超載、短路故障而電流過大時，保護裝置自動斷開電源電路，以防止線路或用電設備燒壞。
類型：熔斷器、易熔線、斷路器
（1）熔斷器；

串聯在其所保護的電路中。當通過熔絲的電流超過其規定值時，熔絲發熱熔斷，從而保護了線路用電設備不被燒壞。
（2）易熔線；

易熔線比熔絲粗一些，被保護的線路其工作電流往往較大，通常連接在電源線路和通過電流較大的線路上。
（3）斷路器；

斷路器起保護作用的，主要元件是雙金屬片和觸點，有自恢復式和按壓恢復式兩種。

以上是汽車維修技術網 整理的一些汽車電路圖識讀基礎謝謝參考
