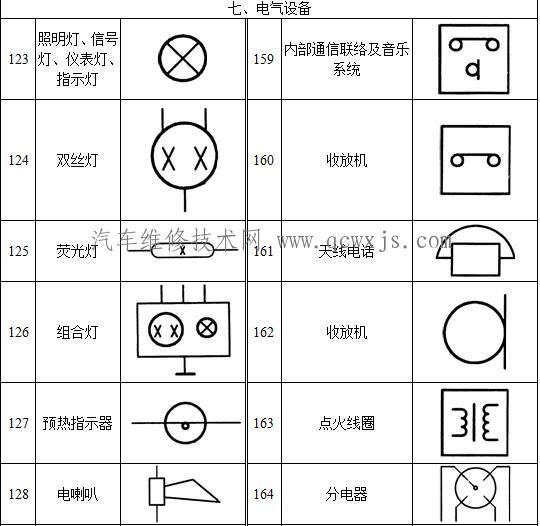

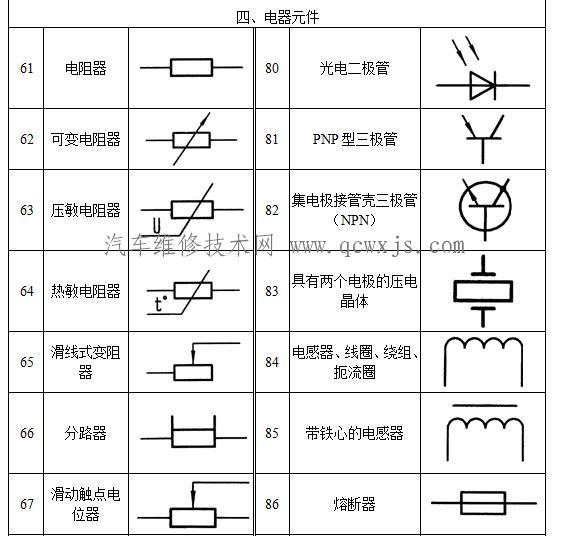

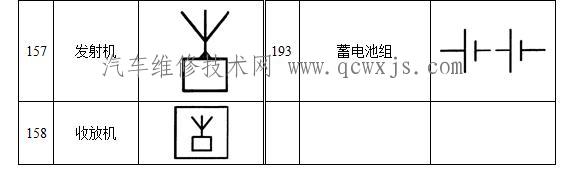

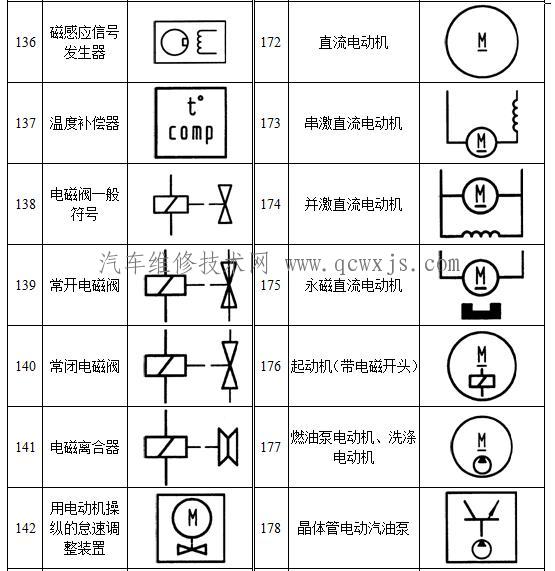

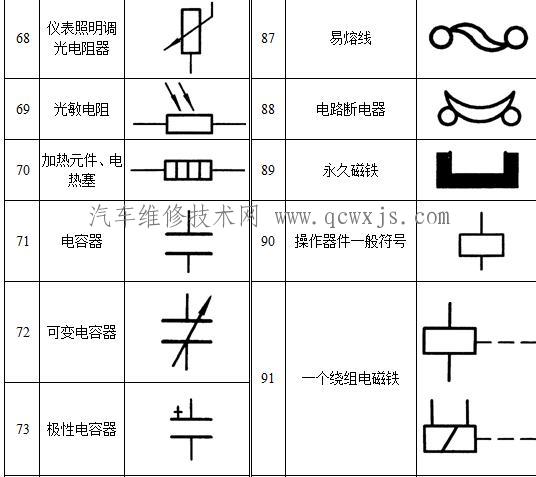

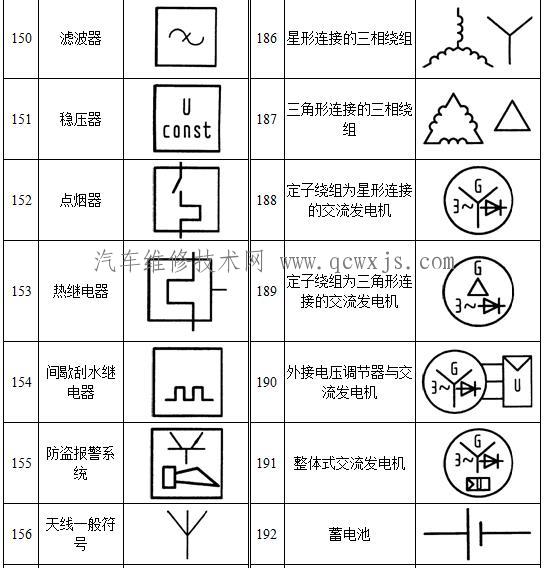

要看懂汽車電路圖首先要知道汽車電路圖圖形符號表示的含義，下面是一些比較全面的汽車電路圖圖形符號，希望大家有用得到的地方。

（點擊圖片可以查看汽車電路圖圖形符號大圖）

圖片太長 下面是各個部分的截圖
