用萬用表檢測電控單元ECU注意事項
08-09

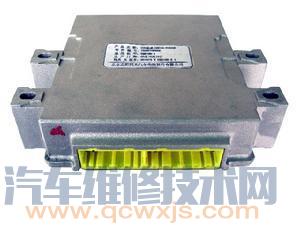

在汽車電腦的維修中，判斷電控單元ECU是否有故障，可利用萬用表檢測ECU的電源電路是否正常；利用萬用表檢測ECU端子電壓和端子間電阻，與標準值比較，判斷ECU是否正常。 下面我們來看一下用萬用表檢測電控單元注意事項。
萬用表檢測電控單元注意事項
① 在檢測之前，應先檢查汽車電控系統及其有關電氣系統的熔斷器、線束插頭是否良好。在點火開關處于接通位置時，蓄電池電壓應不低于11V，過低的蓄電池電壓會影響測量結果。
② 必須使用高阻抗的萬用表（阻抗應大于10MΩ/V），低阻抗的萬用表會損壞ECU。最好使用汽車專用萬用表進行檢測。如下圖所示，必須在ECU和線束插接器處于連接的狀態下測量ECU各端子的電壓，并且萬用表的測試筆應從線束插頭的導線一側插入進行測量ECU各端子的電壓，如刺破導線的絕緣外皮可能導致電路接觸不良或間歇性故障。
③ 不可在未拔下ECU的線束插接器的狀態下，直接測量ECU的各端子電阻，否則會損壞ECU。若要拔下ECU的線束插接器測量各控制線路，則應先拆下蓄電池負極搭鐵線。不可在蓄電池連接完好的狀態下拔下ECU的線束插接器，否則可能損壞ECU。
④ 在檢測時，應先將ECU連同線束一同拆下，在線束插接器處于連接的狀態下，分別在點火開關關閉、接通及發動機運轉狀態下測量ECU各端子與搭鐵端子之間的電壓。也可以拔下ECU線束插接器，測量各控制線路的電阻，從而確定控制線路是否正常。
⑤ 如下圖所示，連接ECU線束插頭時，將撥桿推到底，以便可靠的鎖緊。
萬用表檢測電控單元注意事項
① 在檢測之前，應先檢查汽車電控系統及其有關電氣系統的熔斷器、線束插頭是否良好。在點火開關處于接通位置時，蓄電池電壓應不低于11V，過低的蓄電池電壓會影響測量結果。
② 必須使用高阻抗的萬用表（阻抗應大于10MΩ/V），低阻抗的萬用表會損壞ECU。最好使用汽車專用萬用表進行檢測。如下圖所示，必須在ECU和線束插接器處于連接的狀態下測量ECU各端子的電壓，并且萬用表的測試筆應從線束插頭的導線一側插入進行測量ECU各端子的電壓，如刺破導線的絕緣外皮可能導致電路接觸不良或間歇性故障。
③ 不可在未拔下ECU的線束插接器的狀態下，直接測量ECU的各端子電阻，否則會損壞ECU。若要拔下ECU的線束插接器測量各控制線路，則應先拆下蓄電池負極搭鐵線。不可在蓄電池連接完好的狀態下拔下ECU的線束插接器，否則可能損壞ECU。
④ 在檢測時，應先將ECU連同線束一同拆下，在線束插接器處于連接的狀態下，分別在點火開關關閉、接通及發動機運轉狀態下測量ECU各端子與搭鐵端子之間的電壓。也可以拔下ECU線束插接器，測量各控制線路的電阻，從而確定控制線路是否正常。
⑤ 如下圖所示，連接ECU線束插頭時，將撥桿推到底，以便可靠的鎖緊。
從ECU上連接或斷開針狀端子時，小心不要損壞針狀端子（下圖）。要確認ECU上的針狀端子沒有彎曲或斷裂。
如下圖所示，使用電路測試儀測量ECU信號時，絕對不要使測試筆搭接，表筆的意外搭接將會導致短路，損壞ECM內功率晶體管。
