電控單元（ECU）的檢測方法與步驟（外部電路檢測）

11-16

電控單元的外部電路檢測方法與步驟

對于電控單元，有的安裝在駕駛室內，有的安裝在發動機室中。在斷定相關傳感器、執行器、線束、插接器及其他系統零部件功能正常的情況下，出現以下情況就是電控單元有故障：系統無法與外界通信；防盜鎖死；無法接收傳感器信號等。主要原因是發電機調節器故障，輸出電壓過高，造成電控單元損壞或電控單元內部驅動器損壞，使驅動執行機構不工作等。

（1）用萬用表檢測電控單元端子的電壓和電阻時的注意事項

①在檢測前，應先檢查汽車電控單元系統及其他電氣系統的熔斷器、熔絲及有關的線束插頭是否良好。在點火開關處于開啟位置時蓄電池電壓應不低于11V，過低的蓄電池電壓會影響測量結果。

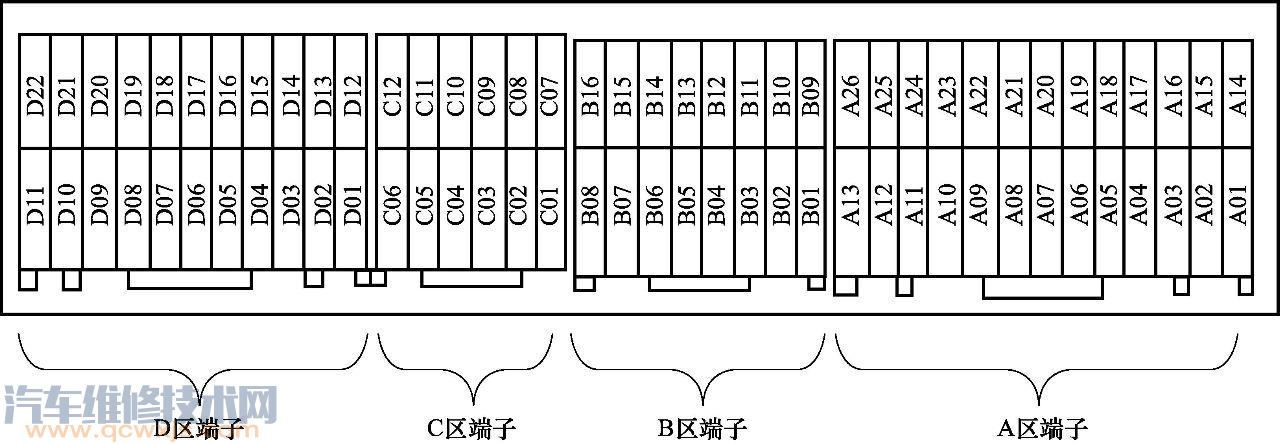

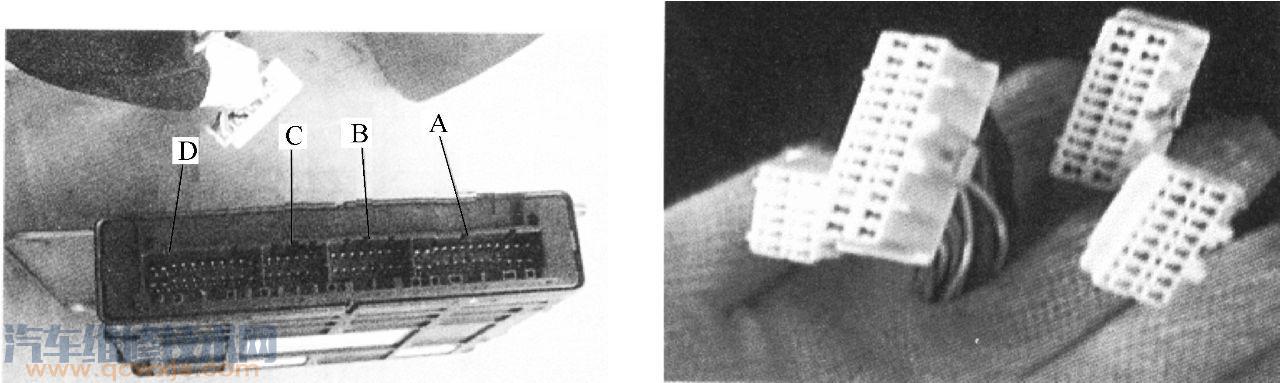

②必須使用高阻抗的萬用表（阻抗應大于10M2N），低阻抗的萬用表會損壞電控單元。最好使用汽車專用萬用表進行檢測。如圖1-6和圖1-7所示，必須在電控單元和線束插接器處于連接的狀態下測量電控單元各端子的電壓，并且萬用表的測試筆應從線束插頭的導線側插入測量電控單元各端子的電壓，如刺破導線的絕緣外皮可能導致電路接觸不良或間歇性故障。

③不可在未拔下電控單元的線束與插接器的狀態下，直接測量電控單元各端子的電阻，否則會損壞電控單元。若要拔下電控單元的線束插接器測量各控制線路，則應先拆下蓄電池負極搭鐵線。不可在蓄電池連接完好的狀態下拔下電控單元的線束插接器，否則可能損壞電控單元。

④在檢測時，應先將電控單元連同線束一同拆下，在線束插接器處于連接的狀態下，分別在點火開關關閉、開啟及發動機運轉狀態下測量電控單元各端子與搭鐵端子之間的電壓。也可以拔下電控單元線束插接器，測量各控制線路的電阻，從而確定控制線路是否正常。

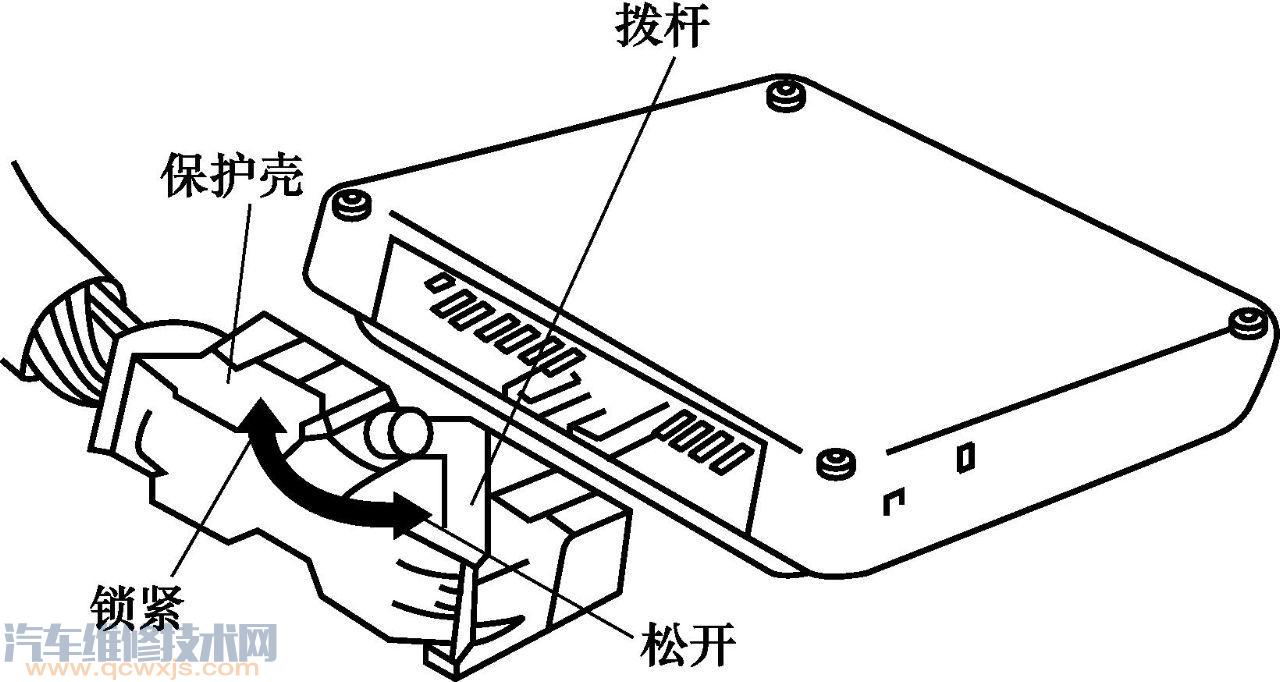

⑤連接電控單元線束插頭時，將撥桿推到底，以便可靠地鎖緊；在從電控單元上連接或斷開針狀端口時，小心不要損壞針狀端口，要確認電控單元上的針狀端口沒有彎曲或斷裂。使用電路測試儀測量電控單元信號時，絕對不要使測試筆搭接，測試筆的意外搭接將會導致短路，損壞電控單元內的功率晶體管。

（2）電控單元端子電壓和端子間電阻的測量方法與步驟
①電控單元端子電壓的測量方法與步驟a.用萬用表檢測蓄電池的電壓，應大于或等于11V，否則充電后再測量。
b.從汽車上拆下電控單元，但保持線束插接器與電控單元處于連接狀態（即不拔下線束）。
c.將點火開關置于ON位置。
d.將萬用表置于電壓擋。
e.依次將萬用表測試筆從線束插頭的導線一側插入，測量電控單元各端子與搭鐵端子之間的電壓。
f.記錄各端子與搭鐵端子間的電壓值，并與標準檢測數據相比較，若測得的電壓與標準值不符，則說明電控單元或控制線路有故障。
②電控單元端子間電阻的測量方法與步驟a.從汽車上拆下電控單元。
b.，拔下導線插接器。
