晶振布局時應該注意哪些問題
2022-11-16 21:47:39
PCB設計要點：
(1)、在PCB設計是，晶振的外殼必須接地，可以防止晶振的向往輻射，也可以屏蔽外來的干擾。
(2)、晶振下面要鋪地，可以防止干擾其他層。因?yàn)?#26377;些人在布多層板的時候，頂層和底層不鋪地，但是建議晶振所在那一塊鋪上地。
(3)、晶振底下不要布線，周?chē)?mm的范圍內不要布線和其他元器件(有的書是建議300mil范圍內，大家可以參考)，主要是防止晶振干擾其他布線和器件。
(4)、晶振不要布在板子的邊緣，因?yàn)闉榱税踩紤]，板卡的地和金屬外殼或者機械結構常常是連在一起的，這個地我們暫且叫做參考接地板，如果晶振布在板卡的邊緣，晶振與參考接地板會形成電場分布，而板卡的邊緣常常是有很多線纜，當線纜穿過晶振和參考接地板的電場是，線纜被干擾了。而晶振布在離邊緣遠的地方，晶振與參考接地板的電場分布被PCB板的GND分割了，分布到參考接地板電場大大減小了。
(5)、當然時鐘線盡量要短。如果你不想讓時鐘線走一路干擾一路，那就布短吧。還有一點，關于晶振的選擇，如果你的系統能工作在25M，就盡量不要選50M的晶振。時鐘頻率高，是高速電路，時鐘上升沿陡也是高速電路，需要考慮信號完整性。
補充：
1、晶振下方不要走線，晶振出線包地，走線過程不能隔斷，不要過孔換層；
2、晶振引出的兩根時鐘線也要短，防止形成發射天線；
3、晶振輸出腳串電阻，加22或33PF等濾波電容, 電容到地路徑要短；
4、可以使用擴頻、展頻等手段，但需要硬件支持，同時也可能會影響高速信號質量；
5、屏蔽晶振，金屬外殼檢查接地，必要時可貼吸波材料進行防護。
高速的印制線或器件與參考接地板之間的容性耦合，會產生EMI問題，敏感印制線或器件布置在PCB邊緣會產生抗擾度問題。
一、問題描述
某行車記錄儀，測試的時候要加一個外接適配器，在機器上電運行測試時發現超標，具體頻點是84MHZ、144MH、168MHZ，需要分析其輻射超標產生的原因，并給出相應的對策。

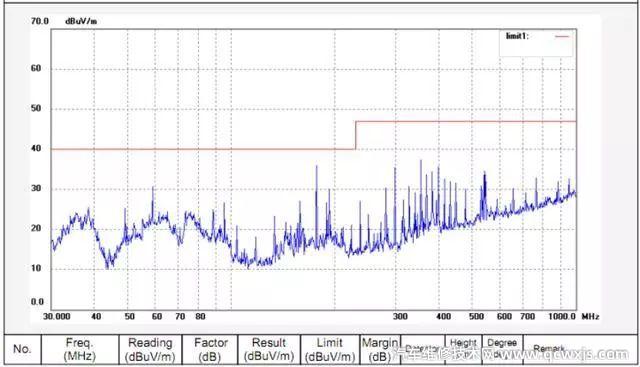

輻射測試數據如下：
▲ PCB邊緣的晶振與參考接地板之間的電場分布示意圖
▲ PCB中間的晶振與參考接地板之間的電場分布示意圖
