故障所屬系統范圍：暫無

適用車型：謳歌RL

中文含義解釋：
P0122：TP傳感器A電路低電壓

英文含義：暫無

P0122故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 使用HDS檢查數據表中的TP SENSORA。
是否約為0.3伏或更低？
是，轉至步驟4。
否，間歇性故障，此時系統正常。檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否同時顯示DTC P0122和P0222？
是，檢查并修理節氣門體、節氣門執行器控制單元和PCM中的連接不良或端子松動，然后轉至步驟21。如果連接和端子正常，轉至步驟11。
否，轉至步驟5。
05 將點火開關轉至OFF的位置。
06 斷開節氣門體6針連接器。
07 斷開PCM分線束與節氣門執行器控制單元分線束之間的13針連接器。
08 檢查節氣門體6針連接器1號端子和車身搭鐵之間是否導通。

是否導通？
是，修理節氣門體和13針連接器（TPSA線路）之間線束的短路，然后轉至步驟17。
否，轉至步驟9。
09 斷開節氣門執行器控制單元16針連接器。
10 檢查13針連接器4號端子和車身搭鐵之間是否導通。

是否導通？
是，修理節氣門執行器控制單元和13針連接器（TPSA線路）之間線束的短路，然后轉至步驟21。
否，用已知良好的節氣門執行器控制單元替換，左駕駛車型、右駕駛車型，然后轉至轉至步驟21并重新檢查。如果不顯示DTC P0122，更換原有的節氣門執行器控制單元，左駕駛車型、右駕駛車型，然后轉至步驟21。如果顯示DTC P0122，轉至步驟19。
11 測量節氣門體6針連接器2號端子和車身搭鐵之間的電壓。

是否約為5.0伏？
是，轉至步驟19。
否，轉至步驟12。
12 將點火開關轉至OFF的位置。
13 斷開節氣門體6針連接器。
14 斷開PCM分線束與節氣門執行器控制單元分線束之間的13針連接器。
15 用跨接線連接節氣門體6針連接器2號端子與車身搭鐵。

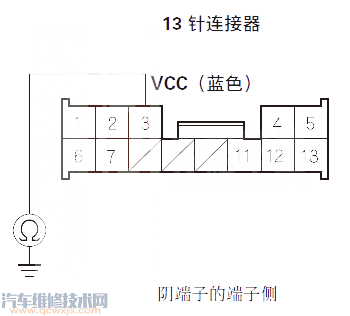

16 檢查13針連接器3號端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟21。
否，修理節氣門體和13針連接器（VCC線路）之間線束的斷路，然后轉至步驟21。
17 斷開節氣門執行器控制單元16針連接器，左駕駛車型、右駕駛車型。
18 檢查節氣門執行器控制單元16針連接器11號端子和13針連接器3號端子之間是否導通。

是否導通？
是，用已知良好的節氣門執行器控制單元替換，左駕駛車型、右駕駛車型，然后轉至轉至步驟21并重新檢查。如果不顯示DTC P0122，更換原有的節氣門執行器控制單元，左駕駛車型、右駕駛車型，然后轉至步驟21。如果顯示DTC P0122，轉至步驟19。
否，修理節氣門執行器控制單元（VCC線路）和13針連接器之間線束的斷路，然后轉至步驟21。
19 將點火開關轉至OFF的位置。
20 更換節氣門體。
21 重新連接所有連接器。
22 將點火開關轉至ON（II）位置。
23 使用HDS重新設定PCM。
24 執行PCM怠速學習程序。
25 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0122？
是，檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動，然后轉至步驟1。
否，故障排除完成。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
