紳寶X65P0352故障碼怎么維修 紳寶X65故障碼P0352維修方法
故障所屬系統范圍:暫無
適用車型:紳寶X65
中文含義解釋:
P0351:1缸點火線路故障
P0352:2缸點火線路故障
P0353:3缸點火線路故障
P0354:4缸點火線路故障
英文含義:暫無
P0352故障碼相關知識:
暫無
故障原因和影響:
P0351:1缸點火線路故障
01 DTC檢測條件
01-01 發動機運轉時間>0.5s。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 1缸的點火線路對電源或對地短路、斷路。
03 可能的故障原因
03-01 點火線圈與ECM之間的點火控制線路發生短路或斷路故障。
03-02 點火線圈接頭接觸不良。
03-03 點火線圈損壞。
P0352:2缸點火線路故障
01 DTC檢測條件
01-01 發動機運轉時間>0.5s。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 2缸的點火線路對電源或對地短路、斷路。
03 可能的故障原因
03-01 點火線圈與ECM之間的點火控制線路發生短路或斷路故障。
03-02 連接不良。
03-03 點火線圈損壞。
P0353:3缸點火線路故障
01 DTC檢測條件
01-01 發動機運轉時間>0.5s。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 3缸的點火線路對電源或對地短路、斷路。
03 可能的故障原因
03-01 點火線圈與ECM之間的點火控制線路發生短路或斷路故障。
03-02 點火線圈接頭接觸不良。
03-03 點火線圈損壞。
P0354:4缸點火線路故障
01 DTC檢測條件
01-01 發動機運轉時間>0.5s。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 4缸的點火線路對電源或對地短路、斷路。
03 可能的故障原因
03-01 點火線圈與ECM之間的點火控制線路發生短路或斷路故障。
03-02 點火線圈接頭接觸不良。
03-03 點火線圈損壞。
建議及解決方法:
01 DTC檢測步驟:在進行下列步驟之前,確認蓄電池電壓為正常電壓。
01-01 關閉點火開關及所有用電器。
01-02 將診斷儀BDS連接至車輛診斷接口上。
01-03 打開點火開關。
01-04 用診斷儀讀取和清除DTC。
提示:使用最新的軟件檢測。
01-05 關閉點火開關及所有用電器,3-5 秒后重新打開點火開關。
01-06 用診斷儀讀取DTC。
01-07 如果檢測到DTC,則說明車輛有故障,請進行相應的診斷步驟。如果沒有檢測到DTC,則說明先前檢測到的
故障為偶發性故障。
02 診斷步驟:
提示:故障排除后,重新驗證DTC及癥狀是否存在。
四個缸的點火線圈控制原理、控制方式相同,這里主要針對1#點火線圈故障進行排查。
02-01 檢查點火線圈供電保險絲EF44(15A)是否正常。
是
進行第02-02步。
否
更換保險絲EF44。
02-02 檢查火花塞是否正常。(參見發動機維修手冊相關章節)
是
進行第02-03步。
否
更換火花塞。
02-03 點火開關置于“ON”狀態,斷開點火線圈插頭T6c。
02-04 測量點火線圈插頭T6c/A針腳與車身接地之間是否為蓄電池電壓。
是
進行第02-05步。
否
保險絲EF44(15A)與點火線圈插頭T6c/A針腳之間導線故障,維修故障導線。
02-05 拆卸點火線圈。
02-06 測量點火線圈初級線圈阻值是否正常。初級線圈標準電阻值:0.71±0.071 Ω
是
進行第02-07步。
否
點火線圈故障,更換點火線圈。
02-07 測量點火線圈次級線圈阻值是否正常。次級線圈標準電阻值:8.7±0.87 KΩ
是
進行第02-08步。
否
點火線圈故障,更換點火線圈。
02-08 斷開發動機控制單元插頭T73a。
02-09 測量點火線圈插頭T6c/C針腳與發動機控制單元插頭T73a/1針腳之間是否出現斷路情況。
是
維修故障導線。
否
進行第02-10步。

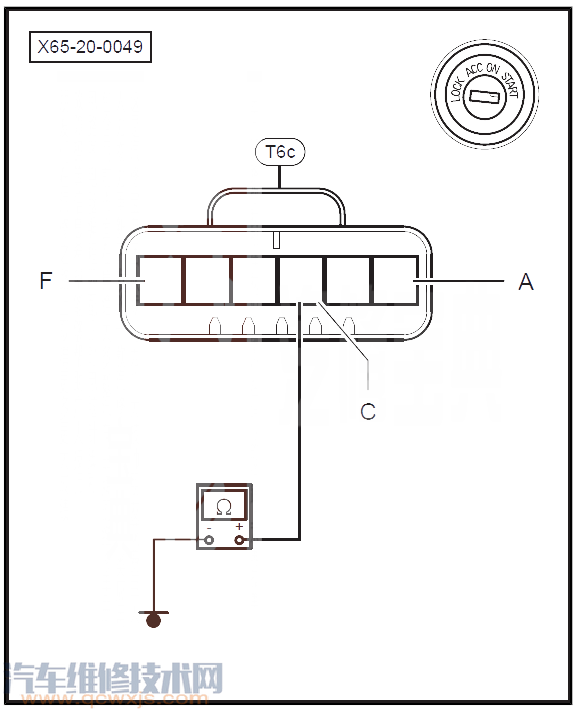

02-10 測量點火線圈插頭T6c/C針腳車身接地之間是否出現短路情況。
是
維修故障導線。
否
進行第02-11步。

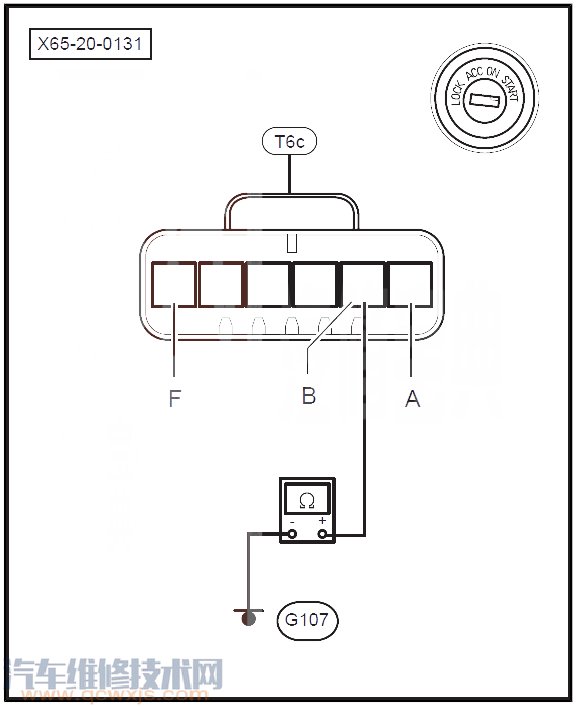

02-11 測量點火線圈插頭T6c/B針腳與G107接地點之間是否出現斷路情況。
是
維修故障導線。
否
進行第02-12步。
02-12 點火開關置于“ON”狀態,連接發動機控制單元插頭T73a。

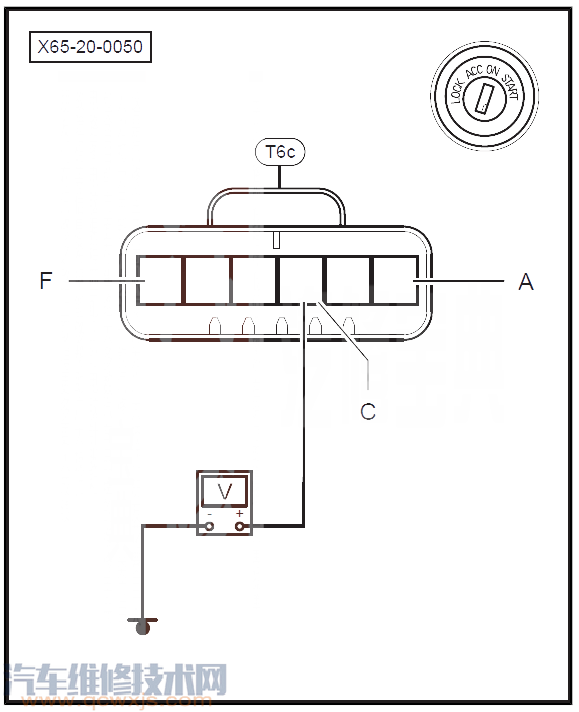

02-13 測量點火線圈插頭T6c/C針腳與車身接地之間電壓值,檢查導線是否對電源電路出現短路情況。
是
維修導線故障。
否
進行第02-14步。
02-14 檢查發動機控制單元供電和接地線路是否正常。
是
進行第02-15步。
否
維修故障導線。
02-15 更換發動機控制單元,重新進行路試,讀取故障碼,故障碼是否存在。
是
從其它方面查找故障原因。
否
更換發動機控制單元。
