故障所屬系統范圍：暫無

適用車型：紳寶X65

中文含義解釋：
P0646：空調離合器繼電器線路短路到低電壓或斷路
P0647：空調離合器繼電器線路短路到高電壓

英文含義：暫無

P0647故障碼相關知識：

暫無

故障原因和影響：
P0646：空調離合器繼電器線路短路到低電壓或斷路
01 DTC檢測條件
01-01 發動機運轉時間>0.5 秒。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 ECM 監測到空調離合器繼電器線路短路到地或者斷路。
03 可能的故障原因
03-01 空調離合器繼電器與ECM 之間的控制線路發生短路到地故障。
03-02 繼電器接觸不良或損壞。
P0647：空調離合器繼電器線路短路到高電壓
01 DTC檢測條件
01-01 發動機運轉時間>0.5 秒。
01-02 系統電壓大于11V且低于16V。
02 DTC觸發條件
02-01 ECM 監測到空調離合器繼電器線路短路到12V 電壓。
03 可能的故障原因
03-01 空調離合器繼電器與ECM 之間的控制線路發生短路到高電壓故障。
03-02 繼電器接觸不良或損壞。

建議及解決方法：
01 DTC檢測步驟：在進行下列步驟之前，確認蓄電池電壓為正常電壓。
01-01 關閉點火開關及所有用電器。
01-02 將診斷儀BDS連接至車輛診斷接口上。
01-03 打開點火開關。
01-04 用診斷儀讀取和清除DTC。
提示：使用最新的軟件檢測。
01-05 關閉點火開關及所有用電器，3-5 秒后重新打開點火開關。
01-06 用診斷儀讀取DTC。
01-07 如果檢測到DTC，則說明車輛有故障，請進行相應的診斷步驟。如果沒有檢測到DTC，則說明先前檢測到的故障為偶發性故障。
02 診斷步驟：
提示：故障排除后，重新驗證DTC及癥狀是否存在。
02-01 檢查前艙電器盒EF41（10A）保險絲是否正常。
是

進行第02-02步。
否

更換EF41（10A）保險絲，排除保險絲故障。
02-02 拔出壓縮機繼電器J103，檢查壓縮機繼電器J103是否有裂痕和異常，端子是否腐蝕、生銹。
是

更換壓縮機繼電器J103，清潔端子。
否

進行第02-03步。
02-03 檢測壓縮機繼電器J103是否正常。

是

進行第02-04步。
否

更換壓縮機繼電器J103。

02-04 斷開發動機控制單元插頭T73b。
02-05 斷開前艙電器盒插頭T16g。

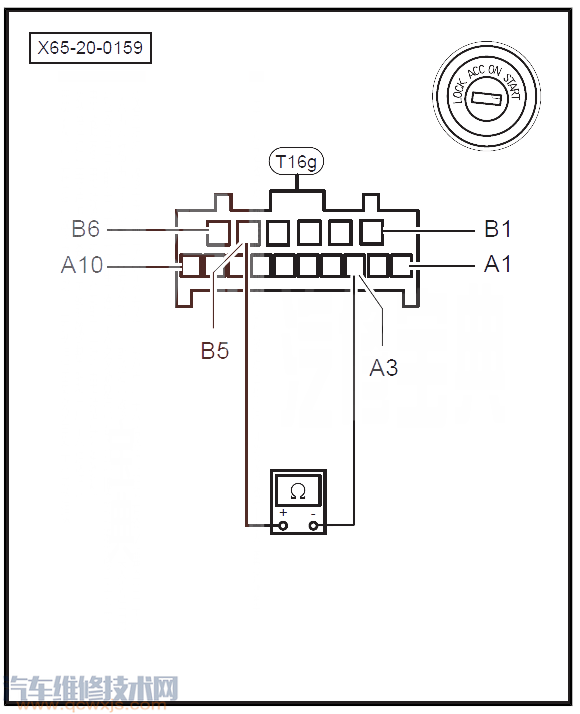

02-06 測量發動機控制單元插頭T73b/51針腳與前艙電器盒插頭T16g/A3針腳之間導線是否出現斷路情況。
是

維修故障導線。
否

進行第02-07步。

02-07 測量前艙電器盒插頭T16g/A3針腳與車身接地之間導線是否出現短路現象。
是

維修故障導線。
否

進行第02-08步。

02-08 點火開關置于“ON”狀態，連接發動機控制單元插頭T73b。
02-09 測量前艙電器盒插頭T16g/A3針腳與車身接地之間電壓值，檢查導線是否對電源電路出現短路情況。
是

維修導線故障。
否

進行第02-10步。

02-10 檢查發動機控制單元供電和接地線路是否正常。
是

進行第02-11步。
否

維修故障導線。
02-11 更換發動機控制單元，進行路試；重新進行診斷，讀取故障碼，確認故障碼及癥狀是否存在。
是

從其它癥狀查找原因。
否

更換發動機控制單元。
