思域汽車故障碼P2413故障原因 思域P2413故障碼是什么原因
故障所屬系統范圍:-
適用車型:思域
中文含義解釋:
P2413:EGR系統故障
英文含義: -
P2413故障碼相關知識:
-
故障含義解析:
詳細原因及解決方法:
01 打開點火開關至ON(II)。
02 使用HDS檢查DTC。
03 起動發動機,在無負荷的情況下(位于駐車位置或空檔)使發動機轉速保持在3000rpm(min-1),直至散熱器風扇運行,然后使其怠速運轉。
04 使用HDS在檢查菜單(INSPECTIONMENU)中進行EGR測試。結果是否正常?
是,間歇性故障,此時系統正常。檢查EGR閥與PCM端子是否連接不良或松動。
否,進行05步。
05 關閉點火開關。
06 打開點火開關至ON(II)。
07 使用HDS在數據表(DATALIST)中檢查EGRVLS。是否大約顯示0V?
是,進行08步。
否,進行21步。
08 關閉點火開關。
09 斷開EGR閥6芯插頭。
10 打開點火開關至ON(II)。
11 測量EGR閥6芯插頭3號端子與車身地線之間的電壓。
是否約為5V?
是,進行16步。
否,進行12步。
12 關閉點火開關。
13 使用HDS短接SCS線。
14 斷開PCM插頭B(44芯)。
15 檢查PCM插頭B18端子與EGR閥6芯插頭3號端子之間的導通性。
是否導通?
是,進行52步。
否,排除EGR閥與PCM(B18)之間的導線斷路故障,然后進行44步。
16 關閉點火開關。
17 使用HDS短接SCS線。
18 斷開PCM插頭B(44芯)。
19 檢查PCM插頭B29端子與車身地線之間的導通性。
是否導通?
是,排除PCM(B29)與EGR閥之間的導線短路故障,然后進行44步。
否,進行20步。

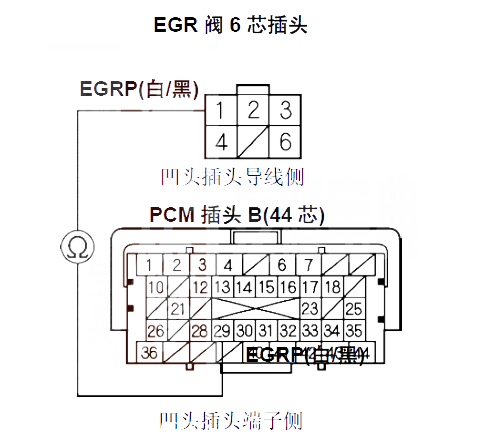

20 檢查PCM插頭B29端子與EGR閥6芯插頭1號端子之間的導通性。
是否導通?
是,進行21步。
否,排除PCM(B29)與EGR閥之間的導線斷路故障,然后進行44步。
21 關閉點火開關。
22 如果沒有,則斷開EGR閥6芯插頭。

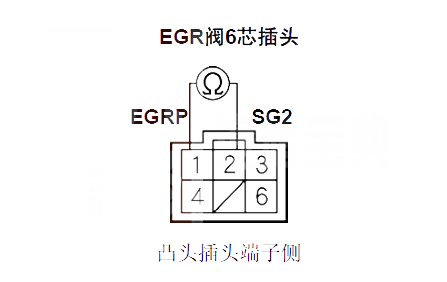

23 在EGR閥側,測量EGR閥6芯插頭1號端子與2號端子之間的電阻。
電阻是否為100kΩ或更高?
是,進行43步。
否,進行24步。

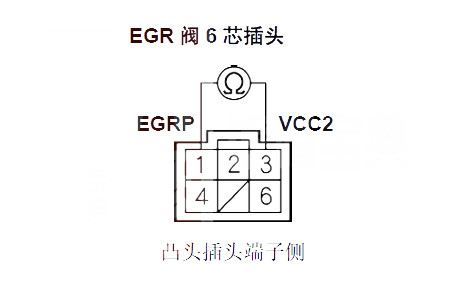

24 在EGR閥側,測量EGR閥6芯插頭1號端子與3號端子之間的電阻。
電阻是否為100kΩ或更高?
是,進行43步。
否,進行25步。
25 如果沒有,則使用HDS短接SCS線。
26 如果沒有,斷開PCM插頭B(44芯)。

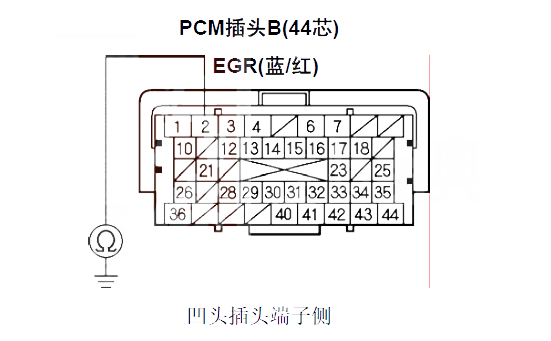

27 檢查PCM插頭B2端子與車身地線之間的導通性。
是否導通?
是,排除PCM(B2)與EGR閥之間的導線短路故障,然后進行44步。
否,進行28步。

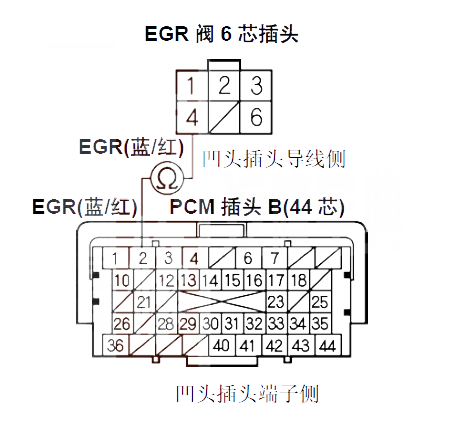

28 檢查PCM插頭B2端子與EGR閥6芯插頭4號端子之間的導通性。
是否導通?
是,進行29步。
否,排除PCM(B2)與EGR閥之間的導線斷路故障,然后進行44步。

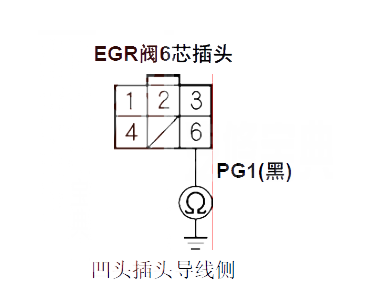

29 檢查EGR閥6芯插頭6號端子與車身地線之間的導通性。
是否導通?
是,進行30步。
否,排除EGR閥與G102之間的導線斷路故障,然后進行44步。
30 斷開PCM插頭B(44芯)。

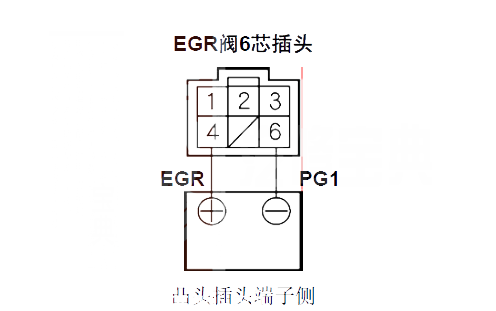

31 使用一根短接線將蓄電池正極端子連接至EGR閥6芯插頭4號端子。
32 起動發動機,并使其怠速運轉。使用一根短接線將蓄電池負極端子連接至EGR閥6芯插頭6號端子。發動機運轉是否失速或運轉不平穩?
是,進行51步。
否,進行33步。
33 關閉點火開關。
34 拆下EGR閥。
35 使用節流板與吸附型清潔劑清潔進氣歧管EGR端口以及EGR閥內部。
36 安裝EGR閥。
37 重新連接所有插頭。
38 打開點火開關至ON(II)。
39 使用HDS重新設置PCM。
40 進行PCM怠速學習程序。
41 使用HDS在檢查菜單(INSPECTIONMENU)中進行EGR測試。結果是否正常?
是,進行49步。
否,進行42步。
42 關閉點火開關。
43 更換EGR閥。
44 重新連接所有插頭。
45 打開點火開關至ON(II)。
46 使用HDS重新設置PCM。
47 進行PCM怠速學習程序。
48 使用HDS在檢查菜單(INSPECTIONMENU)中進行EGR測試。
49 使用HDS檢查DTC或臨時DTC。是否顯示DTCP2413?
是,檢查EGR閥與PCM端子是否連接不良或松動,然后進行01步。
否,進行50步。
50 使用HDS在DTC菜單中監測DTCP2413的OBD狀態(OBDSTATUS)屏幕是否顯示通過(PASSED)?
是,故障處理完成。如果49步顯示其他DTC或臨時DTC,則排除DTC故障。
否,如果屏幕顯示未通過(FAILED),則檢查EGR閥與PCM端子是否連接不良或松動,然后進行01步,并重新檢查。如果屏幕顯示執行(EXECUTING),保持測試狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION),進行47步。
51 關閉點火開關。
52 重新連接所有插頭。
53 如果PCM軟件不是最新版本,則升級PCM,或以運行良好的PCM替換。
54 使用HDS在檢查菜單(INSPECTIONMENU)中進行EGR測試。
55 使用HDS檢查DTC或臨時DTC。是否顯示DTCP2413?
是,檢查EGR閥與PCM端子是否連接不良或松動。如果已升級PCM軟件,則使用運行良好的PCM進行替換,然后進行54步。如果已替換PCM,則進行01步。
否,進行56步。
56 使用HDS在DTC菜單中監測DTCP2413的OBD狀態(OBDSTATUS)屏幕是否顯示通過(PASSED)?
是,如果已升級PCM軟件,則故障處理完成。如果已替換PCM,則更換原來的PCM。如果55步顯示其他DTC或臨時DTC,則排除DTC故障。
否,如果屏幕顯示未通過(FAILED),則檢查EGR閥與PCM端子是否連接不良或松動。如果已升級PCM軟件,則使用運行良好的PCM進行替換,然后進行54步。如果已替換PCM,則進行01步。如果屏幕顯示執行(EXECUTING),保持測試狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION),進行54步。
