故障所屬系統范圍：-

適用車型：謳歌RL

中文含義解釋：
P2413：EGR系統故障

英文含義： -

P2413故障碼相關知識：

-

故障含義解析：

詳細原因及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 起動發動機。無負載（在駐車檔或空檔）時，保持發動機轉速為3

000轉/分（每分鐘），直至散熱器風扇運轉，然后使其怠速。
04 使用HDS執行檢查菜單中的EGR測試。
結果是否正常？
是，間歇性故障，此時系統正常。檢查EGR閥和PCM是否連接不良或端子松動。
否，轉至步驟5。
05 將點火開關轉至OFF的位置。
06 將點火開關轉至ON（II）位置。
07 使用HDS檢查數據表中的EGR VLS。
是否顯示約為0伏？
是，轉至步驟8。
否，轉至步驟19。
08 將點火開關轉至OFF的位置。
09 斷開EGR閥6針連接器。
10 將點火開關轉至ON（II）位置。
11 測量EGR閥6針連接器3號端子和車身搭鐵之間的電壓。

是否約為5.0伏？
是，轉至步驟13。
否，轉至步驟12。
12 測量PCM連接器C14端子和車身搭鐵之間的電壓。

是否約為5.0伏？
是，修理EGR閥和PCM（C14）之間線束的斷路，然后轉至步驟44。
否，轉至步驟51。
13 將點火開關轉至OFF的位置。
14 使用HDS跨接SCS線路。
15 斷開PCM連接器C（22針）。

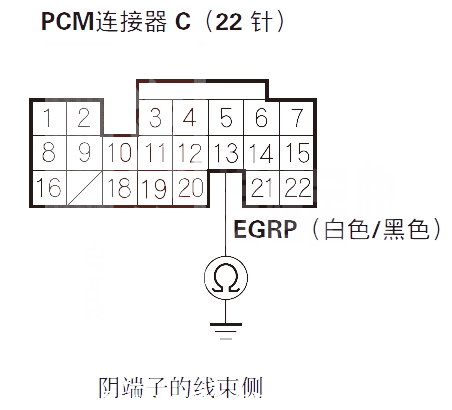

16 檢查PCM連接器端子C13和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（C13）和EGR閥之間線束的短路，然后轉至步驟44。
否，轉至步驟17。

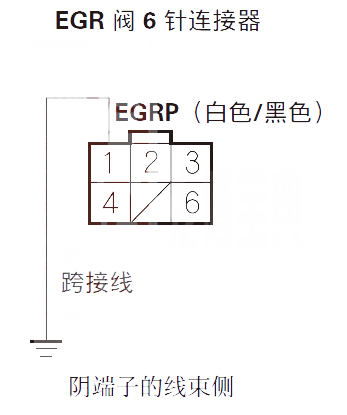

17 用跨接線將EGR閥6針連接器1號端子連接到車身搭鐵上。

18 檢查PCM連接器端子C13和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟19。
否，修理PCM（C13）和EGR閥之間線束的斷路，然后轉至步驟44。
19 將點火開關轉至OFF的位置。
20 如果還未排除故障，斷開EGR閥6針連接器。

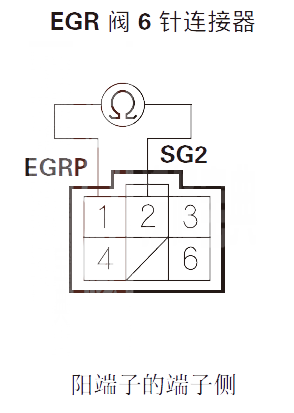

21 在傳感器側，測量EGR閥6針連接器1號和2號端子之間的電阻。

是否為100kW或更大？
是，轉至步驟43。
否，轉至步驟22。
22 測量EGR閥6針連接器1號和3號端子之間的電阻。

是否為100kW或更大？
是，轉至步驟43。
否，轉至步驟23。
23 如果還未排除故障，用HDS跨接SCS線路。
24 如果還未排除故障，斷開PCM連接器B（24針）。
25 檢查PCM連接器端子B5和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（B5）和EGR閥之間線路的短路，然后轉至步驟44。
否，轉至步驟26。
26 用跨接線將EGR閥6針連接器4號端子連接到車身搭鐵上。

27 檢查PCM連接器端子B5和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟28。
否，修理PCM（B5）和EGR閥之間線束的斷路，然后轉至步驟44。
28 將跨接線從EGR閥6針連接器上拆下。

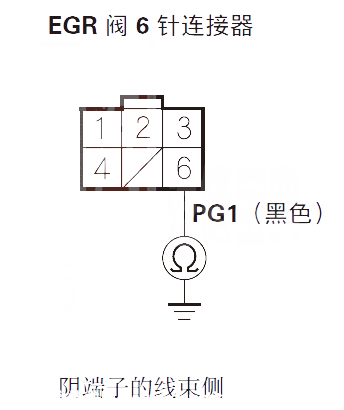

29 檢查EGR閥6針連接器6號端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟30。
否，修理EGR閥和G101之間線束的斷路，然后轉至步驟44。
30 重新連接PCM連接器B（24針）和C（22針）。

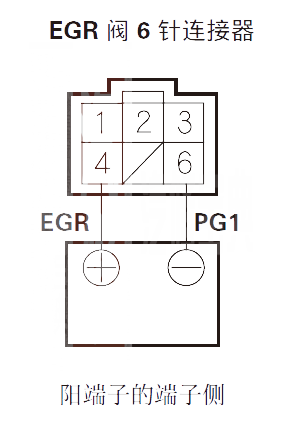

31 用跨接線將蓄電池正極端子連接到EGR閥6針連接器4號端子上。

32 起動發動機并使其怠速運轉，然后用跨接線將蓄電池負極端子連接到EGR閥6針連接器6號端子上。
發動機是否失速或運轉不穩？
是，轉至步驟51。
否，轉至步驟33。
33 將點火開關轉至OFF的位置。
34 拆下EGR閥。
35 用節氣門和進氣系統清潔劑清潔進氣岐管EGR口和EGR閥內的通道。
36 安裝EGR閥。
37 重新連接EGR閥6針連接器。
38 將點火開關轉至ON（II）位置。
39 使用HDS重新設定PCM。
40 執行PCM怠速學習程序。
41 使用HDS執行檢查菜單中的EGR測試。
結果是否正常？
是，轉至步驟49。
否，轉至步驟42。
42 將點火開關轉至OFF的位置。
43 更換EGR閥。
44 重新連接所有連接器。
45 將點火開關轉至ON（II）位置。
46 使用HDS重新設定PCM。
47 執行PCM怠速學習程序。
48 使用HDS執行檢查菜單中的EGR測試。
49 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2413？
是，檢查EGR閥和PCM是否連接不良或端子松動，然后轉至步驟1。
否，如果未顯示瞬時DTC或DTC P2413，或顯示任何其他瞬時DTC或DTC，則轉至步驟50。
50 使用HDS監視DTC菜單中DTC P2413的OBD狀態。
屏幕是否顯示PASSED（通過）？
是，故障排除完成。如果在步驟49上顯示其他瞬時DTC或DTC，則轉至顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查EGR閥和PCM是否連接不良或端子松動，然后轉至步驟1并重新檢查。如果屏幕顯示EXECUTING（正在執行），繼續進行直至顯示結果。如果屏幕顯示OUT OF CONDITION（異常狀態），轉至步驟48。
51 如果PCM軟件版本不是最新，則將其更新，或者用已知良好的PCM替換。
52 使用HDS執行檢查菜單中的EGR測試。
53 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2413？
是，檢查EGR閥和PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換，然后轉至步驟52。如果PCM已經替換，轉至步驟1。
否，如果未顯示瞬時DTC或DTC P2413，或顯示任何其他瞬時DTC或DTC，則轉至步驟54。
54 使用HDS監視DTC菜單中DTC P2413的OBD狀態。
屏幕是否顯示PASSED（通過）？
是，如果PCM已更新，故障排除完成。如果PCM被替換，則更換原來的PCM。如果在步驟53上顯示其他瞬時DTC或DTC，則轉至顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查EGR閥和PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換，然后轉至步驟52。如果PCM已經替換，轉至步驟1。如果屏幕顯示EXECUTING（正在執行），繼續進行直至顯示結果。如果屏幕顯示OUT OF CONDITION（異常狀態），轉至步驟52。
