發動機總成包括什么發動機總成圖解

09-26

發動機總成整體包括，汽缸體，飛輪殼，傳動齒輪室，水泵，風扇，傳動機構，正時齒輪，中間齒輪，濾清器，油底殼，機油泵，三角皮帶，曲軸，連桿，活塞，飛輪，汽缸蓋，凸輪軸，機油冷卻器，高壓油泵，發電機，起動機。

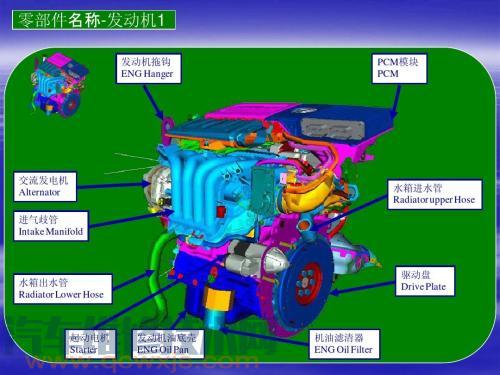

發動機總成圖解

在拆車件行業經常會出現兩個關鍵詞：“發動機總成”、“禿機”，什么是發動機總成？什么又是禿機？

發動機總成是指：

是指整臺發動機，幾乎包括發動機上的所有附件，但值得注意的是拆車件行業的慣例是發動機總成不包括冷氣泵，當然發動機總成也不包括變速器（波箱）。還有就是這些進口車型的發動機基本上來自遙遠的歐洲、北美、日本等發達國家，轉轉運到中國大陸，發動機上的傳感器、接頭、分火蓋等一些小塑膠件會在長途跋涉漫長的運輸過程中碰壞，這些在拆車件業內都是忽略不計。
發動機禿機是指：

不包括附件的發動機，不含以下部件：發電機、起動機、助力泵、進氣岐管、排氣岐管、分電器、點火線圈等發動機附件。禿機顧名思義是光禿禿一個發動機。

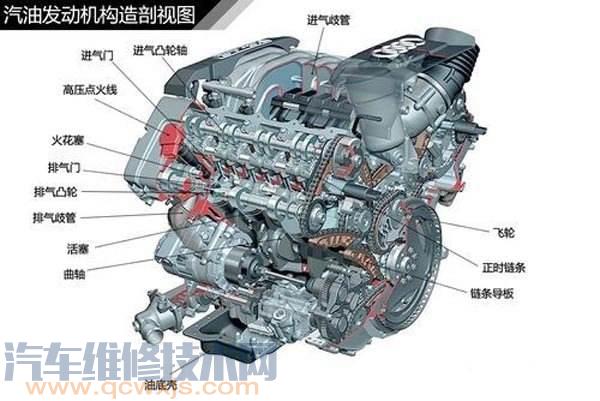

發動機總成圖解

發動機總成包括的部分有：

1.燃料供給與調節系統

它將燃料噴進燃燒室，與空氣充分混合燃燒，產生熱量。燃料系統包括燃油箱、輸油泵、燃油濾清器、燃油濾清器、噴油泵、噴油嘴和調速器等零部件。

2.曲軸連桿機構

它將得到的熱量轉變?yōu)闄C(jī)械能。曲軸連桿機構主要由氣缸體、曲軸箱、氣缸蓋、活塞、活塞銷、連桿、曲軸、飛輪、飛輪連接箱和減震器等零部件組成。當燃料在燃燒室內著火燃燒時，由于燃?xì)獾呐蛎涀饔茫诨钊敳慨a(chǎn)生壓力，推動活塞作直線往復運動，借助連桿轉變曲軸旋轉力矩，使曲軸帶動工作機械（負荷）轉動做功。

3.配氣機構與進氣、排氣系統

它保證定期吸入新鮮空氣，排出燃燒后的廢氣，連續實現熱能轉變?yōu)闄C(jī)械能。配氣機構由進氣門組件、排氣門組件、凸輪軸、傳動系統、挺桿、推桿、空氣濾清器、進氣管、排氣管和消聲滅火器等零部件組成。

4.起動系統

它使柴油機迅速啟動。一般使用電動電機或氣動電機啟動。對于大功率的柴油機，則應用壓縮空氣起動。

5.潤滑系統和冷卻系統

它減少柴油機的摩擦損耗，保證各零部件的正常溫度。潤滑系統由機油泵、機油濾清器機油離心精濾器、壓力調節器、安全裝置和潤滑油道組成。冷卻系統由水泵、機油散熱器、節溫器、風扇、散熱水箱、空氣中間冷卻器和水套等部件組成。

6.機體組件

構成柴油機骨架，所有運動部件和輔助系統都支承在它上面。機體組件由機體、氣缸套、氣缸蓋和油底殼等部件組成。

發動機總成圖解

發動機總成由6個主要部分組成：

1、燃料供給與調節系統，它將燃料噴進燃燒室，與空氣充分混合燃燒，產生熱量。燃料系統包括燃油箱、輸油泵、燃油濾清器、燃油濾清器、噴油泵、噴油嘴和調速器等零部件。
2、曲軸連桿機構，它將得到的熱量轉變?yōu)闄C(jī)械能。曲軸連桿機構主要由氣缸體、曲軸箱、氣缸蓋、活塞、活塞銷、連桿、曲軸、飛輪、飛輪連接箱和減震器等零部件組成。當燃料在燃燒室內著火燃燒時，由于燃?xì)獾呐蛎涀饔茫诨钊敳慨a(chǎn)生壓力，推動活塞作直線往復運動，借助連桿轉變曲軸旋轉力矩，使曲軸帶動工作機械（負荷）轉動做功。
3、配氣機構與進氣、排氣系統，它保證定期吸入新鮮空氣，排出燃燒后的廢氣，連續實現熱能轉變?yōu)闄C(jī)械能。配氣機構由進氣門組件、排氣門組件、凸輪軸、傳動系統、挺桿、推桿、空氣濾清器、進氣管、排氣管和消聲滅火器等零部件組成。
4、起動系統，它使柴油機迅速啟動。一般使用電動電機或氣動電機啟動。對于大功率的柴油機，則應用壓縮空氣起動。
5、潤滑系統和冷卻系統，它減少柴油機的摩擦損耗，保證各零部件的正常溫度。潤滑系統由機油泵、機油濾清器機油離心精濾器、壓力調節器、安全裝置和潤滑油道組成。冷卻系統由水泵、機油散熱器、節溫器、風扇、散熱水箱、空氣中間冷卻器和水套等部件組成。
6、機體組件，構成柴油機骨架，所有運動部件和輔助系統都支承在它上面。機體組件由機體、氣缸套、氣缸蓋和油底殼等部件組成。

以上就是汽車維修網小編對于發動機總成包括什么發動機總成圖解的全部介紹了，對于汽車發動機總成的知識信大家或多或少的有了解了，希望汽車維修網小編的介紹能夠幫助到大家，喜歡就給汽車維修網小編點贊吧。
