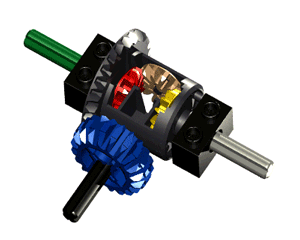

差速器圖片 差速器工作原理圖(動態)
09-26
普通差速器組成
差速器由行星齒輪、行星輪架(差速器殼)、半軸齒輪等零件組成。發動機的動力經傳動軸進入差速器,直接驅動行星輪架,再由行星輪帶動左、右兩條半軸,分別驅動左、右車輪。當汽車直行時,左、右車輪與行星輪架三者的轉速相等處于平衡狀態,而在汽車轉彎時三者平衡狀態被破壞,導致內側輪轉速減小,外側輪轉速增加
差速器組成構造圖片
差速器實物圖片
差速器零件分解圖片
差速器的作用
是車輪對路面的滑動不僅會加速輪胎磨損,增加汽車的動力消耗,而且可能導致轉向和制動性能惡化。
差速器功用是當汽車轉彎行駛或在不平路面上行駛時,使左右車輪以不同轉速滾動,即保證兩側驅動車輪作純滾動運動。差速器是為了調整左右輪的轉速差而裝置的。在四輪驅動時,為了驅動四個車輪,必須將所有的車輪連接起來,如果將四個車輪機械連接在一起,汽車在曲線行駛的時候就不能以相同的速度旋轉,為了能讓汽車曲線行駛旋轉速度基本一致性,這時需要加入中間差速器用以調整前后輪的轉速差。

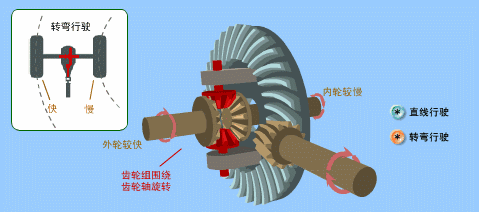

差速器工作原理圖
