汽車電氣系統的組成構成原理(圖解)
電動車門窗系統
電動車門窗系統通過伺服電動機和升降機構來驅動車門窗玻璃移動,系統通過電動車門窗開關操作。如圖 27-1 所示,車門窗玻璃固定在前后導軌的兩個托架上。當電動機運行時,托架在拉索的驅動下按指定的方向在導軌上滑動,使車門窗玻璃上升或下降。

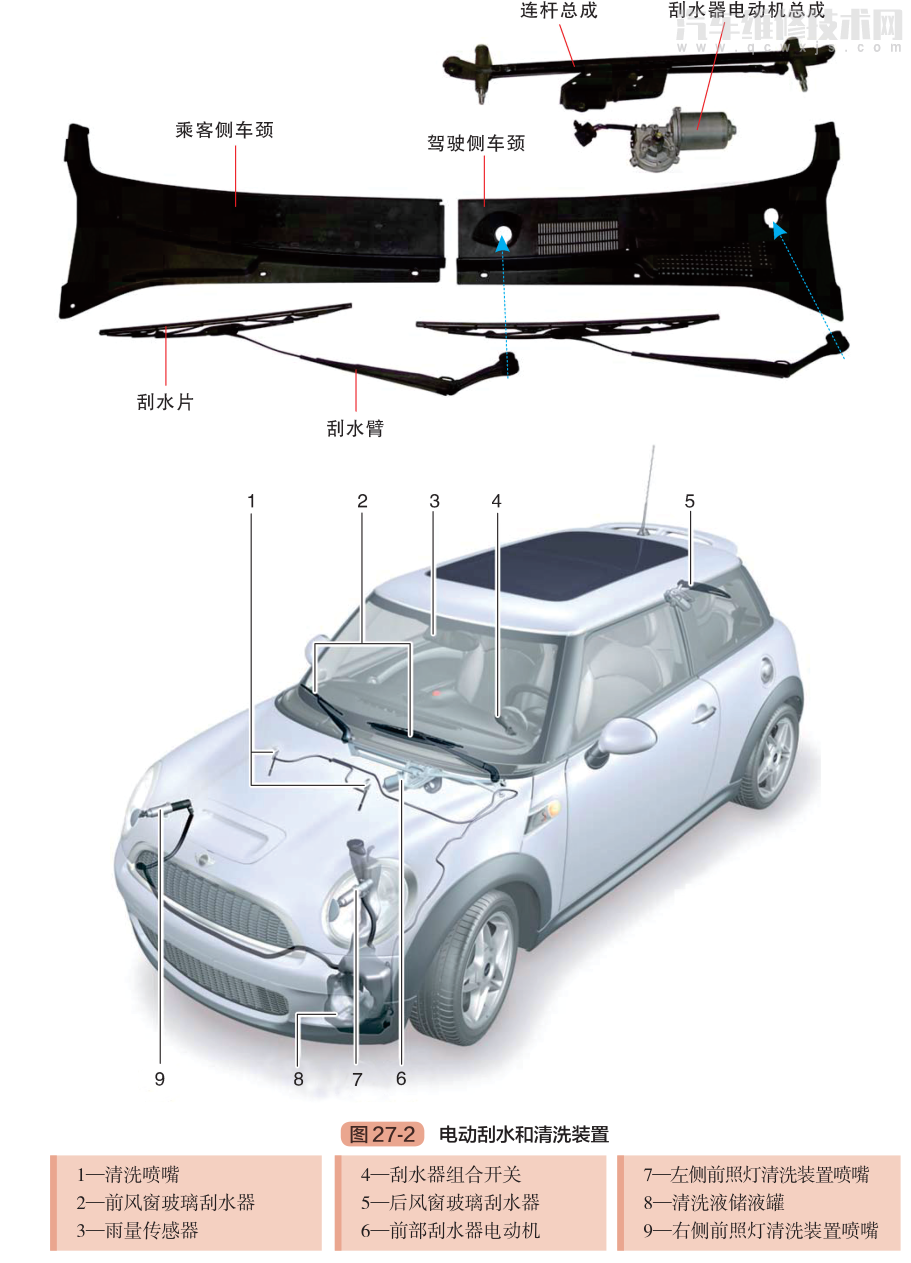

電動刮水和清洗裝置
電動天窗系統
電動天窗具有傾斜開啟和滑動開啟的功能,其主要作用是利用車輛行駛過程中天窗外部形成的負壓將車內空氣排出車外,改善車內空氣質量。如圖 27-3 所示,電動天窗系統主要由天窗開關、天窗電動機及控制單元、天窗總成等組成。

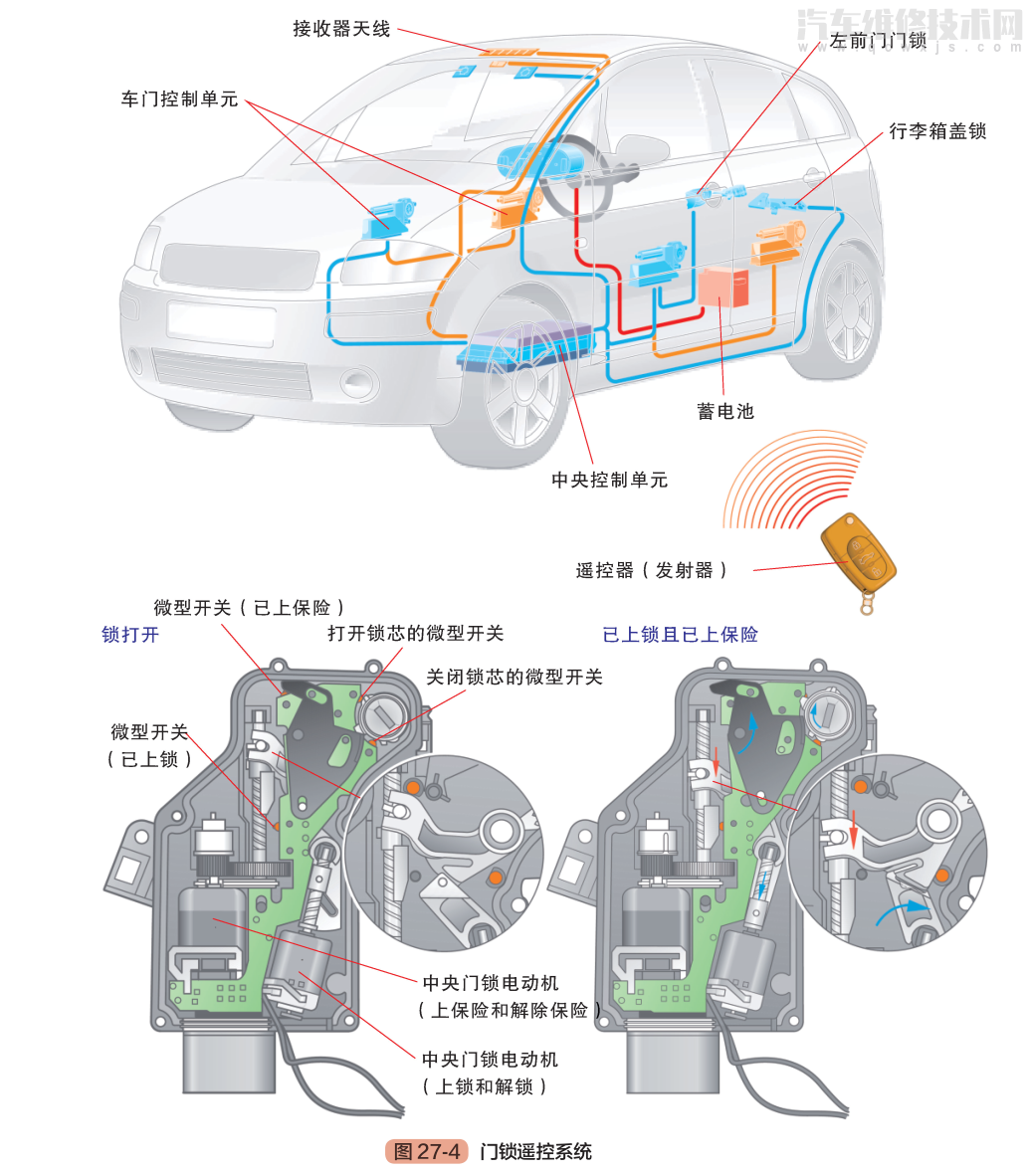

門鎖遙控系統
智能鑰匙系統

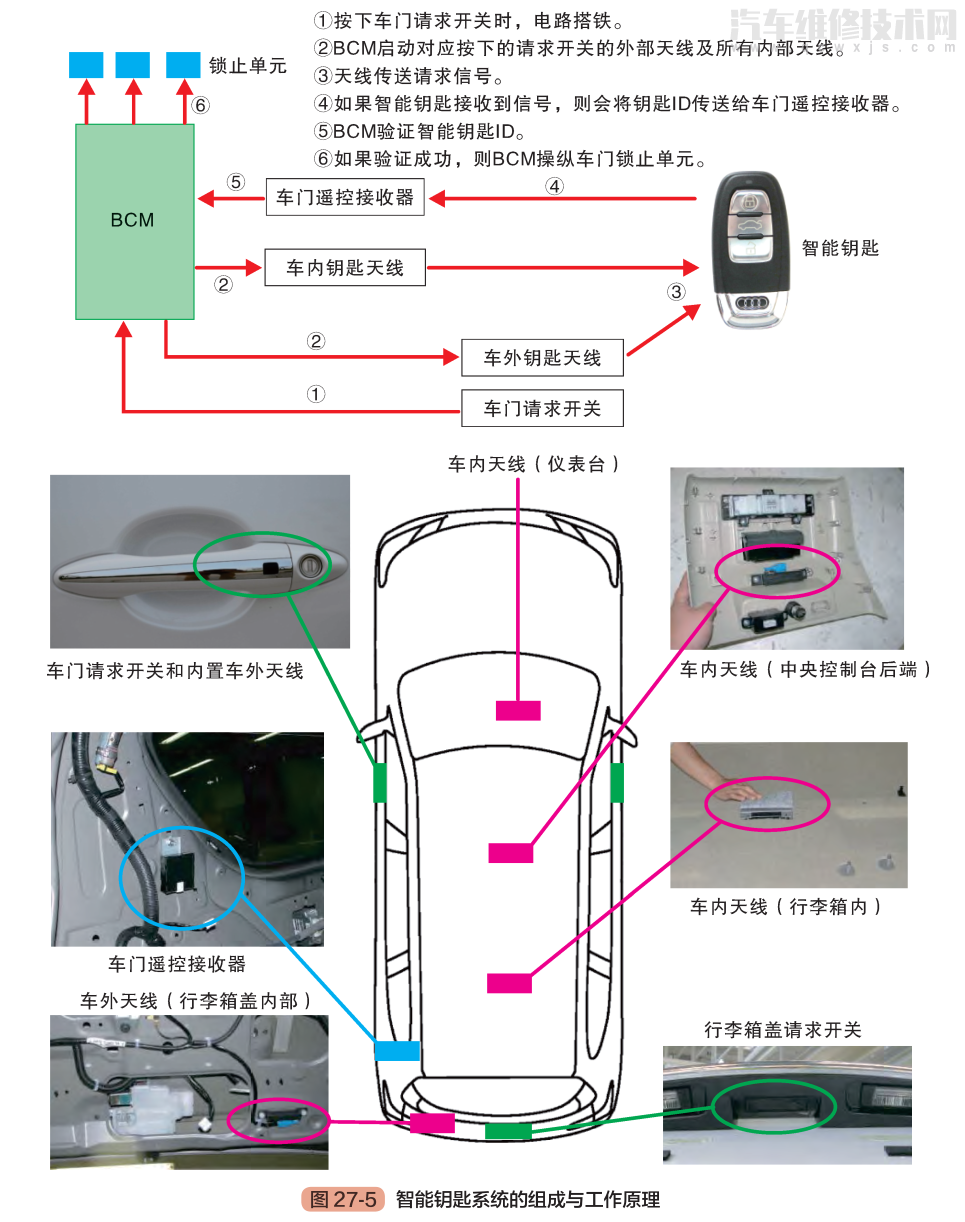

智能鑰匙系統又稱“無鑰匙進入與起動系統”,可實現在不操作遙控器的情況下解鎖車門并起動發動機的功能。系統的組成與工作原理如圖 27-5 所示。
照明系統
汽車照明系統的作用是在夜間或能見度低的情況下,為駕駛人、乘客和交通管理人員提供照明,向其他車輛和行人發出提示或警告。系統主要由燈具、電源和控制電路(包括燈光控制開關) 三部分組成。車身前部照明系統的主要構成部件如圖 27-6 所示。
音響系統

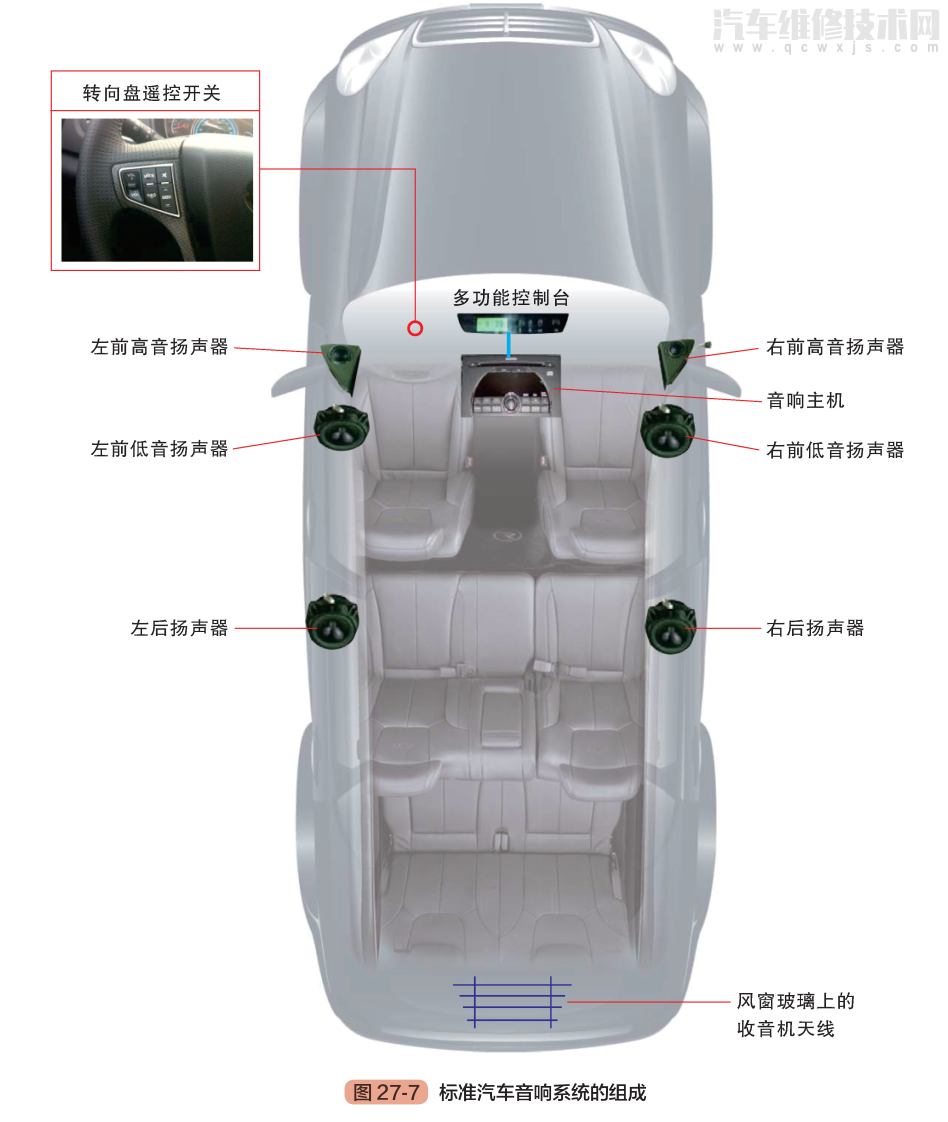

汽車音響系統主要由音響主機、功率放大器、揚聲器、天線、聲音處理設備及附件組成。標準汽車音響系統的組成如圖 27-7 所示。音響系統由蓄電池經點火開關供電,點火開關置于 ACC、ON 位時,均可開啟音響系統。收音機天線接收到 FM、AM 廣播,傳送到音響主機進行處理,然后由揚聲器發出聲音。

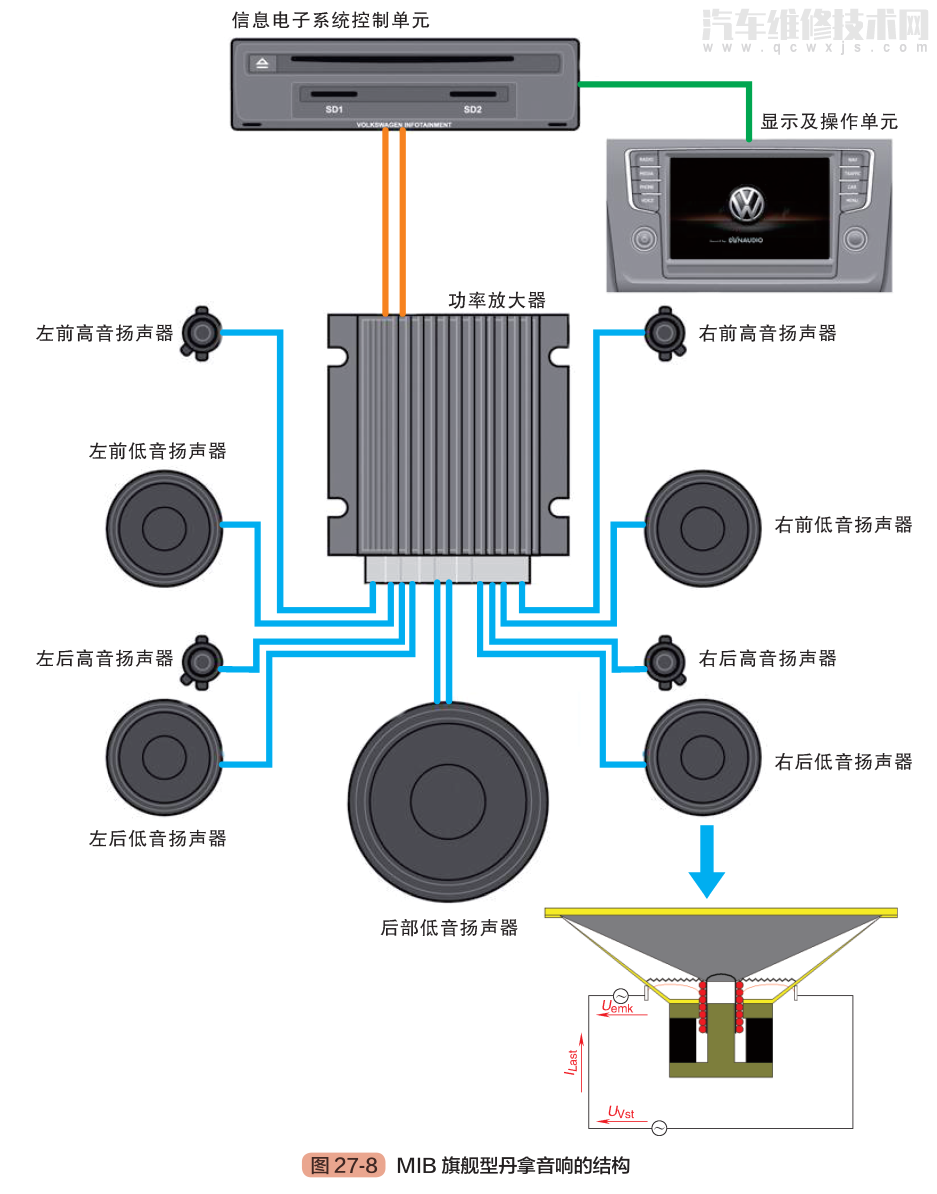

應用在汽車上的 MIB 旗艦型丹拿音響的結構如圖 27-8 所示。
安全氣囊系統
安全氣囊系統(SRS) 的工作原理如圖 27-9 所示。當汽車發生碰撞事故時,安全氣囊控制單元(SRS ECU) 通過碰撞傳感器檢測到沖擊力(車輛減速度)超過設定值時,SRS ECU 立即接通充氣元件中的電爆管電路,迅速為安全氣囊充氣并彈出,緩解碰撞沖擊,保護駕駛人和乘客。

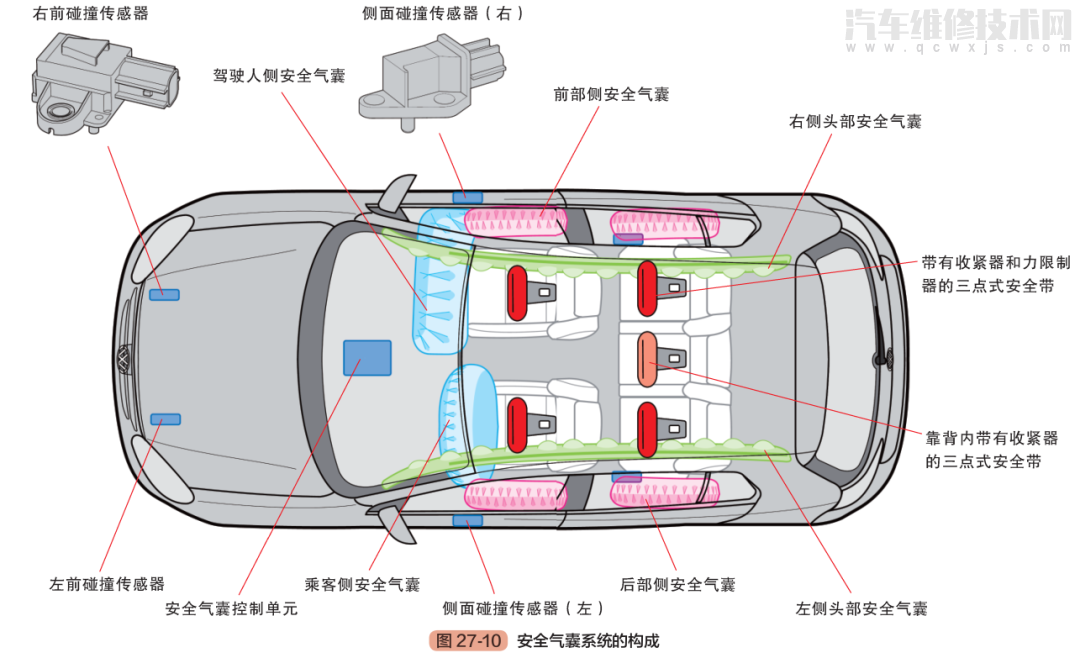

現代汽車的安全氣囊系統包括碰撞傳感器、安全氣囊控制單元、故障指示燈、駕駛側安全氣囊、乘客側安全氣囊、前/后座側安全氣囊、座椅安全帶收緊器等。安全氣囊系統的構成如圖 27-10 所示。
