扭矩扳手的工作原理
什么是扭矩？
扭矩就是反映機械特性的重要綜合指標，是動力機械外特性的主要參數。

緊固件的扭矩主要是使機械元件單邊受力，產生一個徑向力的力矩扭矩。在機械行業中，以往緊固件的扭矩質量依靠操作工人的工作經驗保證，存在扭矩超大或超小的現象，不能滿足緊固件的緊固要求。

根據工作經驗（見圖1），一個熟練工人在施加M6~M8緊固件的扭矩時，因工作習慣，使用腕力、肘力施加扭矩，容易造成扭矩過大。在施加M16以上緊固件的扭矩時，使用全身的力以及加上體重的力，仍控制困難，容易出現扭矩不足的現象。只有在施加M10~M12緊固件的扭矩時，使用肩部力、上身力是比較容易控制，緊固的扭矩值容易滿足要求。為此，為確保緊固件扭矩質量，各機械行業的緊固過程廣泛的使用扭矩扳手。

在汽車維修中，扭力扳手主要用于有規定扭矩值的螺栓和螺母的裝配，如汽缸蓋、連桿、曲軸主 軸承等處的螺栓。

（汽車維修技術網 原創 http://www.011315.cn/)

扭矩扳手的種類

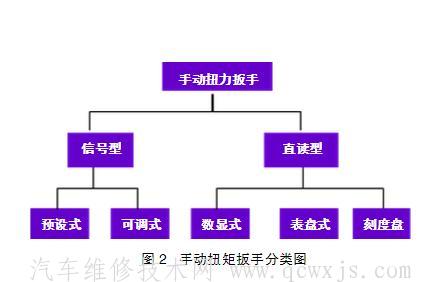

扭矩扳手的種類繁多，按結構和應用分為機械式、電子式、電動式、氣動式等。按使用場合分為定值式、可調式、表盤式、數顯式等不同形式。常用的手動扭矩扳手分類如圖2所示。

其中，信號式扭矩扳手主要用于生產流水線扭矩控制，直讀式扭矩扳手主要用于扭矩質量檢測。

信號型扭矩扳手
信號型扭矩扳手的主要結構

可調式扭矩扳手與預設式扭矩扳手的結構除定值部分有差異外，其余均是相同的。根據使用的工況不同，該類扭矩扳手頭部除了棘輪式外還設計有各種尺寸的開口頭、可更換開口頭、梅花頭、可更換梅花頭等結構（見圖3）。

信號型扭矩扳手的工作原理
套筒連接在棘輪（開口）上，當套筒（開口）連接螺栓或螺母，用手扳動扭矩扳手時，扭矩扳手連桿產生相反的扭矩；而當這個扭矩等于或大于由主彈簧預設的扭矩時，觸發器會產生滑動，頂推器撞擊套管壁，發出“咔嗒”的信號。松開手，扭矩小于由主彈簧預設的扭矩時，觸發器向原始方向滑動，回復到原始狀態。周而復始，施加扭矩。

定值型扭矩扳手
定值型扭矩扳手有可調式和預設式

可調式定值型扭矩扳優點不用預設扭矩值，在量程范圍內任意選值選用。
缺點精度保證能力差，容易超差，對操作者要求比較高。
主要用于維修，以及使用頻率較低、控制點較多的場合

預設式定值型扭矩扳優點精度保證能力強，經久耐用。
缺點需要專業人 員利用設備預 先設置扭矩 值，每次只能預設一個值。
主要適用于大批 量生產的生產流水線。

共同點
優點：體積小，有報警作用，使用方便。
缺點：對操作員要求高，當達到扭矩時
必須平穩施加旋轉扭矩，不能用力太猛，以免造成極大的誤差。

直讀型扭矩扳手

直讀型扭矩扳手（以常用的指針式扭矩扳手為例）

直讀型扭矩扳手（以常用的指針式扭矩扳手為例）的工作原理如下。
套筒連接在扭矩體上，當套筒連接螺栓或螺母，用手扳動扭矩扳手時，扭矩體連桿產生相反的旋轉扭矩，同時帶動扇形齒輪這轉動，扇形齒輪帶動小齒輪轉動，小齒輪帶動軸端上的指針，指針帶動從動指針，當停止施加轉動扭矩時，從動指針在字盤上指示對應的扭矩值。http://www.011315.cn/

直讀型扭矩扳手有刻度盤式、表盤式、數顯式。其中，扭矩質量檢測較常用的是指針式扭矩扳手和數顯式扭矩扳手。

常用的扭力扳手有指針式和預置力式兩種。
指針式扭力扳手

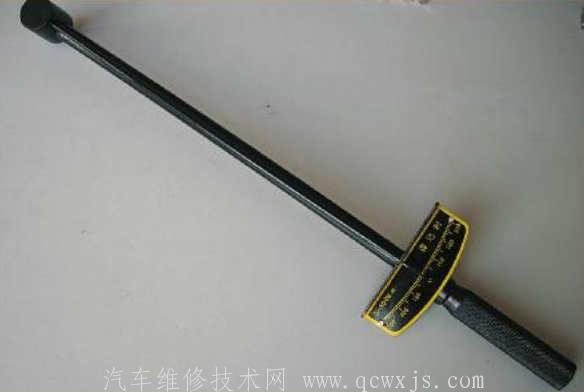

指針式扭力扳手結構相對比較簡單， 它有一個刻度盤，當緊固螺栓時，扭力扳 手的桿身在力的作用下發生彎曲，這樣就可以通過指針的偏轉角度大小表示螺栓、 螺母的旋轉程度，其數值可通過刻度盤讀 出。汽車維修中常用扭矩扳手的規格為 300N-m。

使用指針式扭力扳手時，應注意左手在握住扳手與套筒連接處時，不要碰到指針桿，否則會造成讀數不準。

預置力式扭力扳手

預置力式扭力扳手可通過旋轉手柄，預先調整設定扭矩，達到設定扭矩時，該扳手會發出警告聲響以提示用戶。當聽到“咔噠”聲響后，立即停止旋力以保證扭矩正確，當扳手設在較低扭力值時，警告聲可能很小，所以應特別注意。

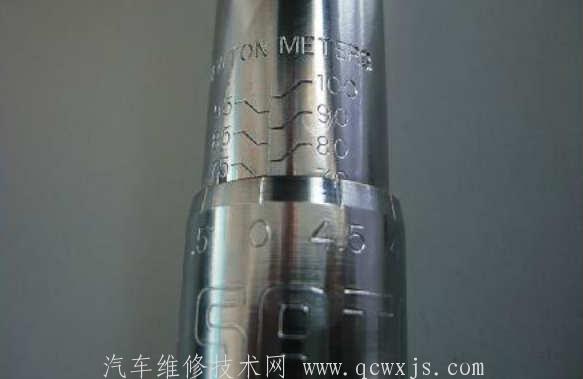

預置力式扭力扳手刻度的讀取，與外徑千分尺類似。

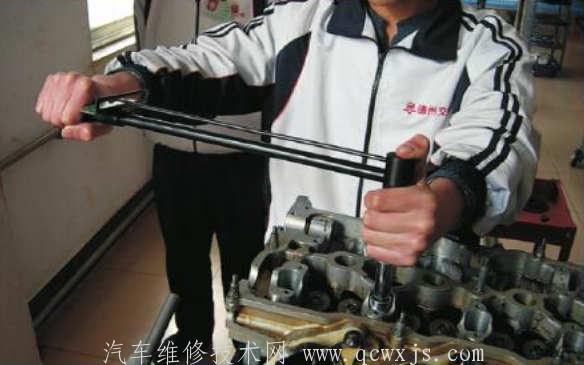

在使用扭力扳手?jǐn)Q緊時要用左手握住套筒，并保持扭力扳手的方榫部及套筒垂直于緊固件所在平面；右手握緊扭力扳手手柄，向自己這邊扳轉。

禁止向外推動工具，以免滑脫而造成身體傷害。http://www.011315.cn/

擰緊螺栓、螺母時，不能用力過猛， 不可施加沖擊扭力。當旋緊阻力不斷增加時，旋轉的速度應相應放緩，以免損壞螺紋。當扭力過大時，禁止在扭力扳手的手柄上再加裝套管或用錘子捶擊。

切勿在達到預置扭力后繼續旋力，如繼續旋力，會使扭力大大超出預設值，除對扳手造成嚴重?fù)p害外，還會損壞螺栓、螺母。

用扭力扳手緊固一個平面上多個固定螺栓且力矩較大時，要注意擰緊順序。一般的擰緊順序是從中間至兩邊且對角分多次擰緊，詳細順序以維修手冊為準。

正確使用扭矩扳手的要點
由于手動式扭矩扳手體積小，使用方便，能報警，因此在

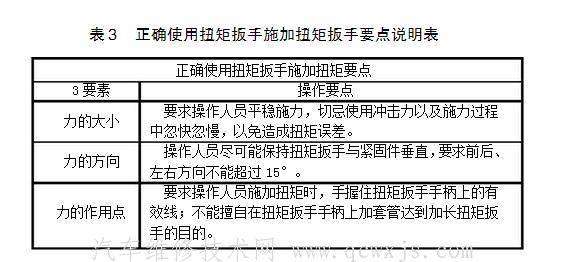

機械裝配的生產流水線得到廣泛使用。但是，使用手動式扭矩扳手對操作員的操作水平有一定的要求，以下主要論述正確使用手動式扭矩扳手施加扭矩時的要點。力的作用有3要素：力的大小、力的方向、力的作用點。我們從力的3要素進行說明（見圖5、表3）。

扭矩扳手的選用以及準確性的保證
扭矩扳手的選用說明如下。

（1）扳手頭部選擇。

主要有棘輪、開口頭、梅花頭、可換頭等，要根據使用控制點的工況、安全因素等來決定選用什么樣頭部的扭矩扳手。優先選用棘輪式，因?yàn)槠浼劝踩址奖悖瑫r(shí)是標準件，成本較低。

（2）扭矩扳手的量程。

按照計量器具選用原則，優先選用設定值（檢測值）在扭矩扳手量程1/2~2/3的扭矩扳手。

（3）扭矩扳手的長度和重量。http://www.011315.cn/

在量程接近的扭矩扳手中，優先選用有效長度長、重量相對輕的扭矩扳手，因?yàn)槠涫×Γ山档筒僮鲉T工的勞動強度。

扭矩扳手既是用于緊固件緊固的工具，又是保證緊固件扭矩質量的計量器具，其準確性直接影響緊固件的扭矩質量。在實踐中按照國家檢定規程《JJG707—2003扭矩扳子》進行檢定，操作員必須使用具有合格標識的扭矩扳手施加扭矩。同時，根據使用頻次以及周檢合格率情況，開展扭矩扳手的自校班前檢查工作，保證扭矩扳手的準確性，從而確保緊固件扭矩質量。
