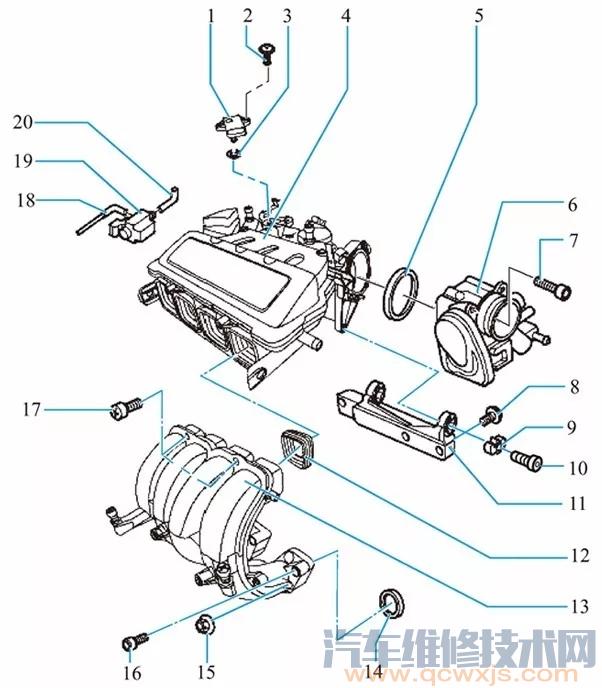

進氣管裝配圖

1—進氣歧管壓力傳感器和進氣溫度傳感器；2、7、8、10、15~17—螺栓；3—O形圈； 4—進氣歧管上部件；5、12、14—密封環；6—節氣門控制單元；9—橡膠支座； 11—支撐架；13—進氣歧管下部件；18、20—真空軟管； 19—進氣歧管轉換電磁閥

維修提示：進行該操作要關閉點火開關及所有用電器， 拔出點火鑰匙。

步驟1：

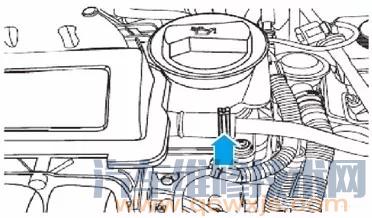

將電纜導向件的防松銷從燃油分配器上壓出并將燃油分配器的螺栓擰出（箭頭）。

步驟2：

松開連接螺栓1；

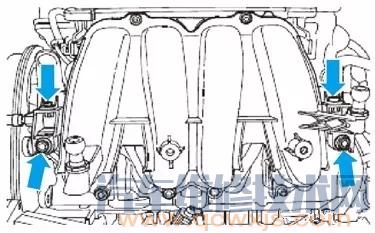

松開連接進氣歧管下部件和汽缸蓋的所有普通螺栓（箭頭）；

小心撬開進歧氣管上部件的兩個凸耳（箭頭A）并向前拔出進氣歧管下部件。

步驟3：

脫開噴油閥插頭連接（箭頭）。

步驟4：

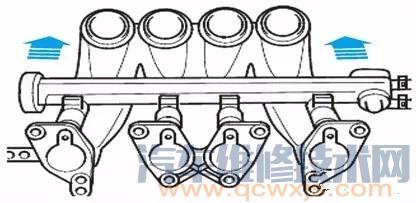

將燃油分配器與噴油閥一起從進氣歧管下部件上均勻拔出（箭頭），并將其放在發動機艙內的一塊干凈的抹布上面。

安裝以相反順序進行，安裝過程中要注意以下幾點：

① 更換進氣歧管和汽缸蓋之間的密封環。

② 更換噴油閥和進氣歧管之間的密封環并用干凈的發動機油略微浸潤。

③ 將燃油分配器與噴油閥插到進氣歧管上并均勻壓入。

④ 注意進氣歧管下部件和上部件之間密封環的正確安裝。

步驟1：

拆下節氣門控制單元；

拆下發動機罩；

將進氣歧管上至制動助力器的真空軟管（箭頭）拔下；

拆卸二次空氣泵及相關部件。

步驟2：

將燃油分配器的螺栓擰出并將電纜導向件的防松銷從燃油分配器上壓出（箭頭）

步驟3：

將電氣插頭連接（箭頭）脫開并將進氣歧管上的電纜取下放置一旁；將活性炭罐電磁閥N80及管路2 和冷卻液軟管1 從進氣歧管上脫開。

步驟4：

將插頭1拔下并將節氣門控制單元J338拆下（箭頭）。

步驟5：

從后部的進氣歧管懸掛裝置的左右兩側旋出螺栓（箭頭）。

步驟6：

旋出連接進氣歧管下部件和汽缸蓋的所有剩余的連接螺栓（箭頭）。

步驟7：

將導線導向件從燃油分配器上脫下來并將燃油分配器與噴油閥從進氣歧管下部件上拆下；

將進氣歧管從汽缸蓋上拆下并將燃油分配器與噴油閥放置在一塊干凈的抹布上。

進氣歧管安裝步驟以拆卸相反順序進行
