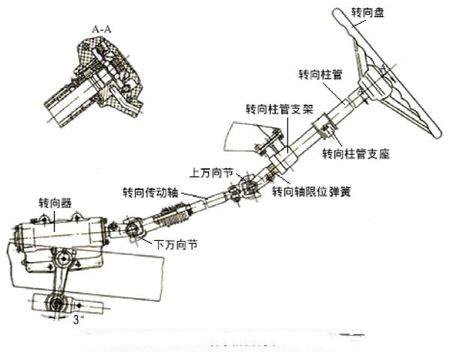

轉向操縱機構部件包括轉向盤、轉向軸、轉向管柱和轉向軸萬向節。點火鑰匙開關部件安裝在轉向管柱蓋中。為了安全，轉向盤移動可以通過取出點火鑰匙和使用螺栓鎖止，然后將軸固定到轉向管柱上。某些轉向系統可能具有傾斜調整或伸縮裝置，以使駕駛更舒適。

轉向管柱和轉向軸

轉向軸位于轉向管柱內部。轉向管柱支承轉向軸并將其固定到位，在轉向軸頂部為轉向盤，底部為撓性連接或萬向節，以及其他將轉向盤轉動傳遞到轉向機的零件。

可收縮轉向操縱機構

可收縮轉向盤和轉向管柱用于防止駕駛員在事故中受到嚴重傷害。在碰撞開始過程中可收縮轉向管柱被壓下時，在防止轉向盤傷害駕駛員的同時，也緩沖了駕駛員與轉向盤的二次碰撞。通過沿轉向管柱垂直收縮，碰撞的能量被轉向軸或轉向管柱吸收。

機械調節和電動調節轉向管柱的主要部件結構基本沒有區別，這兩種轉向管柱都配有電動轉向鎖。

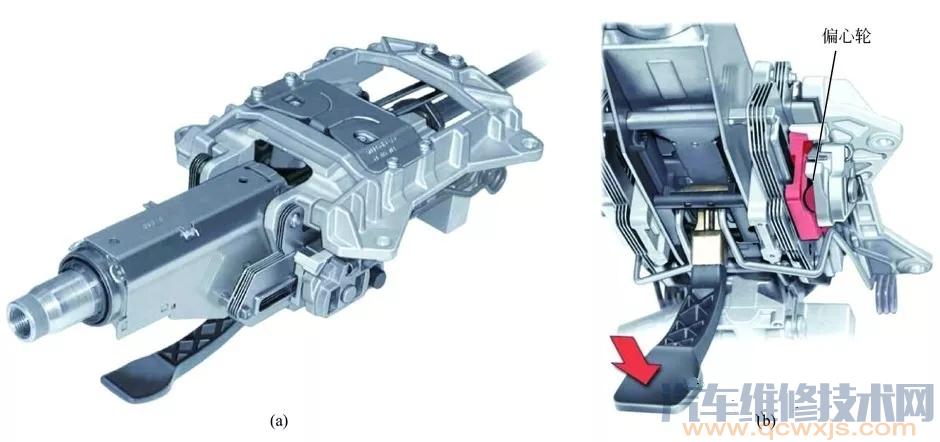

機械調節轉向管柱是通過兩組金屬薄片來固定的，每組各有8 片鋼片。每4 片鋼片均可進行軸向調節，鋼片上用于調節的間隙是呈軸向布置的。每側的另4 片鋼片是呈垂直方向布置的，用于完成轉向管柱的垂直調節。由兩個輥子沿盤形凸輪的斜面向上運動來完成夾緊過程。偏心彈簧將杠桿固定住。

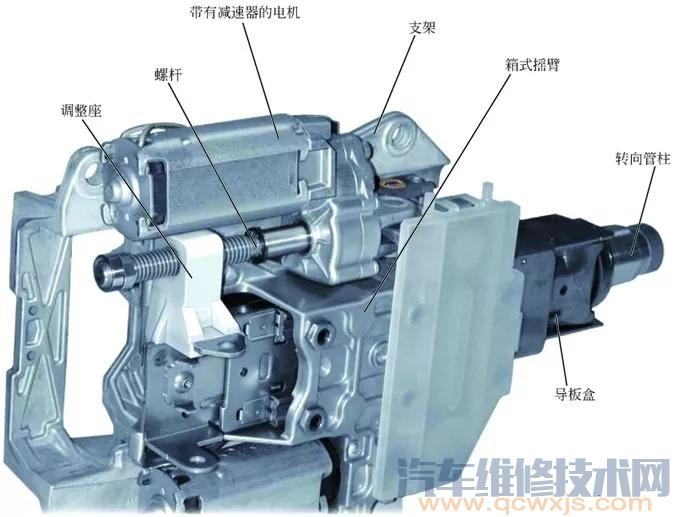

電動調節轉向管柱的軸向調整：帶有減速器的電機和螺桿與箱式搖臂是固定在一起的，帶有轉向管柱的導板盒與調整座是固定在一起的，螺桿擰在調整座的內螺紋內，螺桿的旋轉運動轉換成導板盒和轉向管柱的軸向運動。電機內有一個霍爾傳感器，該傳感器會測出電機轉動的圈數，控制單元由此就可計算出轉向管柱當前的位置。

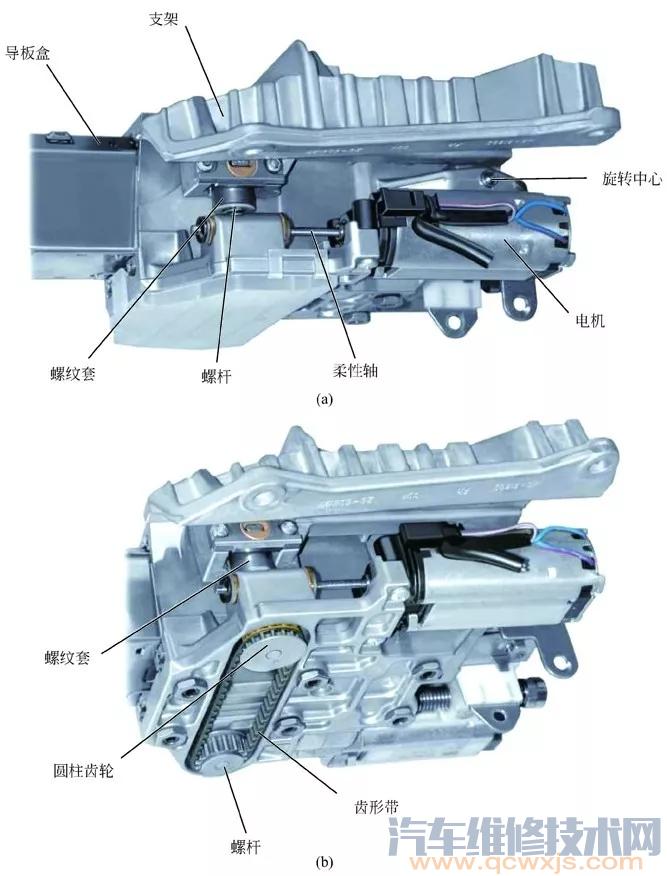

電動調節轉向管柱的垂直調整：帶有導板盒和轉向管柱的箱式搖臂是支承在支架內且可轉動的，帶有柔性軸、螺桿和減速器的電機與箱式搖臂是固定在一起的，支架內裝有一個螺紋套，螺桿就擰在該套內，螺桿的轉動會使螺紋套在垂直方向運動。帶有導板盒和轉向管柱的箱式搖臂就會繞共同的旋轉中心轉動，螺桿的另一端與一個圓柱齒輪固定在一起，這個轉動通過一條齒形帶傳到轉向管柱另一面的一根螺桿上，在這面使用相同的部件來進行調整。

這種兩面支承可以大大提高轉向管柱的連接剛度。電機內有一個霍爾傳感器，該傳感器會測出電機轉動的圈數，控制單元由此就可計算出轉向管柱當前的位置。

帶有圓錐外花鍵的鎖止輪通過一個滑動摩擦聯軸節與轉向管柱相連；帶有圓錐內花鍵的鎖止滑塊支承在導板盒內，可以縱向移動。

電機通過蝸桿來驅動圓柱齒輪。換向杠桿支承在電動轉向柱鎖總成內，可縱向移動，并通過拉桿與鎖止滑塊相連。
