活塞的選配方法及注意事項
汽車大修知識
09-05
當氣缸的磨損超過規定值及活塞發生異常損壞時,必須對氣缸進行修復,并且要根據氣缸的修理尺寸選配活塞。選配活塞時要注意以下幾點:
① 選用同一修理尺寸和同一分組尺寸的活塞。
活塞裙部的尺寸是鏜磨氣缸的依據,即氣缸的修理尺寸是哪一級,也要選用哪一級修理尺寸的活塞。由于活塞的分組,只有在選用同一分組活塞后,才能按選定活塞的裙部尺寸進行鏜磨氣缸。
② 同一發動機必須選用同一廠牌的活塞。
活塞應成套選配,以保證其材料和性能的一致性。
③ 在選配的成套活塞中,尺寸差和質量差應符合要求。
成套活塞中,其尺寸差一般為0.02~0.025mm,質量差一般為4~8g,銷座孔的涂色標記應相同。
新型汽車的活塞與氣缸的配合都采用選配法,在氣缸的技術要求確定的前提下,重點是選配相應的活塞。活塞的修理尺寸級別一般分為+0.25mm、+0.50mm、+0.75mm、+1.00mm 四級,有的只有1~2個級別。在每一個修理尺寸級別中又分為若干組,通常分為3~6組不等,相鄰兩組的直徑差為0.010~0.015mm。

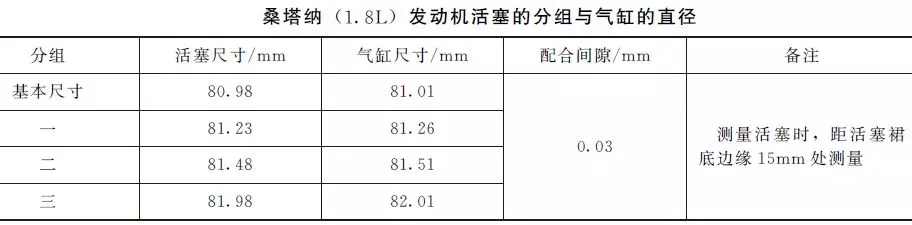

選配時,要注意活塞的分組標記和涂色標記。有的發動機為薄型氣缸套,活塞不設置修理尺寸,只區分標準系列活塞和維修系列活塞,每一系列活塞中也有若干組供選配。活塞的修理尺寸級別代號常打印在活塞頂部。桑塔納(1.8L)發動機活塞的分組與氣缸直徑見下表。
