寶馬N52發動機 常見裝配在E60、E66、E90、F18、F02車輛中 常見觸媒堵塞、機油格座墊漏油及VANOS電磁閥故障。
寶馬n20發動機通病——漏油

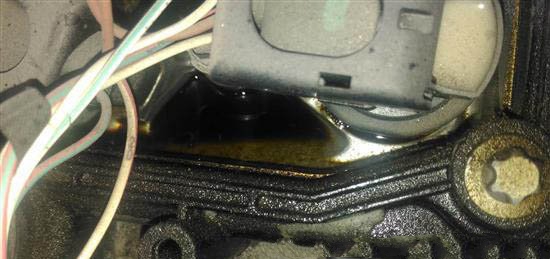

據車質網數據顯示,在發動機漏油故障問題上,投訴主要集中在2013、2014款華晨寶馬5系、3系部分車型中,國內制造的n20B20型號發動機因而成為了漏油的“罪魁禍首”。很多車主反饋,車輛使用一年后普遍出現發動機漏油現象。 從車質網接到的投訴內容來看,漏油部位是在發動機氣門室蓋處。據部分車主爆料,4S店工作人員直言不諱地稱寶馬發動機都這樣,氣門室蓋在2-3萬公里時就會出現漏油,但由于氣門室蓋上方帶有發動機罩蓋,導致問題隱蔽性較強,所以車主并不容易在第一時間發現問題,好在寶馬已經在B系列發動機上對此做了改進。
寶馬n52發動機通病——燒機油
n52作為鎂鋁合金發動機,為了防止水造成電化學腐蝕,所以缸體套件上面設計了很多的密封件。最明顯的就是缸墊外圍比別的發動機多一圈橡膠墊,但是車主反映的滲油現象還是很嚴重。而且由于活塞環設計的先天缺陷,導致的n52的發動機普遍8萬公里之后出現燒機油的通病。 值得一提的是,n52這款發動機,3.0L排量的燒機油問題會比較少,畢竟這款發動機設計初期就是按照3.0L排量做的。2.5L算是半個閹割版,問題更容易出現,更容易燒機油。還有n52曾經有過一次VAnOS的召回,因為外殼固定螺栓設計缺陷,導致發動機可變氣門正時機構(VAnOS)的密封性受到影響而發生異常或失效。
下面是寶馬N52發動機故障的一些維修案例,供大家參考。
寶馬N52發動機故障案例1
故障現象:
1.客戶反映發動機故障燈亮,在等紅綠燈時有時發動機轉速波動。試車發動機在怠速時游車,轉速表指針在600-1500之間上下波動,故障燈點亮,故障時有時無。
2.執行ISID測試DME存儲故障代碼102002空氣質量,可信度:空氣質量過低。故障頻率為23次,故障時進氣量為8kg/h。讀取發動機數據流正常時發動機轉速660rpm,節氣門開度4%,節氣門前進氣壓力1019mbar,節氣門后進氣壓力970kpa,HFM值13.00kg/h。出現故障時HFM值在8-20kg/h之間,檢查發動機進氣管道未發現存在故障。
3.和其他正常車輛互換空氣流量計試車故障依舊存在,同時將此車空氣流量計在其他車上工作正常,可以排除空氣流量計損壞。
故障分析:
可能發動機存在漏氣,部分空氣未經過HFM計算,導致HFM測量的數據低于正常值,而DME為了防止發動機熄火,調節電子氣門增大進氣量,發動機轉速上升,連續循環導致發動機游車,故障燈點亮。發動機漏氣部位可能:進氣歧管、碳罐電磁閥、曲軸箱通風閥、曲軸前油封、曲軸后油封。
故障隔離:
1. 用清洗劑噴發動機進氣歧管附近,發動機轉速無變化,說明進氣歧管密封正常。
2. 將碳罐電磁閥堵住試車,發動機仍然會游車,互換電磁閥也游車,排除碳罐電磁閥損壞。
3. 將氣門室蓋通往進氣歧管的管路堵住試車,發動機運行平穩
4. 測量曲軸箱壓力,出現故障時壓力為30mbar,以前碰到曲軸箱調壓閥損壞的會有響聲出現,此車沒有響聲,但是不好檢查是否損壞。
5. 檢查曲軸前油封外觀正常,在發動機運轉時噴潤滑劑發現會往里面吸入,懷疑存在漏氣。
故障維修:更換曲軸前油封。
寶馬N52發動機故障2
車型:5系F18 N52T 發動機
客戶投訴:檢查客戶反映發動機故障燈亮。
估計原因:
檢查客戶反映發動機故障燈亮,該車已經是第四次過來查這個問題,前兩次因為客戶趕時間沒有查修,第三次電腦診斷沒有發動機相關故障,故先對車輛編程。
該車的具體故障情況如下:
1.只有發動機故障燈亮黃燈,CID上沒有信息提示
2.故障燈在行駛中和啟動時都有亮起過
3.冷車和熱車都有
4.故障碼曾經刪除過,現在又出現了
客人反映發動機故障燈在行駛中亮起,熄火后重新啟動車子后故障燈熄滅。開始時故障燈亮起比較頻繁,第三次過來檢查編程后故障燈再次出現的時間比較久。
第四次過來,電腦診斷發現前次和現在都有一個故障: 420921 EEPROM: 無法讀取數據(EGS初始化設 置 時) 或者在總字節中只有一個區段可以寫入,現在懷疑是EGS 電子變速箱控制系統有故障導致發動機故障燈亮。發送PUMA,技術部支持 更新變速箱閥體 。
車型:寶馬5系 發動機故障燈亮,發動機啟動時抖動厲害
經詢問該車前段時間由于進水在外面修理廠做過發動機大修,大修后出現該故障,拖車到我廠。我們接到車后,啟動發動機對故障進行確認:發現剛啟動的十幾秒發動機在1000轉左右波動厲害,之后轉速猛地升到1500轉后又降到700多轉,發動機開始平穩運轉。每次啟動都這樣。
我們用ISTA對其診斷,DME存有以下故障(詳見下圖):
130108 VANOS,進氣:調節誤差,位置未達到
130308 VANOS,排氣:調節誤差,位置未達到
進行診斷計劃,對Vanos 電磁閥進行功能測試并對其進行沖洗,故障依舊。于是我們做了以下維修措施:
1、拆檢 Vanos 電磁閥未發現有嚴重污染;
2、對換新的電磁閥 (排除閥門卡住故障);
正當把Vanos 電磁閥插頭插回去的時候,發現了一個讓人吃驚的問題,進排氣Vanos 電磁閥的插頭可能原來插反了。查找ISTA資料發現 進排氣確實插錯 。
換新油封后試車發動機工作平穩,故障排除。
寶馬N52發動機故障3
E70 N52
客戶反映:發動機故障燈報警。
查修過程:
1、電腦測試存在故障:29E0 DME 混合氣調節29E1 DME 混合氣調節 2 2A82 DME 進氣 VANOS 2D06 DME 空氣質量系統
2、執行相應的測試計劃沒有發現異常。
3、沖洗VONOS電磁閥,讀取角度正常:進氣85 排氣-115
4、讀取空流量怠速在3、5KG /h,對比其他車在13左右。
5、檢查進氣區域無異常,測試油壓正常,對調空氣流量計仍存在。
6、檢查偏心軸傳感器發現插頭拼腳處有機油,清洗后讀取怠速流量正常在 13KGH左右。后試車正常。
7、此故障應為偏心軸傳感器信號錯誤,導致錯誤的進氣。
