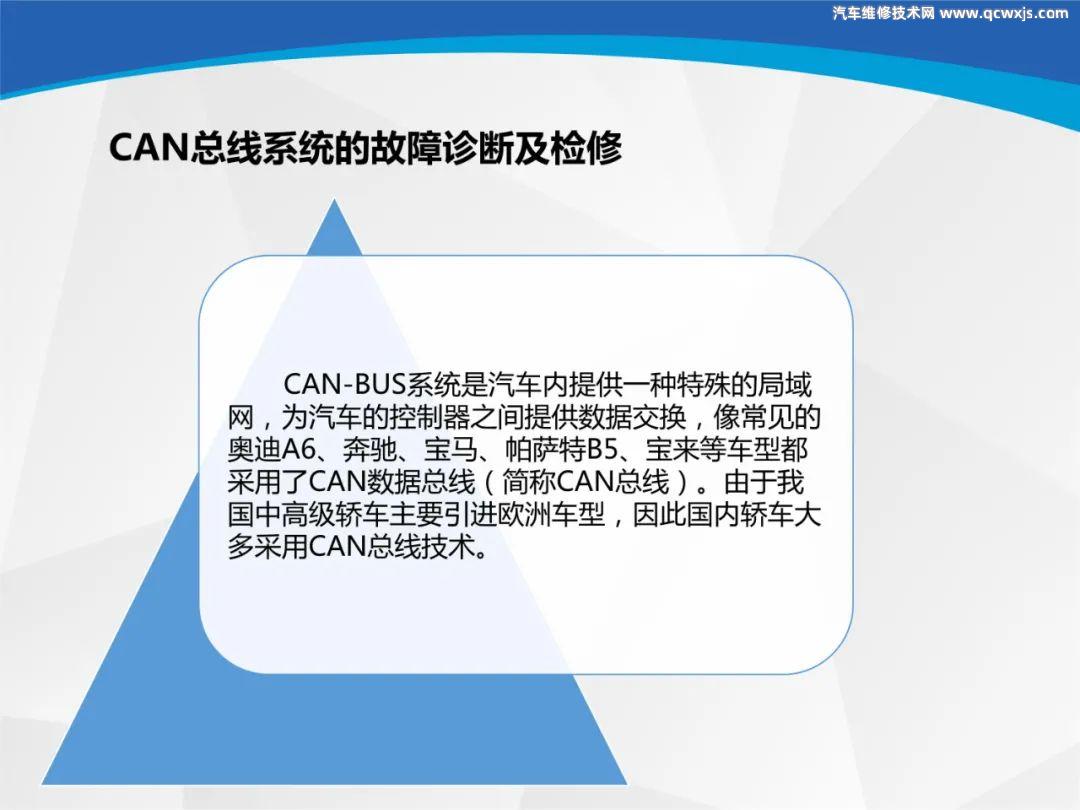

CAN-BUS系統是汽車內提供一種特殊的局域網，為汽車的控制器之間提供數據交換，像常見的奧迪A6、奔馳、寶馬、帕薩特B5、寶來等車型都采用了CAN數據總線（簡稱CAN總線）。由于我國中高級轎車主要引進歐洲車型，因此國內轎車大多采用CAN總線技術。

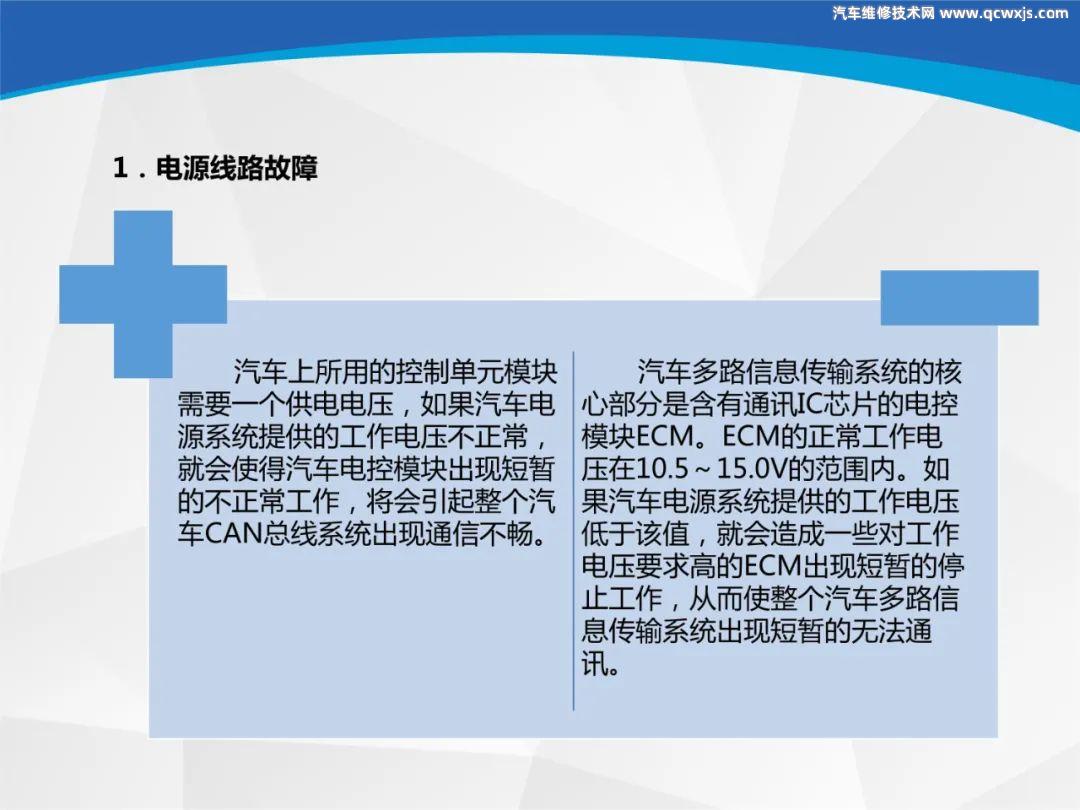

1.電源線路故障

汽車上所用的控制單元模塊需要一個供電電壓，如果汽車電源系統提供的工作電壓不正常就會使得汽車電控模塊出現短暫的不正常工作，將會引起整個汽車CAN總線系統出現通信不暢。汽車多路信息傳輸系統的核心部分是含有通訊IC芯片的電控模塊ECM。ECM的正常工作電壓在10.5~15.0V的范圍內。如果汽車電源系統提供的工作電壓低于該值，就會造成一些對工作電壓要求高的ECM出現短暫的停止工作，從而使整個汽車多路信息傳輸系統出現短暫的無法通訊。

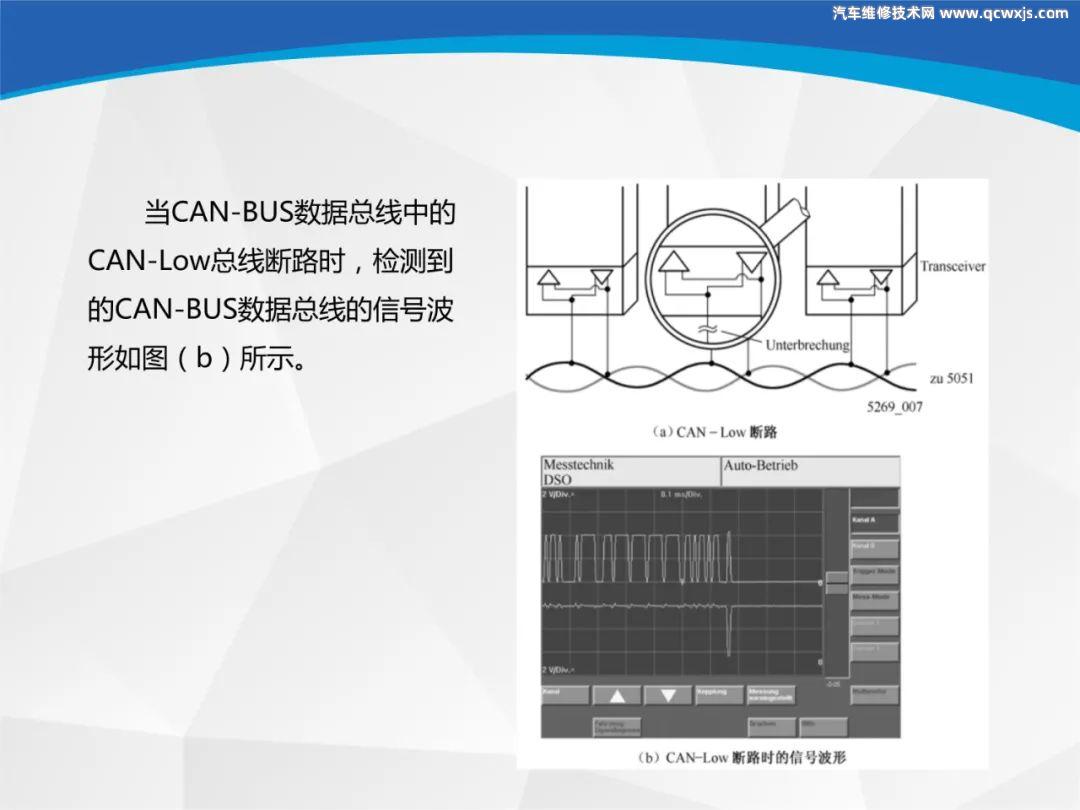

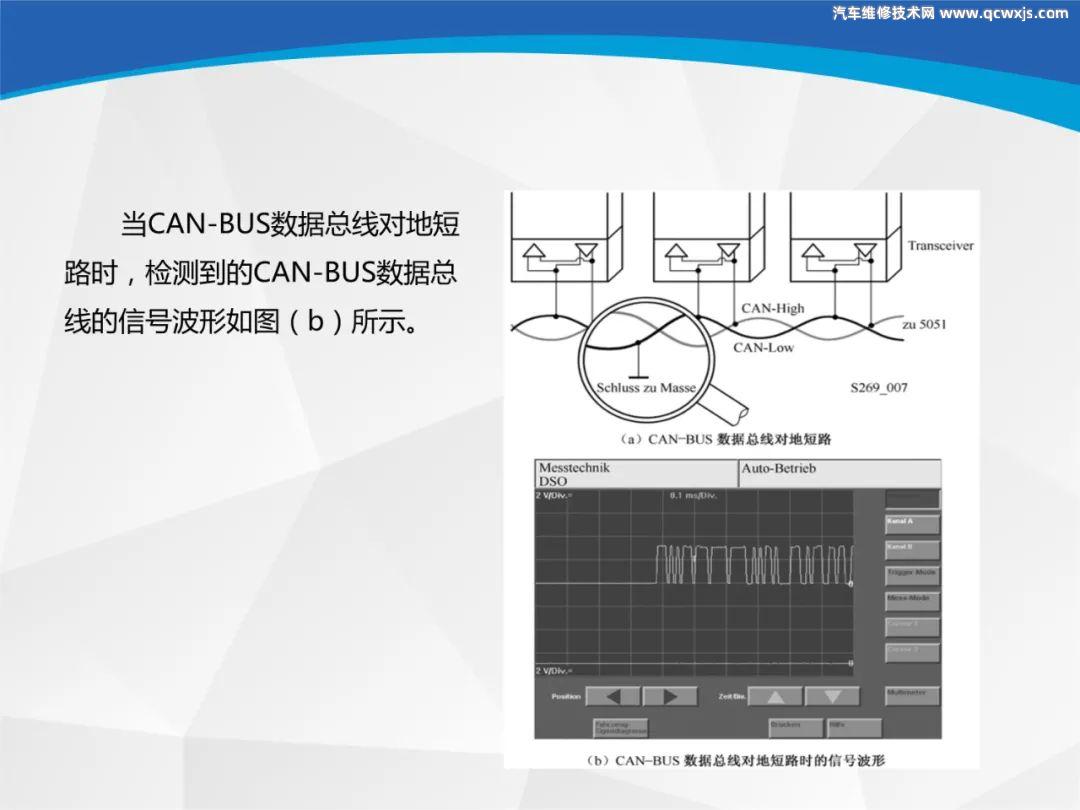

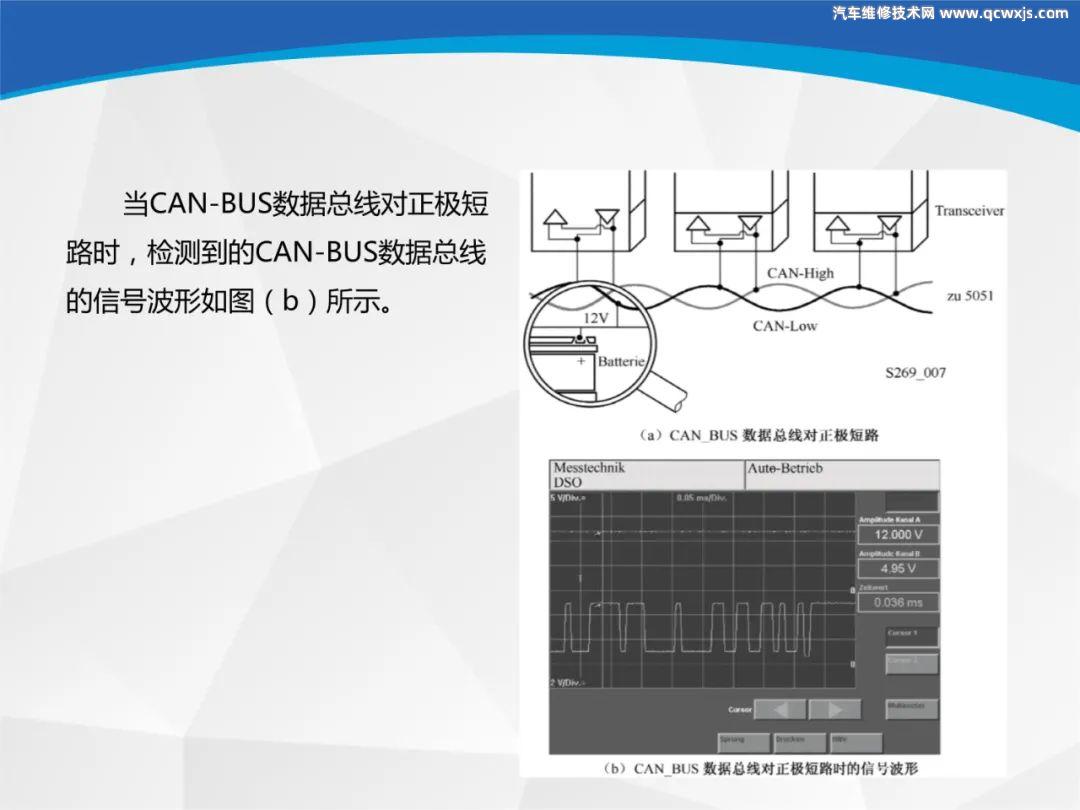

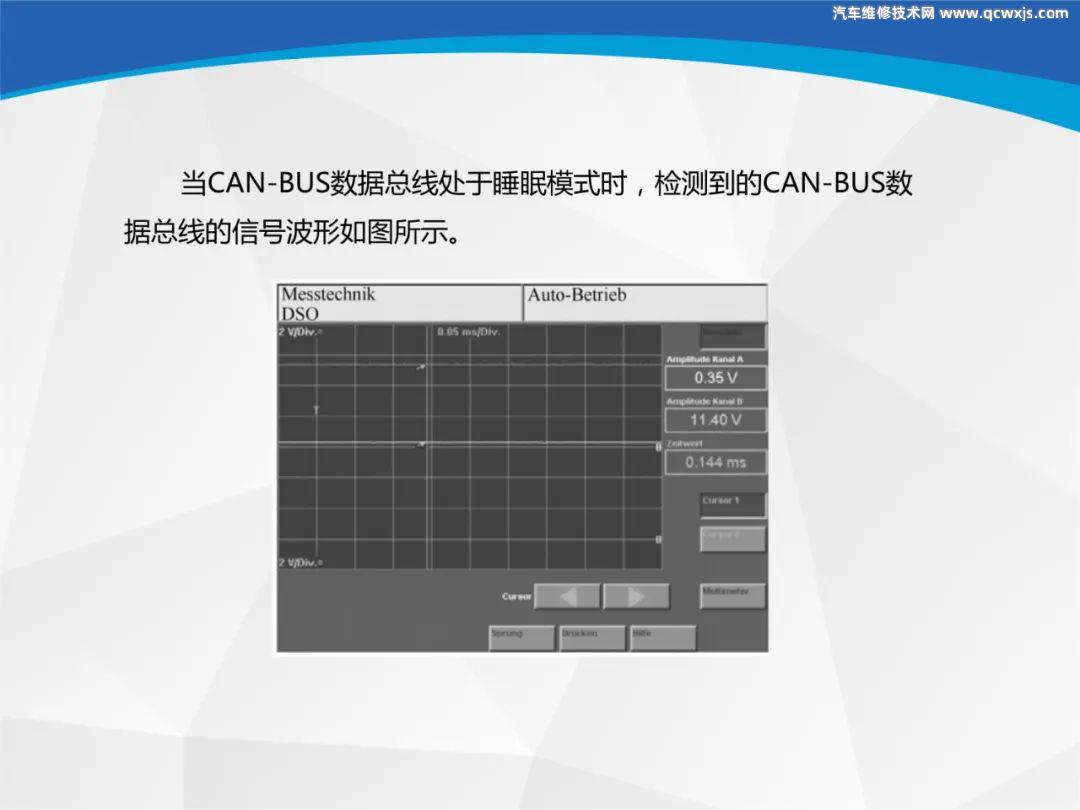

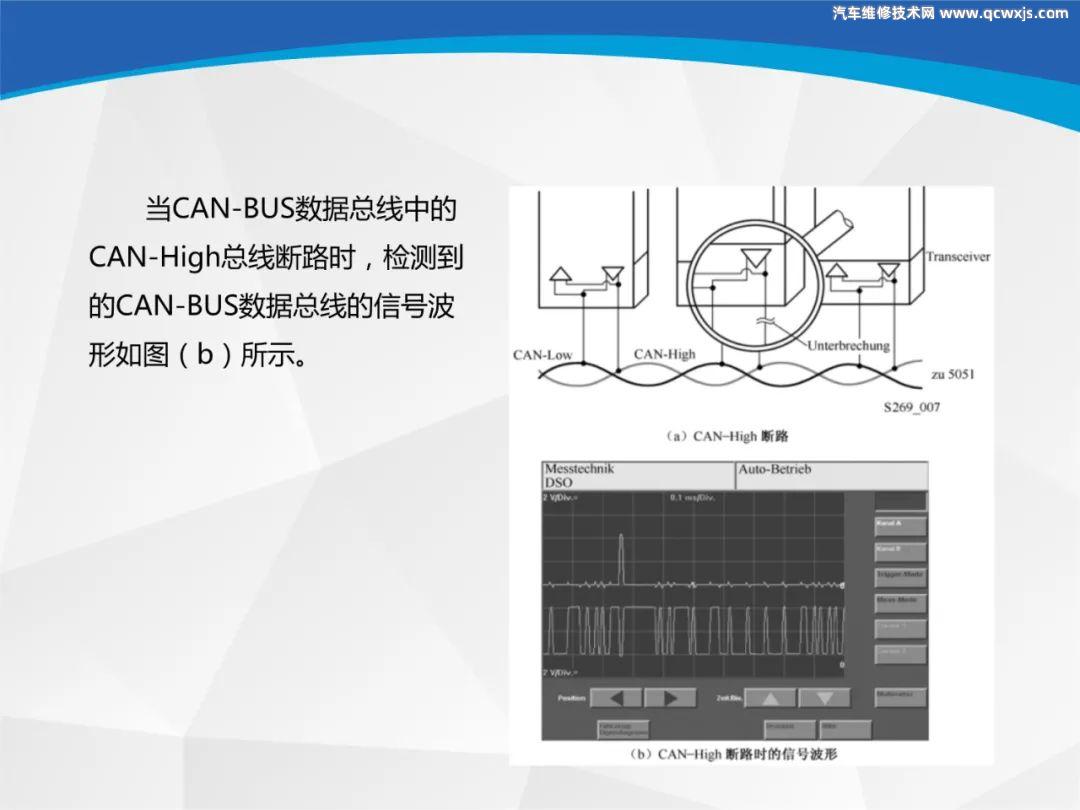

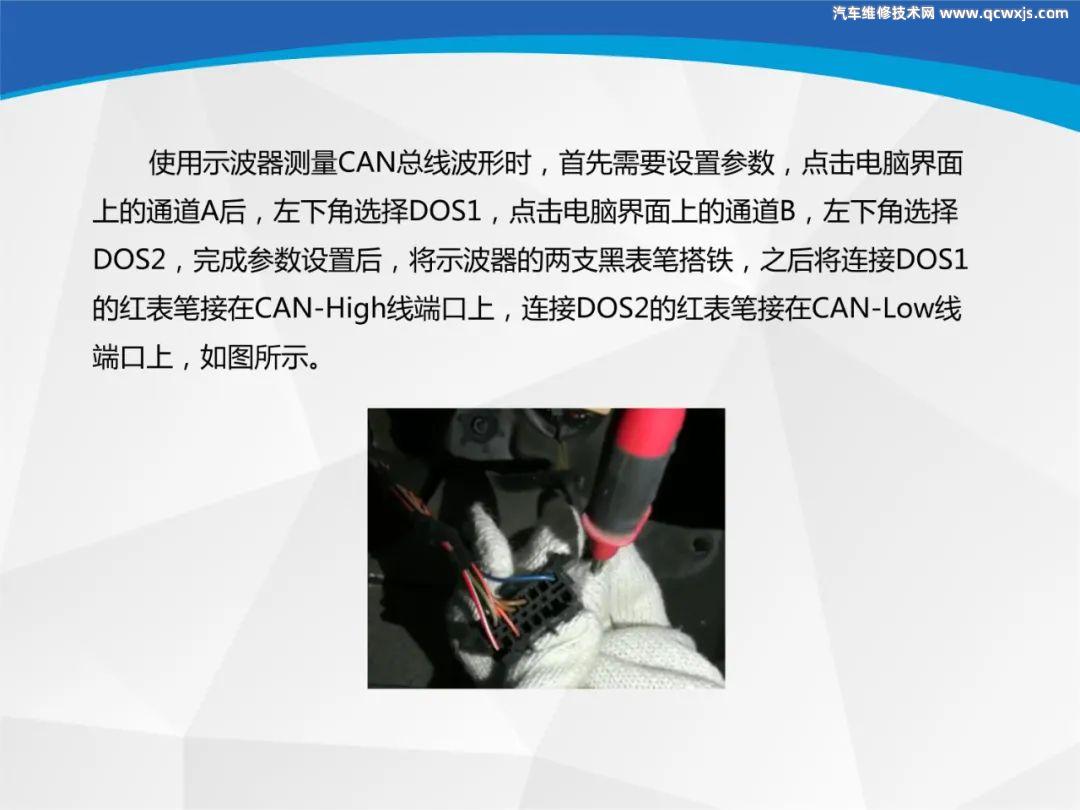

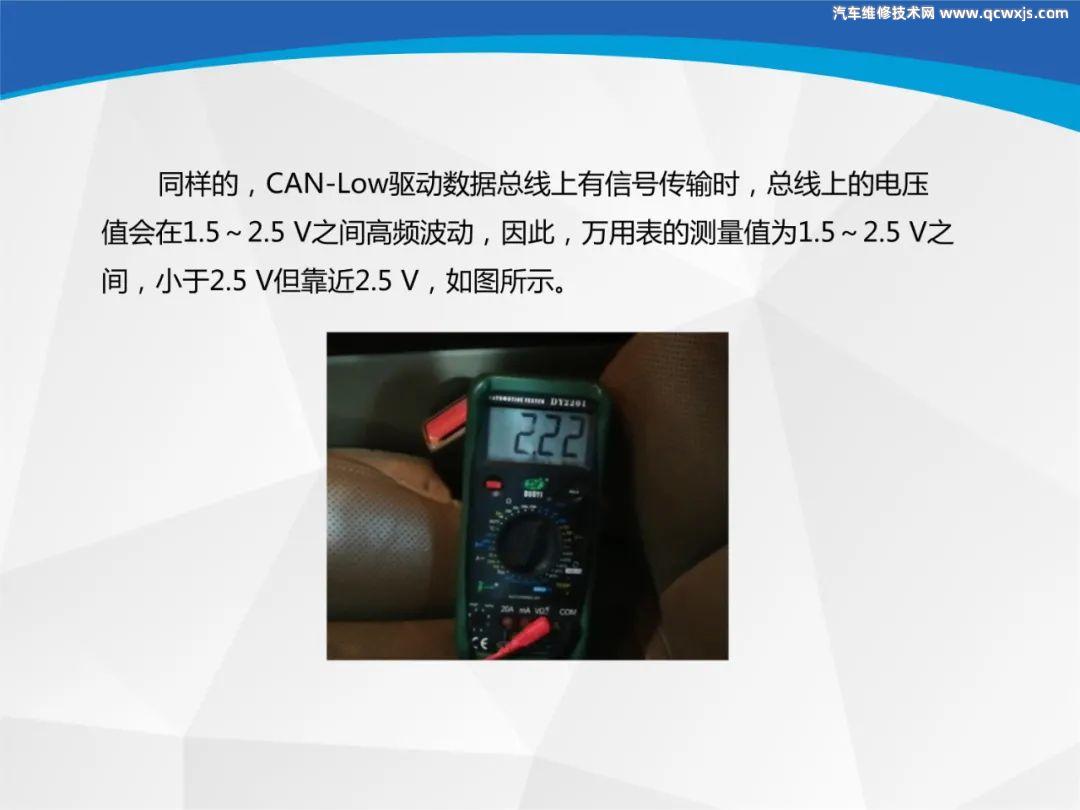

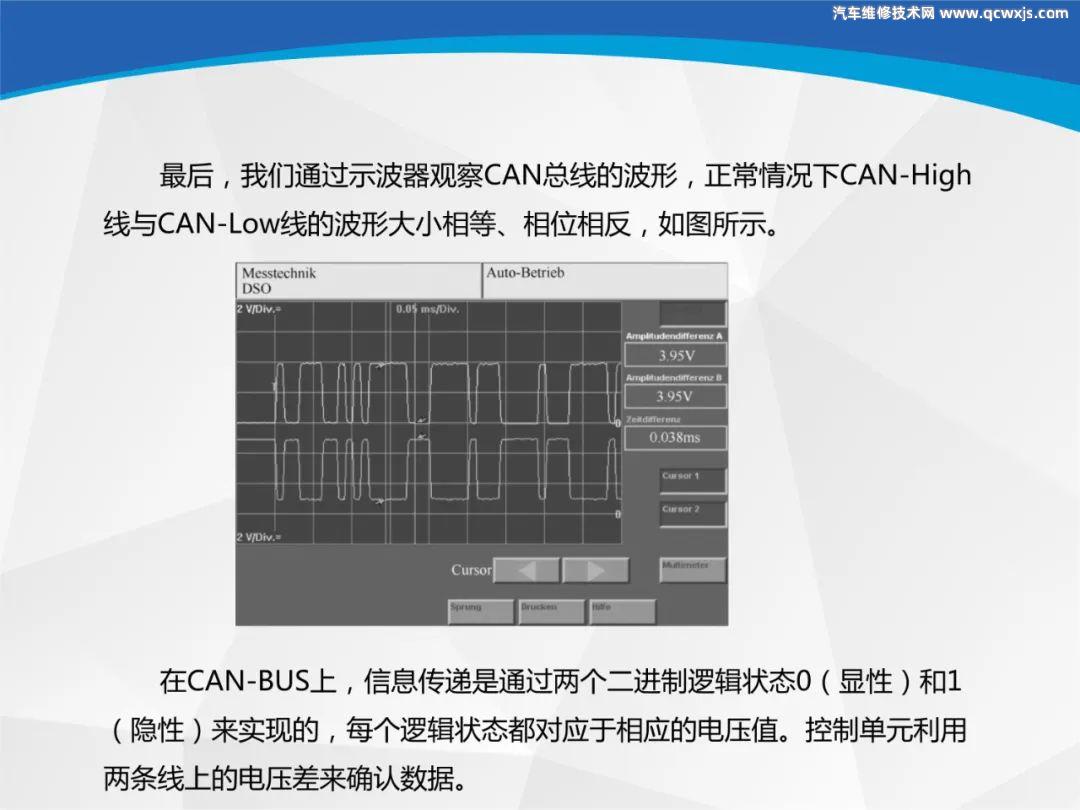

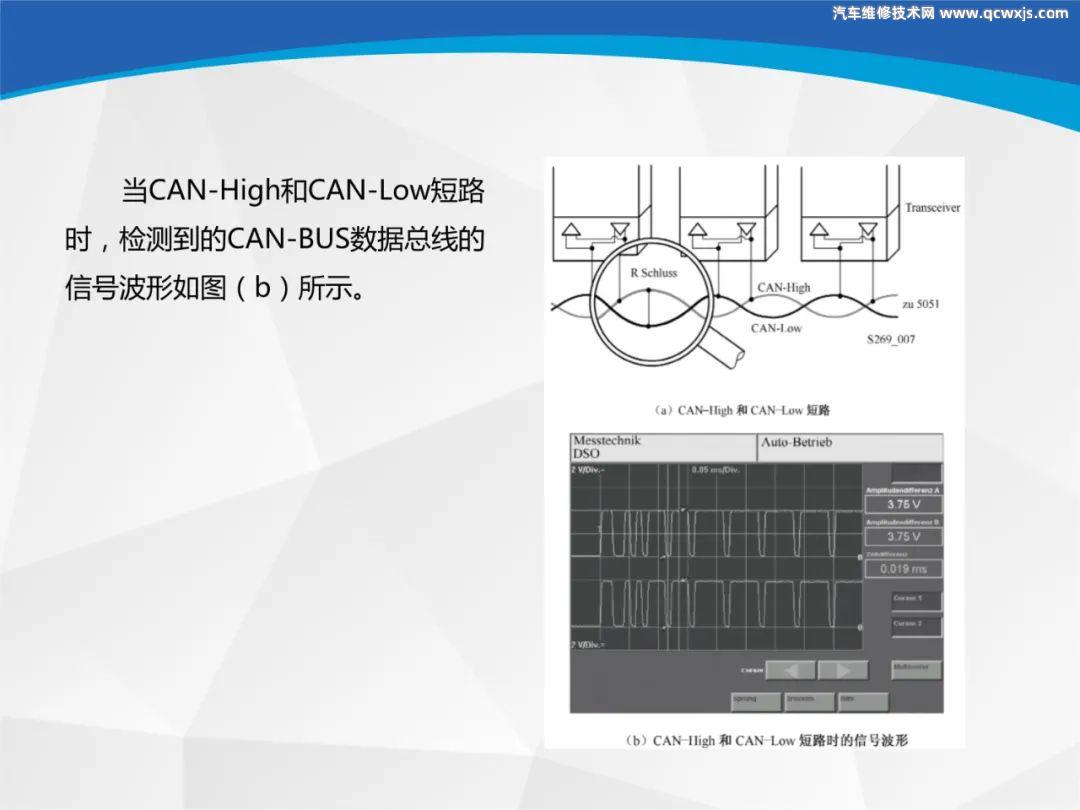

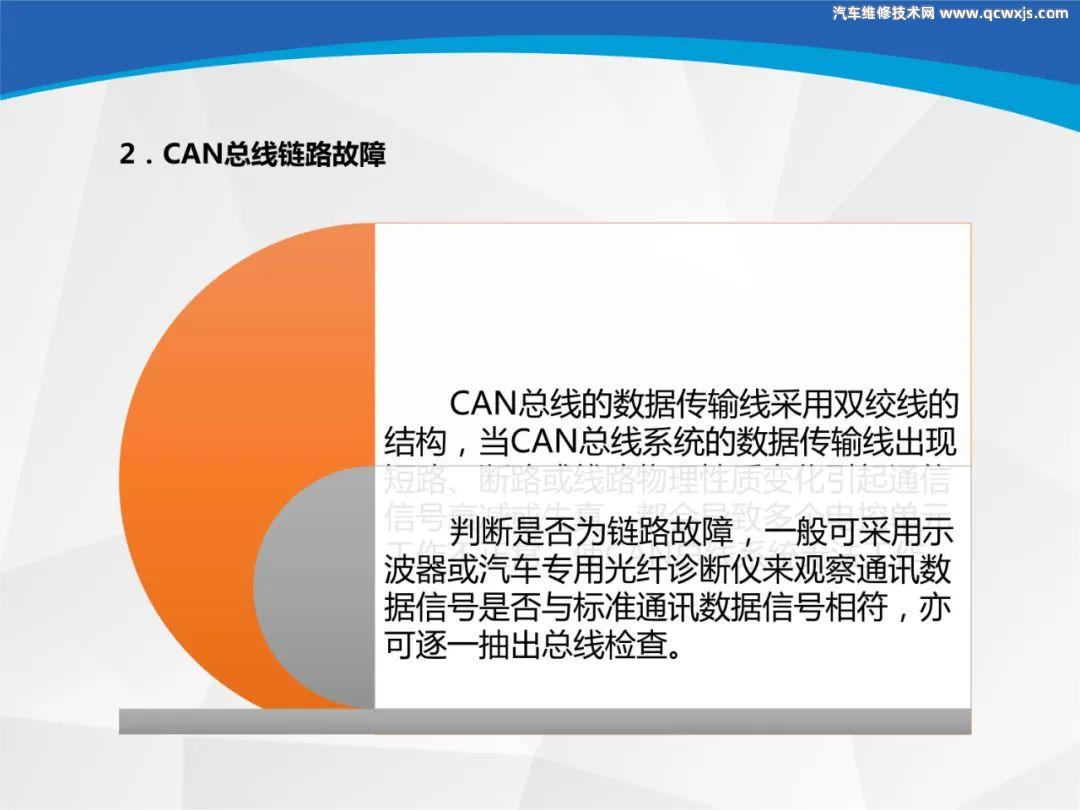

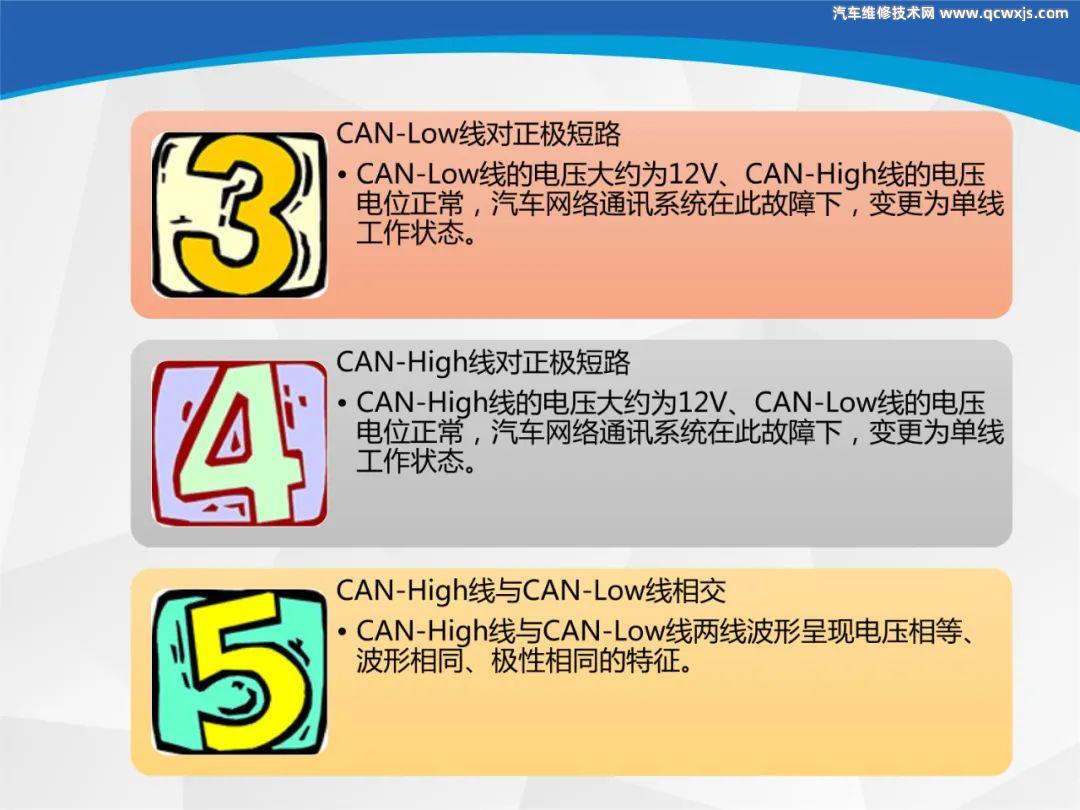

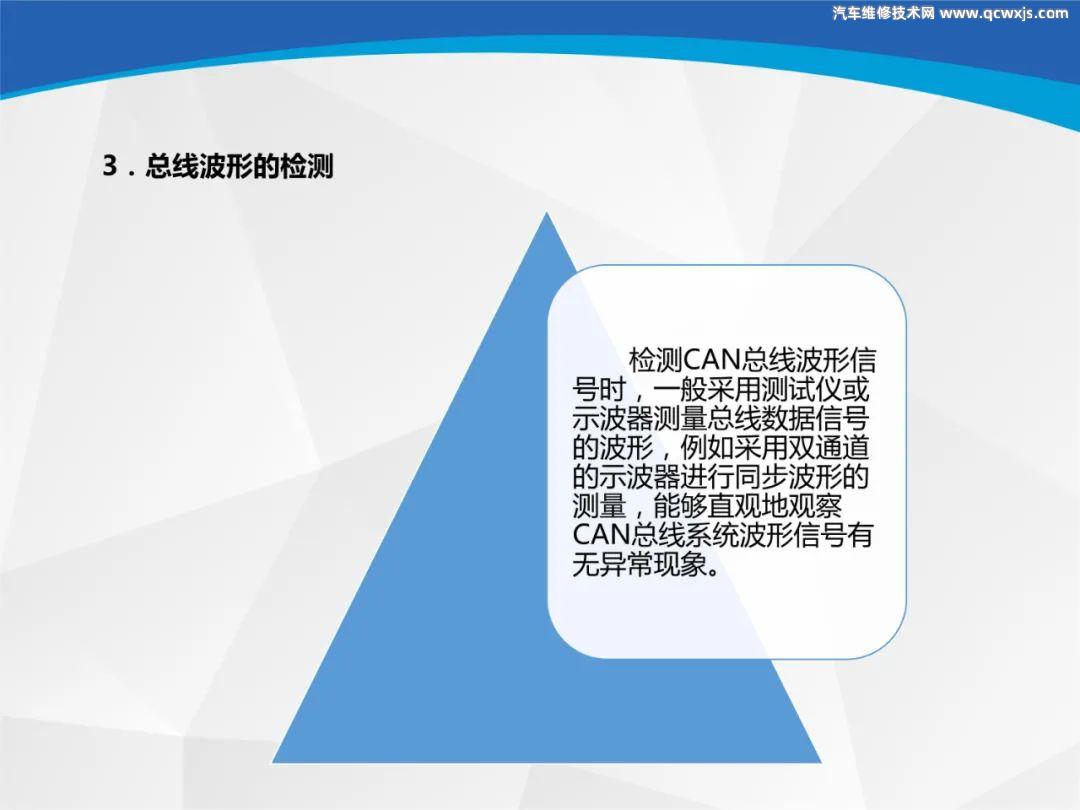

2.CAN總線鏈路故障CAN總線的數據傳輸線采用雙絞線的結構，當CAN總線系統的數據傳輸線出現判斷是否為鏈路故障，一般可采用示波器或汽車專用光纖診斷儀來觀察通訊數據信號是否與標準通訊數據信號相符，亦可逐一抽出總線檢查。

3.CAN總線節點故障

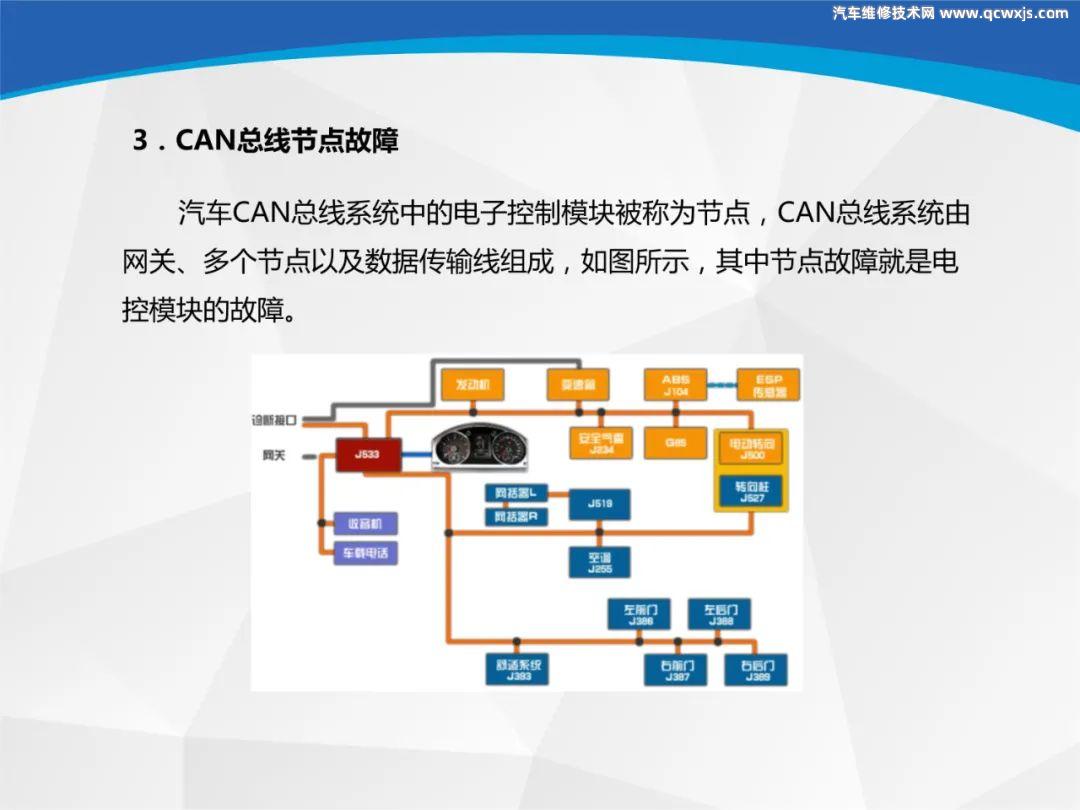

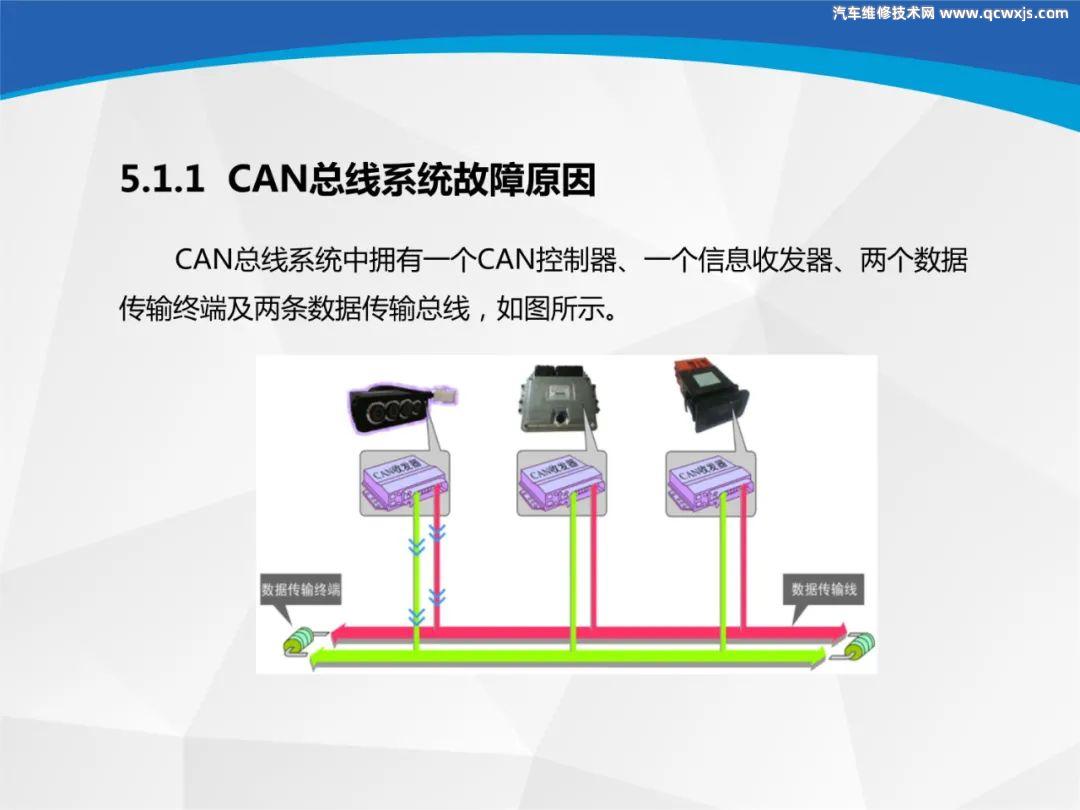

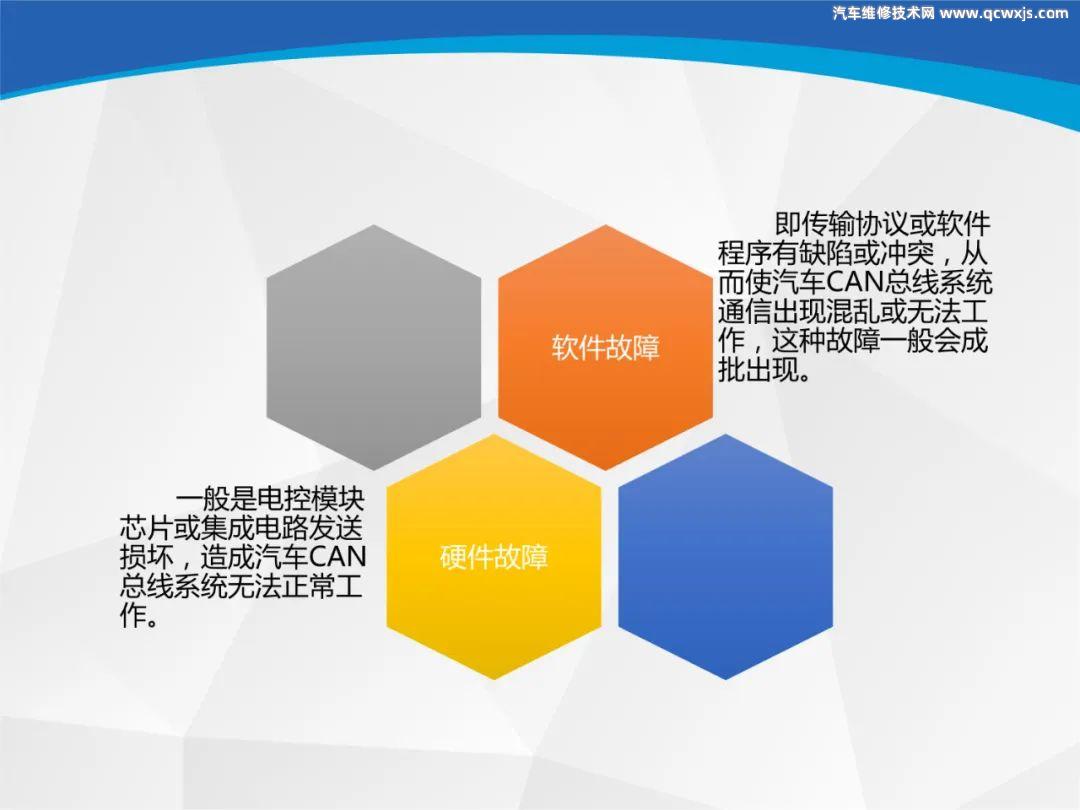

汽車CAN總線系統中的電子控制模塊被稱為節點，CAN總線系統由網關、多個節點以及數據傳輸線組成，如圖所示，其中節點故障就是電控模塊的故障。

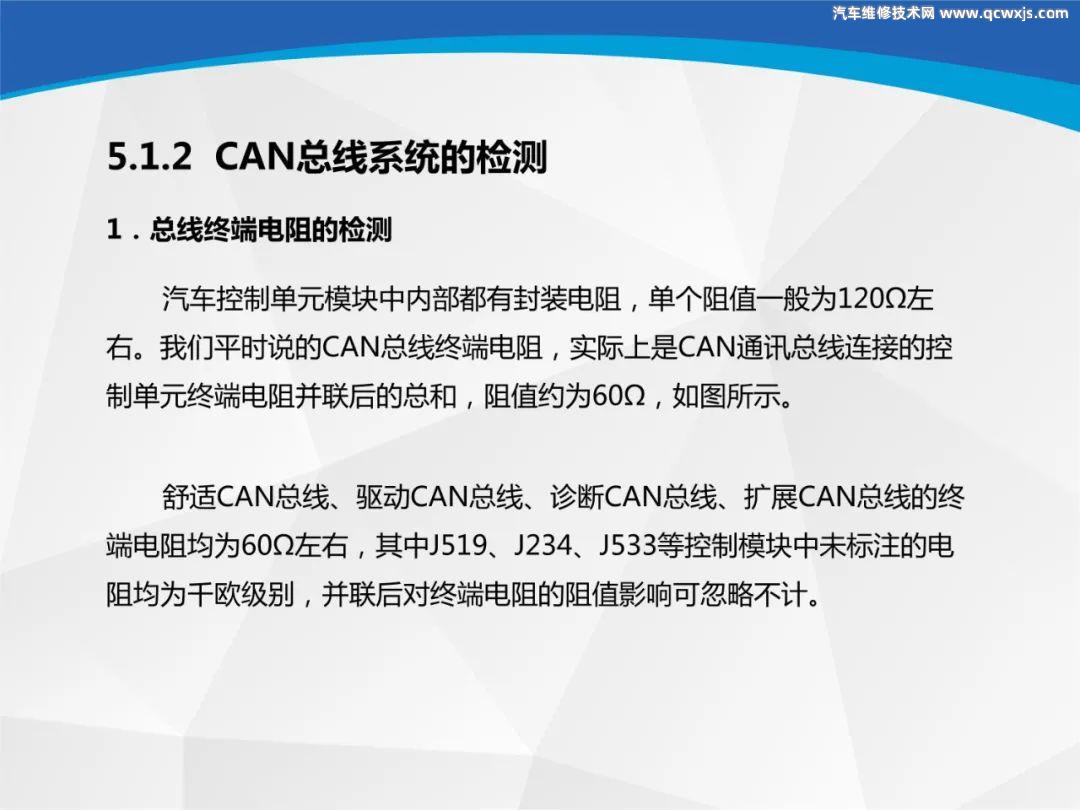

5.1.2 CAN總線系統的檢測

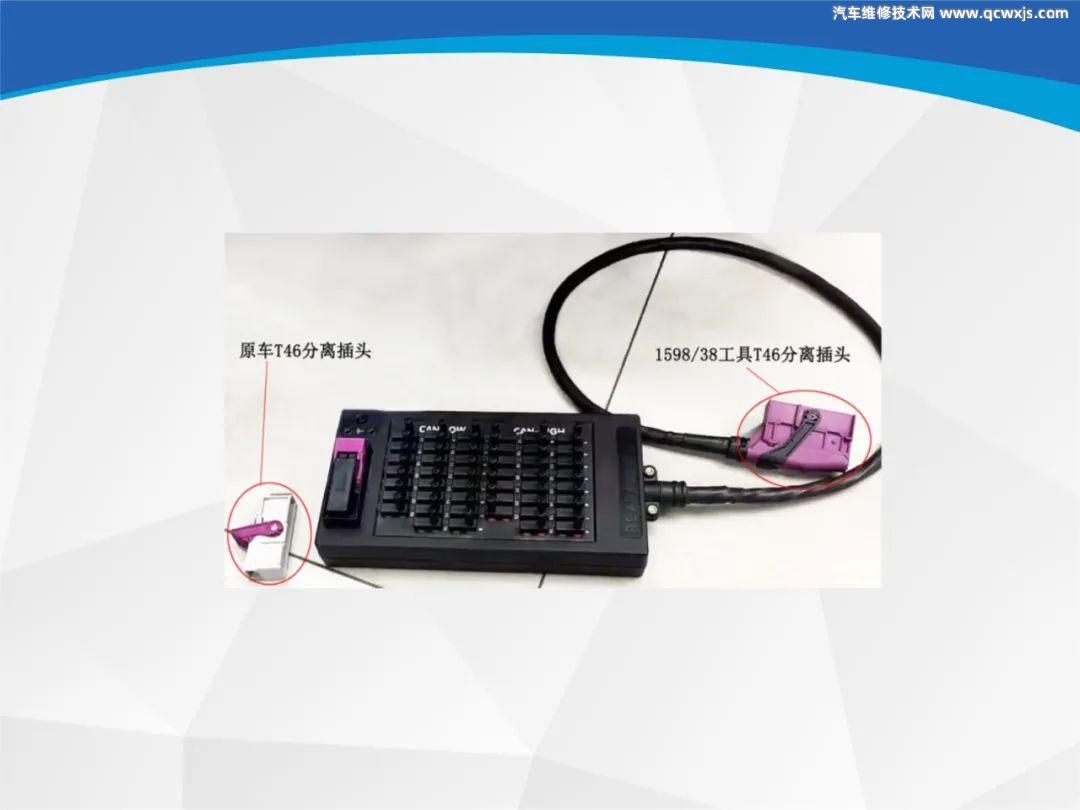

1.總線終端電阻的檢測

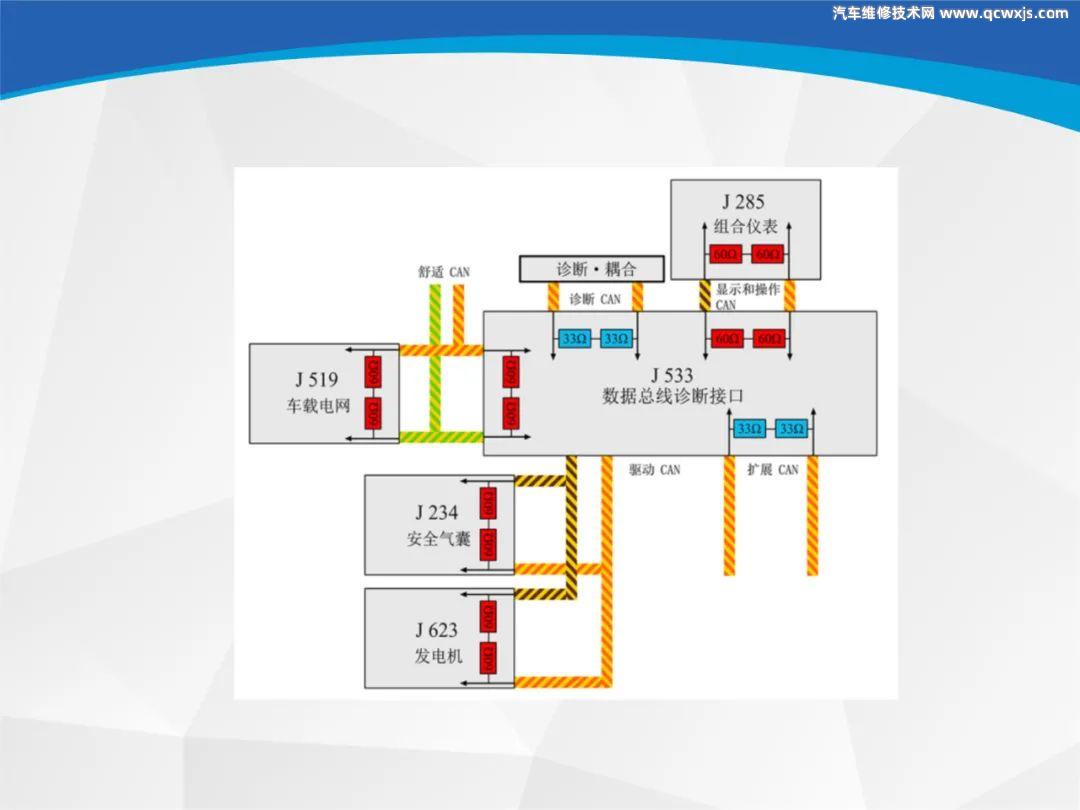

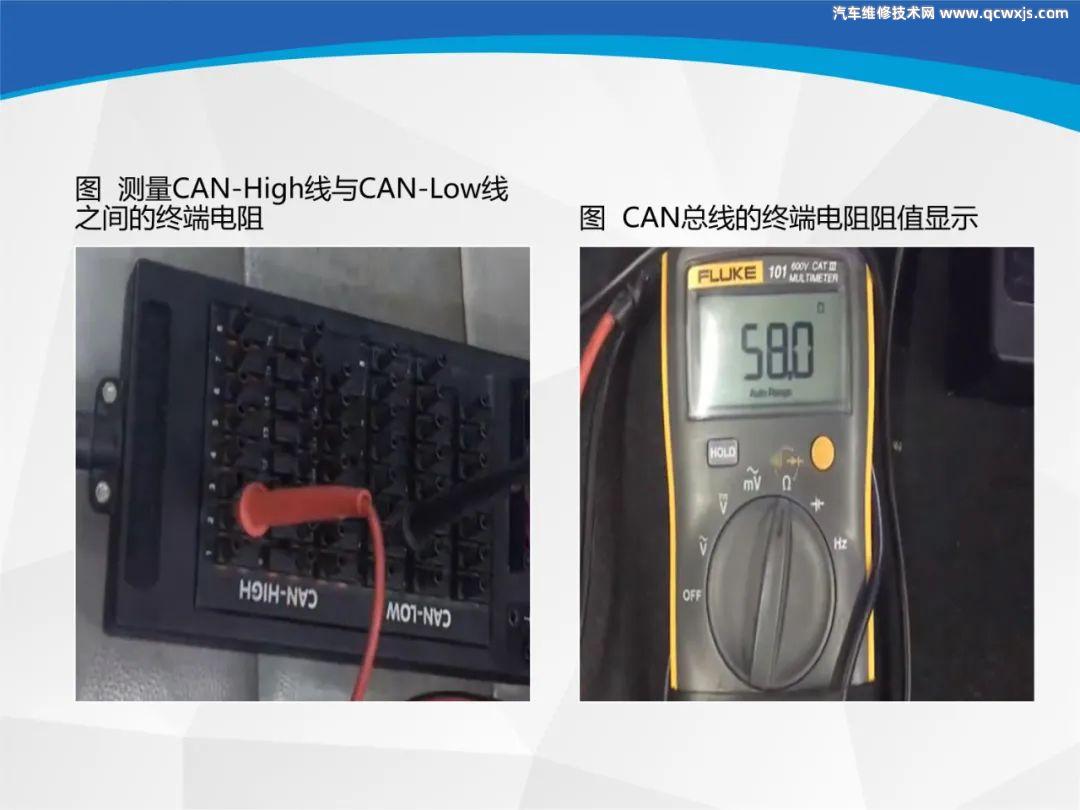

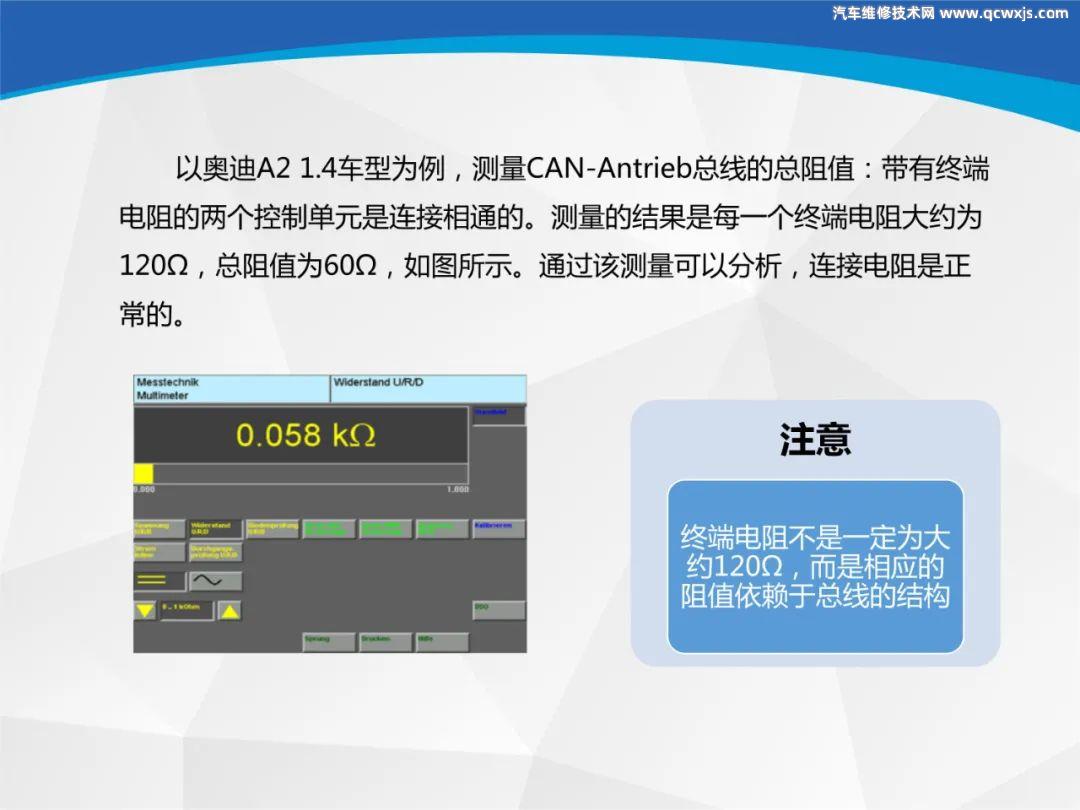

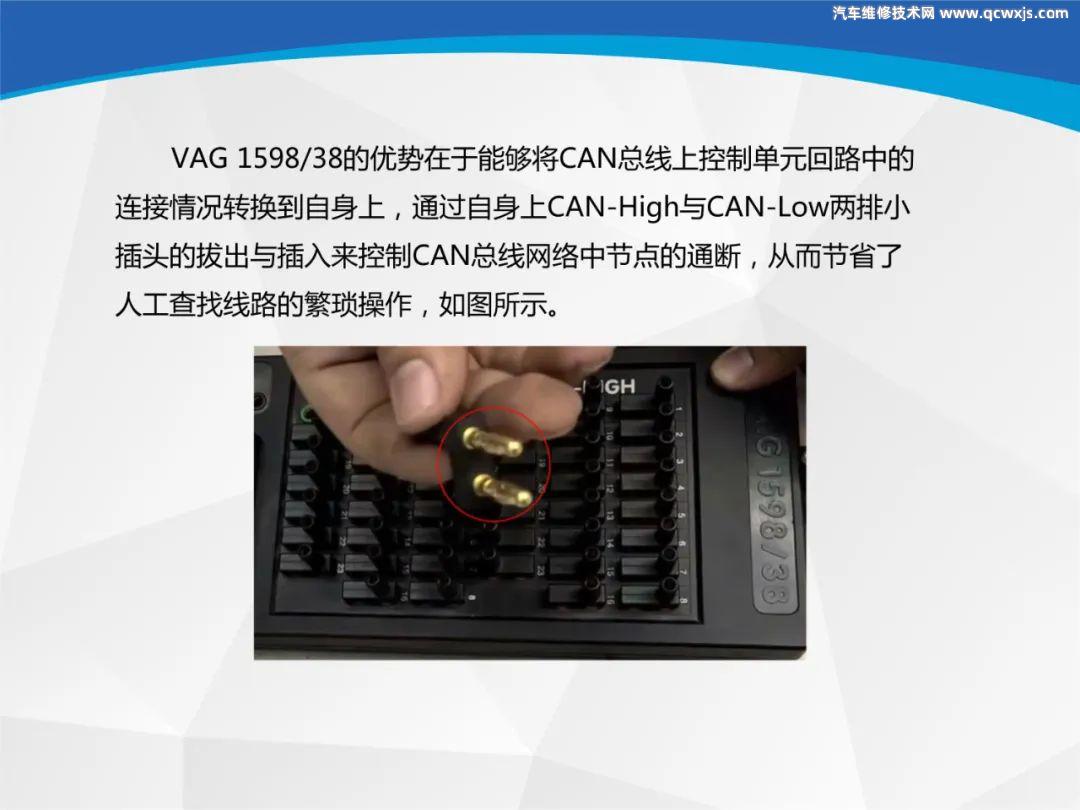

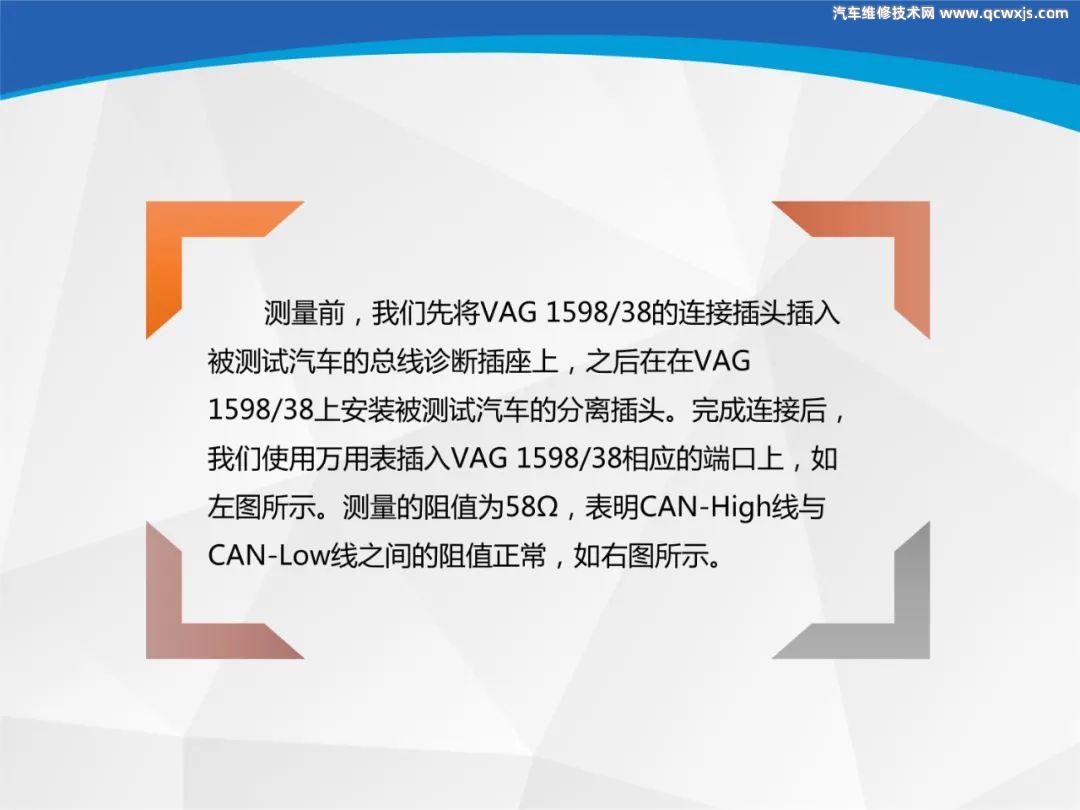

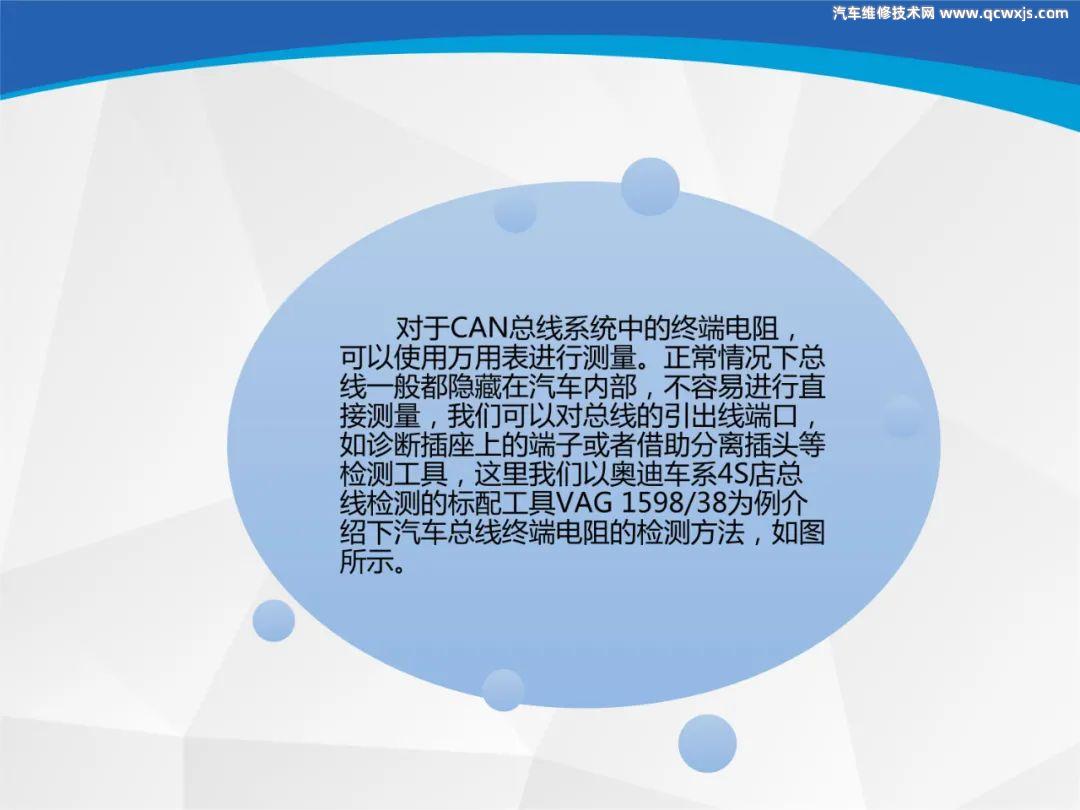

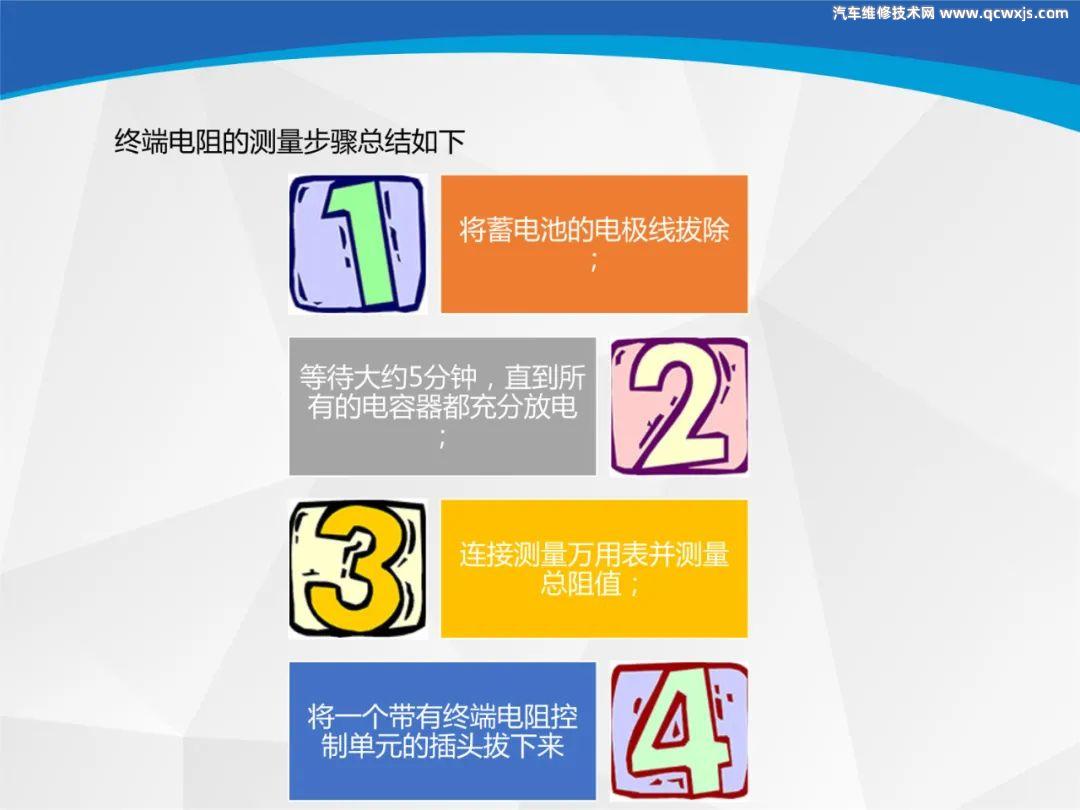

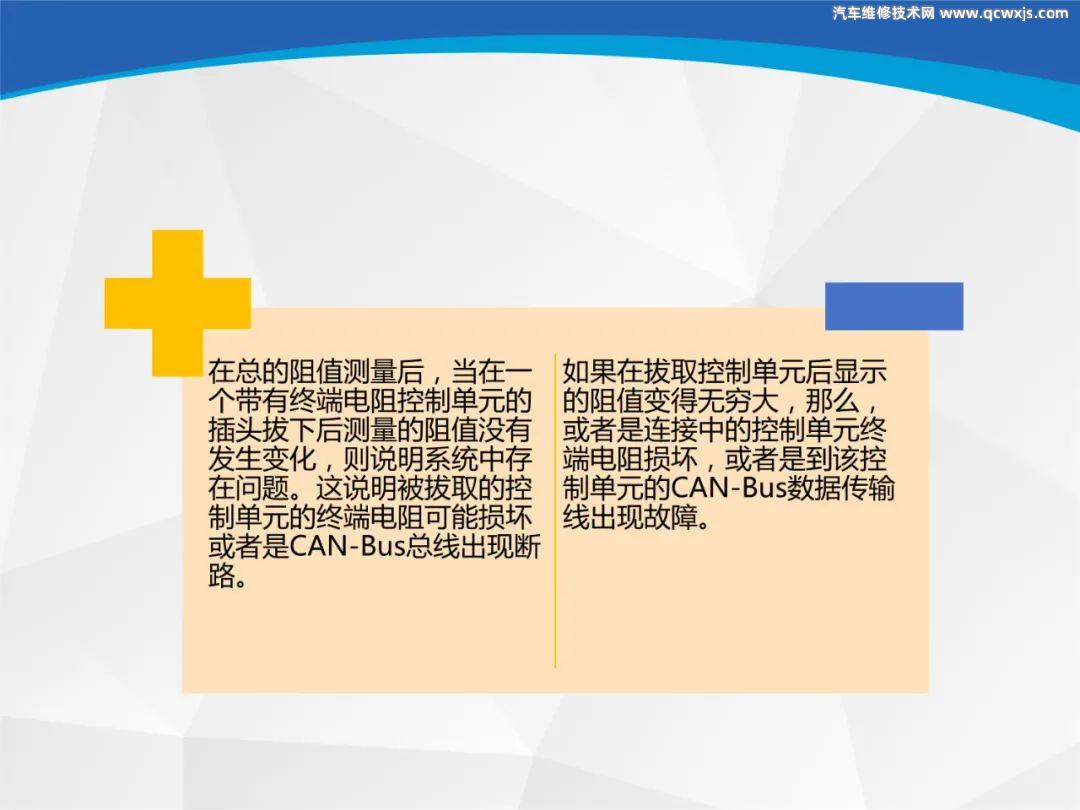

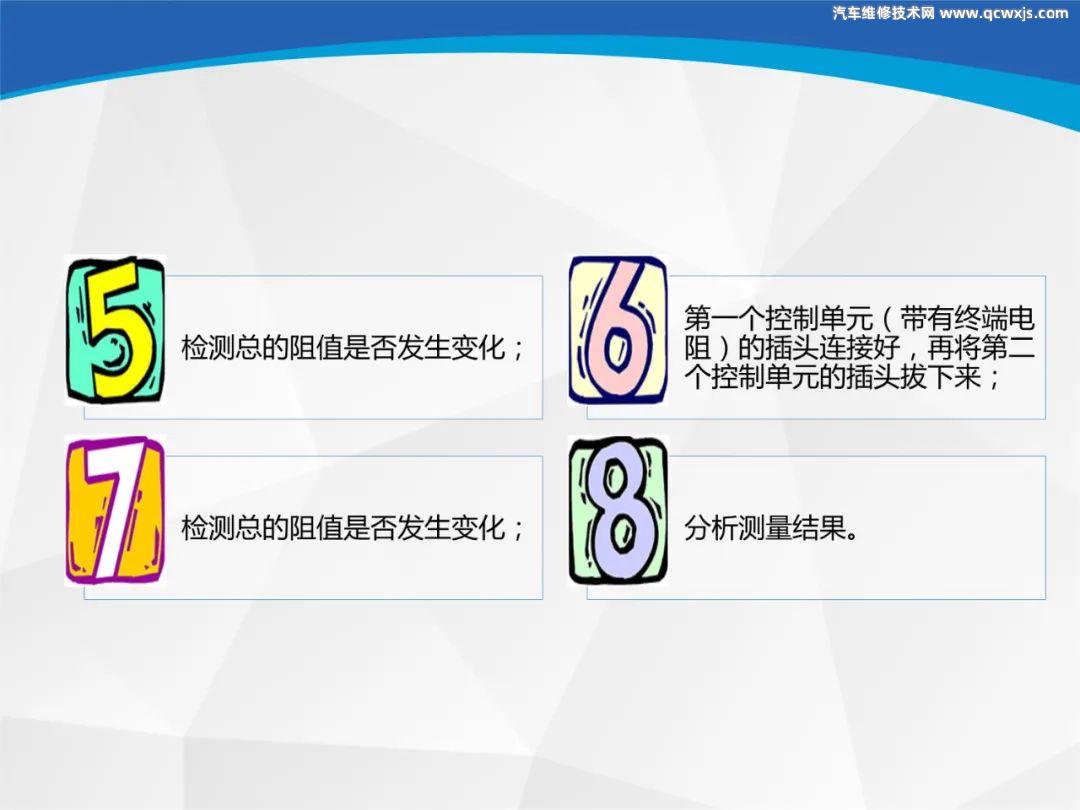

汽車控制單元模塊中內部都有封裝電阻，單個阻值一般為120Ω左右。我們平時說的CAN總線終端電阻，實際上是CAN通訊總線連接的控制單元終端電阻并聯后的總和，阻值約為60Ω，如圖所示。

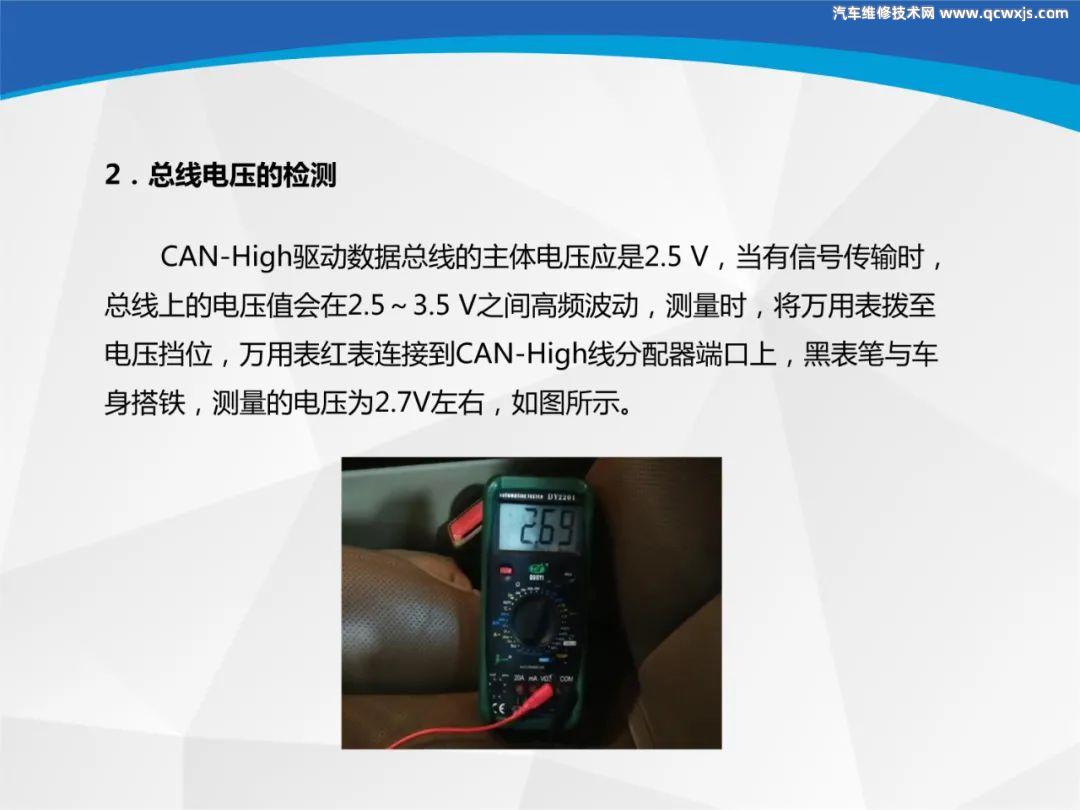

舒適CAN總線、驅動CAN總線、診斷CAN總線、擴展CAN總線的終端電阻均為60Ω左右，其中J519、J234、J533等控制模塊中未標注的電阻均為干歐級別，并聯后對終端電阻的阻值影響可忽略不計。
