上汽榮威350發動機正時鏈條拆卸安裝步驟
11-01
發動機正時鏈條拆卸步驟
1.舉升車輛前部。
2.如圖 3-3-1 所示,松開發動機機油放油螺栓,排放發動機機油。
3.拆卸右前車輪。
4.拆卸點火線圈。
5.拆卸凸輪軸蓋。
6.拆下發動機機體上正時銷孔安裝的堵頭。
7.轉動飛輪,使飛輪銷孔與發動機缸體銷孔對齊。
8.如圖 3-3-2 所示,用正時銷鎖止專用工具 TEN00002 插入發動機缸體正時銷孔和飛輪銷孔,將飛
輪鎖死。
9.用凸輪軸鎖止專用工具 TEN00004 將凸輪軸相位鎖止。
10.拆卸發動機附件傳動皮帶。
11.拆下將曲軸皮帶輪固定到曲軸上的緊固螺栓,將該螺栓廢棄。
12.取下曲軸皮帶輪。
13.用皮帶輪拆裝專用工具 TEN00009 拆卸水泵皮帶輪,如圖 3-3-3 所示。
14.拆卸正時鏈條上蓋板,方法如下。

圖 3-3-1 松開放油螺栓 圖 3-3-2 插入鎖止工具
( 1)如圖 3-3-4 所示,松開正時鏈條上蓋板的 8 個螺栓( 2 個 M6 × 35, 6 個 M6 × 20)。
圖 3-3-3 拆卸水泵皮帶輪 圖 3-3-4 松開正時鏈條上蓋板的固定螺栓
( 2)拆下正時鏈條上蓋板。
15.拆卸正時鏈條下蓋板,方法如下。
( 1)如圖 3-3-5 所示,松開正時鏈條下蓋板的固定螺栓。
( 2)拆下正時鏈條下蓋板。
(汽車維修技術網 原創 http://www.011315.cn/)
( 1)如圖 3-3-5 所示,松開正時鏈條下蓋板的固定螺栓。
( 2)拆下正時鏈條下蓋板。

圖 3-3-3 拆卸水泵皮帶輪 圖 3-3-4 松開正時鏈條上蓋板的固定螺栓
( 2)拆下正時鏈條上蓋板。
15.拆卸正時鏈條下蓋板,方法如下。
( 1)如圖 3-3-5 所示,松開正時鏈條下蓋板的固定螺栓。
( 2)拆下正時鏈條下蓋板。
16.拆下正時鏈條張緊器并廢棄密封墊圈,如圖 3-3-6 所示。

17.如圖 3-3-7 所示,拆卸正時鏈條上導軌。
18.如圖 3-3-8 所示,用機油泵鏈輪固定專用工具 TEN00006 拆卸機油泵鏈輪螺栓。
19.向右張開機油泵鏈條張緊器,將機油泵鏈輪、機油泵鏈條和驅動機油泵的曲軸鏈輪同時取下。
20.如圖 3-3-9 所示,拆卸機油泵鏈條張緊器。
21.拆下進氣相位調節器螺栓并將其廢棄。
22.如圖 3-3-10 所示,用凸輪軸鏈輪固定專用工具 TEN00005 拆卸排氣凸輪軸鏈輪螺栓,并將螺栓廢棄。
第三章 ROEWE(上海榮威)車系
圖 3-3-5 松開正時鏈條下蓋板的固定螺栓 圖 3-3-6 拆下正時鏈條張緊器并廢棄密封墊圈
圖 3-3-7 拆卸正時鏈條上導軌 圖 3-3-8 用專用工具拆卸機油泵鏈輪螺栓

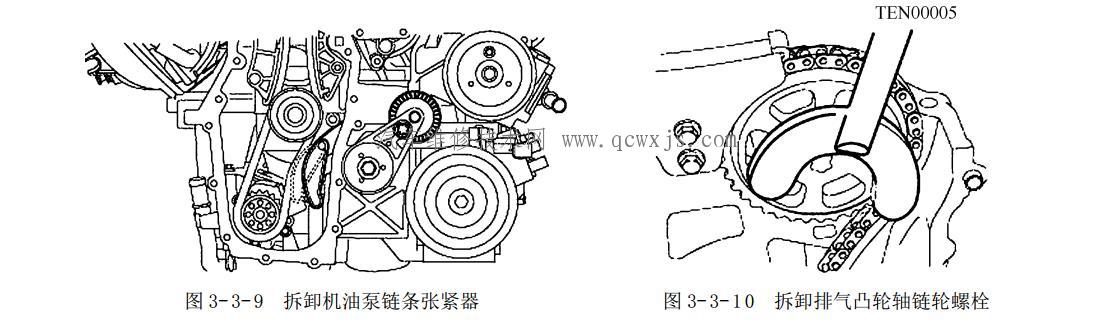

圖 3-3-9 拆卸機油泵鏈條張緊器 圖 3-3-10 拆卸排氣凸輪軸鏈輪螺栓
23.取下進氣相位調節器和排氣凸輪軸鏈輪,如圖 3-3-11 所示。

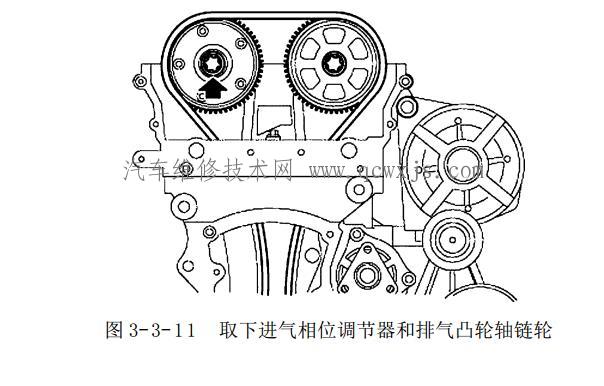

圖 3-3-11 取下進氣相位調節器和排氣凸輪軸鏈輪
24.如圖 3-3-12 所示,取下曲軸鏈輪和正時鏈條。
25.如圖 3-3-13 所示,拆下正時鏈條導軌樞銷,從正時鏈條艙上端取出張緊軌和正時鏈條導軌。
圖 3-3-12 取下曲軸鏈輪和正時鏈條 圖 3-3-13 拆下正時鏈條導軌樞銷
二、ROEWE 350 汽車發動機正時鏈條安裝步驟
1.拆除發動機機體上正時銷孔安裝的堵頭。
2.轉動飛輪,使飛輪銷孔與發動機缸體銷孔對齊。
3.如圖 3-3-2 所示,用正時銷鎖止專用工具 TEN00002 插入發動機缸體正時銷孔和飛輪銷孔,將飛輪
鎖死。
4.如圖 3-3-14 所示,用凸輪軸鎖止專用工具 TEN00004 將凸輪軸相位鎖止。
5.檢查各個零件是否有油污、銹跡、碰傷。如果發現碰傷,則不要繼續使用;如有油污,要清理干凈。
6.把正時鏈條導軌從導軌右側上端放入,分別擰入樞銷,緊固力矩為 22~28N·m,如圖 3-3-15 所示。
7.把正時鏈條張緊器導軌從導軌艙左側上端翻入,擰入樞銷,最后擰緊樞銷,緊固力矩為 22~28N·m,
如圖 3-3-15 所示。

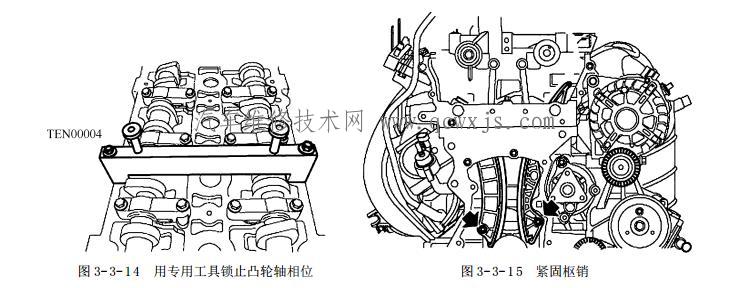

圖 3-3-14 用專用工具鎖止凸輪軸相位 圖 3-3-15 緊固樞銷
8.從導軌艙上端放入正時鏈條,在鏈條下端套入曲軸鏈輪,把正時鏈條懸掛到上部導軌的安裝凸臺上,
把進氣凸輪軸安裝到進氣相位調節器上,將螺栓預緊。
9.用凸輪軸鏈輪固定專用工具 TEN00005 安裝凸輪軸鏈輪,將螺栓預緊后,把正時鏈條安裝到兩個鏈輪上。
10.如圖 3-3-16 所示,在凸輪軸前軸承蓋上安裝上導軌,并用兩個螺栓固定,緊固力矩為 8~12N·m。
11.換裝上新的正時液壓張緊器墊圈后,在缸蓋上擰入正時液壓張緊器,緊固力矩為 57~63N·m,如
圖 3-3-17 所示。

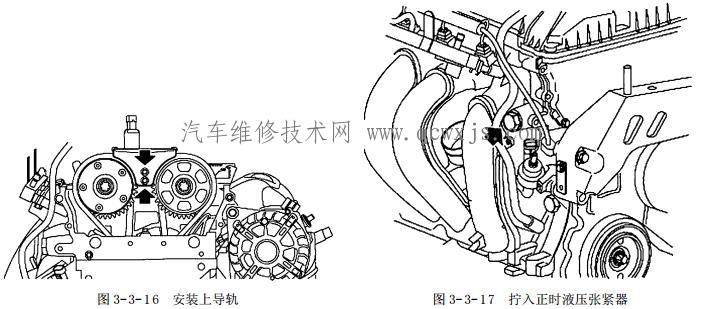

圖 3-3-16 安裝上導軌 圖 3-3-17 擰入正時液壓張緊器
12.在凸輪軸上把進氣相位調節器和排氣凸輪軸鏈輪擰緊,排氣凸輪軸鏈輪螺栓緊固力矩為 25N·m +
45°,進氣相位調節器螺栓緊固力矩為 70~80N·m。
13.安裝機油泵鏈條張緊器。
14.把機油泵鏈條套在曲軸鏈輪上,然后將曲軸鏈輪—機油泵裝入曲軸前端。
15.將機油泵鏈條套在機油泵鏈輪上。
注意: 有產品標志的那面朝外。
16.轉動機油泵鏈輪,使其中心的 D 形孔對準機油泵上的 D 形軸。
17.把機油泵鏈條張緊器下端向右側拉動,將機油泵鏈輪套在機油泵軸上,將曲軸鏈輪推到底。
18.釋放機油泵鏈條張緊器。
19.檢查機油泵鏈條是否正確壓在張緊器導板面上。
20.使用專用工具 TEN00006 套上機油泵鏈輪,將機油泵鏈輪螺栓緊固到 22~28N·m。
21.安裝正時鏈條下蓋板。
22.安裝正時鏈條上蓋板。
23.安裝水泵皮帶輪。
24.安裝曲軸皮帶輪。
25.安裝發動機附件傳動皮帶。
26.取下凸輪軸相位鎖止工具。
27.拆下飛輪正時銷鎖止工具 TEN00002。
28.把拆下的堵頭裝好。
29.安裝好凸輪軸蓋。
30.安裝點火線圈。
31.安裝車輪。
32.放下車輛。
33.添加發動機機油。
(汽車維修技朮wang www.011315.cn 原創 )
