Audi奧迪Q7(4LB)正時校對方法(圖解)
年款:2008-2010
適用發動機及車型
2.698CCV6-DOHC-24V第1代共軌直噴柴油渦輪增壓引擎
2.967CCV6-DOHC-24V第1代及1.5代共軌直噴柴油渦輪增壓引擎
拆卸注意事項
1第三代共軌式直噴柴油引擎的燃油壓力可高達1632kg/cm2,必須先泄除高壓,以免傷及身體。
2高壓噴射系統組件價昂,且有許多拆開后即需舍棄、更換新品,務必先評估且預先告知車主。
3拆下正時鏈條后絕不可轉動曲軸或凸輪軸;否則氣門與活塞會干擾碰撞。
拆卸步驟
1、可由上左/上右凸輪軸正時鏈條、中氣門正時鏈條、下平衡軸鏈條共4條正時鏈條。上正時鏈條只驅動左/右列缸進氣口輪軸,排氣凸輪軸則是由兩根凸輪軸的另一端,以聯動齒輪的方式驅動。
2、如果只是更換上正時鏈條,只需拆卸上蓋及周邊附件,如排氣泵副水箱等。
如果全部正時鏈條皆需更換及校準,先拆卸自動變速箱總成及驅動板,拆卸正時鏈條外蓋后進行作業。
車型應用:A5/Q5采用1.5代引擎,A6/Q7/ALLROAD使用1代引擎(2011年止)、及2代引擎(2012年起),1及1.5代主要差異在左上正時鏈條及下正時鏈條,正時校正方法相同。
1、因需拆開電瓶負電纜,復電后需使用專用機進行電瓶更換后歸零及校正,例如主動定距之雷達感測器重新調整及校正。
2、拆卸前最好使用麥克筆于相對元件上做記號,便于裝回。
拆卸
1順向轉動曲軸直到第一缸上死點位置,將凸輪軸定位銷(T0060)插入左/右進氣凸輪軸鏈輪最下面長條孔中。
2凸輪軸定位銷的銷部有一平切面,將它插入定位孔中時,銷柄必須與左/右列缸中心線垂直。
3將銷柄轉動90°,使銷柄與左/右列缸中心線平行,銷部平切面會將凸輪軸調整且固定于中心位置。
4自上油底殼拆出盲栓(會流出機油),稍微轉動曲軸,使曲軸固定銷(3242)插入定位孔中,固定曲軸。
5擠壓左/右上自動張力器,用一根o3.3mm 鉆頭固定之,拆下凸輪軸鏈輪及自動張力器、二條上正時鏈條。
.拆卸
6使用固定銷(3359)插入平衡軸鏈輪左上邊的定位孔中,以固定柴油噴射泵及平衡軸,拆卸平衡軸鏈輪固定螺絲。
7壓下自動張力器,并用一根p3.3mm 鉆頭固定后,拆下下自動張力器、平衡軸鏈輪、下正時鏈條。
8擠壓中自動張力器,并用p3.3mm鉆頭加以固定后,拆下中間鏈輪、中左/右導鏈器、中正時鏈條。
氣門對正時要領
1曲軸固定銷(3242)插入定位孔中,固定曲軸于第一缸上死點位置。
2先裝左中間鏈輪,再裝中正時鏈條及左導鏈器,裝上右中間鏈輪及右中自動張力器,抽掉固定鉆頭。
3用固定銷(3359)插入平衡軸,將之固定于噴射泵。前配重及后配重各一根。
4裝回平衡軸鏈輪、下正時鏈條及下自動張力器。
5平衡軸鏈輪的長條孔中心對正平衡軸的推撥孔;鎖緊下自動張力器。
6鎖入平衡軸鏈輪三支固定螺絲(但勿上緊),平衡軸鏈輪應可轉動。
7抽取下自動張力器固定鉆頭,釋放張力。
■氣門對正時要領
8螺絲起子插入下自動張力器與其導鏈器之間,并逆轉施壓。
9抽取平衡軸固定銷(3359)。
10兩根凸輪軸固定銷銷柄確實與左/右列缸中心線平行;抽取兩支固定銷(T40060)。
11裝回左/右上正時鏈條、凸輪軸鏈輪及自動張力器,凸輪軸鏈輪的長條孔中心對正凸輪軸推撥孔中心。
12鎖緊兩組上左/右自動張力器,栓入兩支凸輪軸鏈輪固定螺絲,但勿鎖緊。
13插入左/右凸輪軸固定銷(T40060),銷柄與左/右列缸中心線平行,定出中心點。
正時安裝
14抽出上自動張力器的固定鉆頭,釋放張力。
15使用特殊扳手(T40062)右轉對凸輪軸鏈輪施加30Nm扭力,鎖緊凸輪軸鏈輪固定螺絲(兩支)。
16抽取固定銷(T40060),鎖緊全部6支凸輪軸鏈輪固定螺絲。
17抽取曲軸固定鎖(3242)、拆除全部特工。
18順向轉動曲軸2圈直到第一缸上死點位置,曲軸固定銷(3242)插入定位孔并鎖緊(20Nm)。
19如果凸輪軸固定銷(T40060)可以順利插入凸輪軸鏈輪定位孔中,表示氣門正時正確,否則重復上述11~18,直到正確為止。
20拆出所有特工,依當初拆卸時相反順序裝回所有拆卸下之零件。

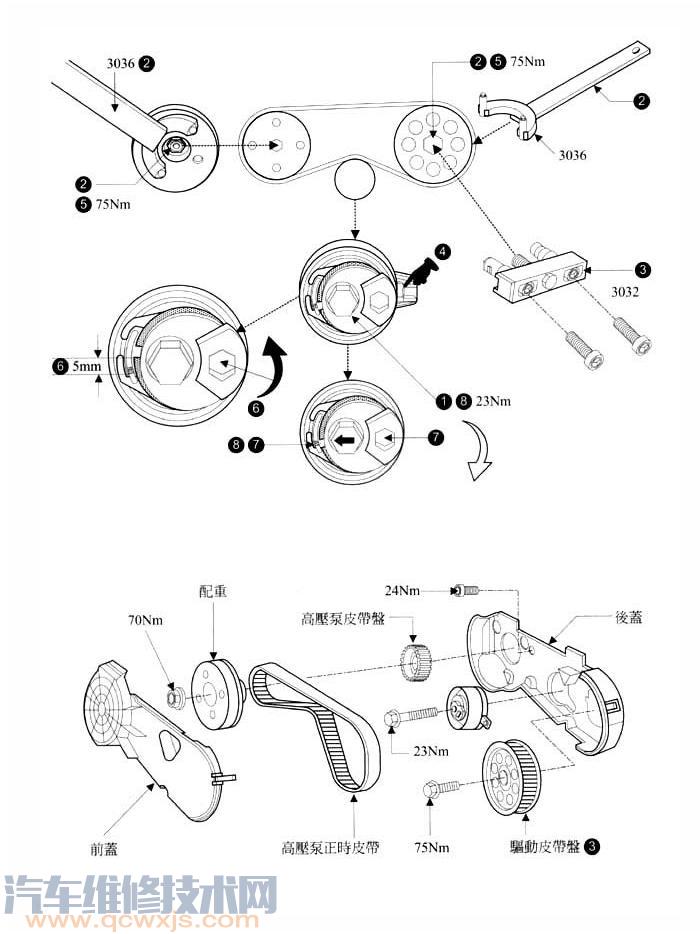

高壓油泵正時皮帶拆裝及校準
1將張力滾輪固定螺絲放松兩圈。
2使用特殊扳手(雙釘牙3036)放松高壓泵軸中央螺帽及驅動皮帶盤螺帽。
3使用特殊工具(3032)拆出驅動皮帶盤。
4張力滾輪的固定耳嵌入高壓泵前托架的缺槽中,并用手上緊張力滾輪,將驅動皮帶盤連同皮帶一并裝回。
5鎖緊正時皮帶驅動皮帶盤及高壓泵軸之中央螺帽。
6以六角扳手逆轉張力滾輪對正時皮帶施加張力,直到張力指標低于開口5mm為止。
7順轉張力滾輪,使得張力指標與滾輪內缺口對正成一直線,此時鎖緊張力滾輪固定螺絲(23Nm)。
